建筑施工现场临时用电工程施工设计方案11

建筑施工现场临时用电工程施工设计方案11_第1页
1/19
建筑施工现场临时用电工程施工设计方案11_第2页
2/19
建筑施工现场临时用电工程施工设计方案11_第3页
3/19

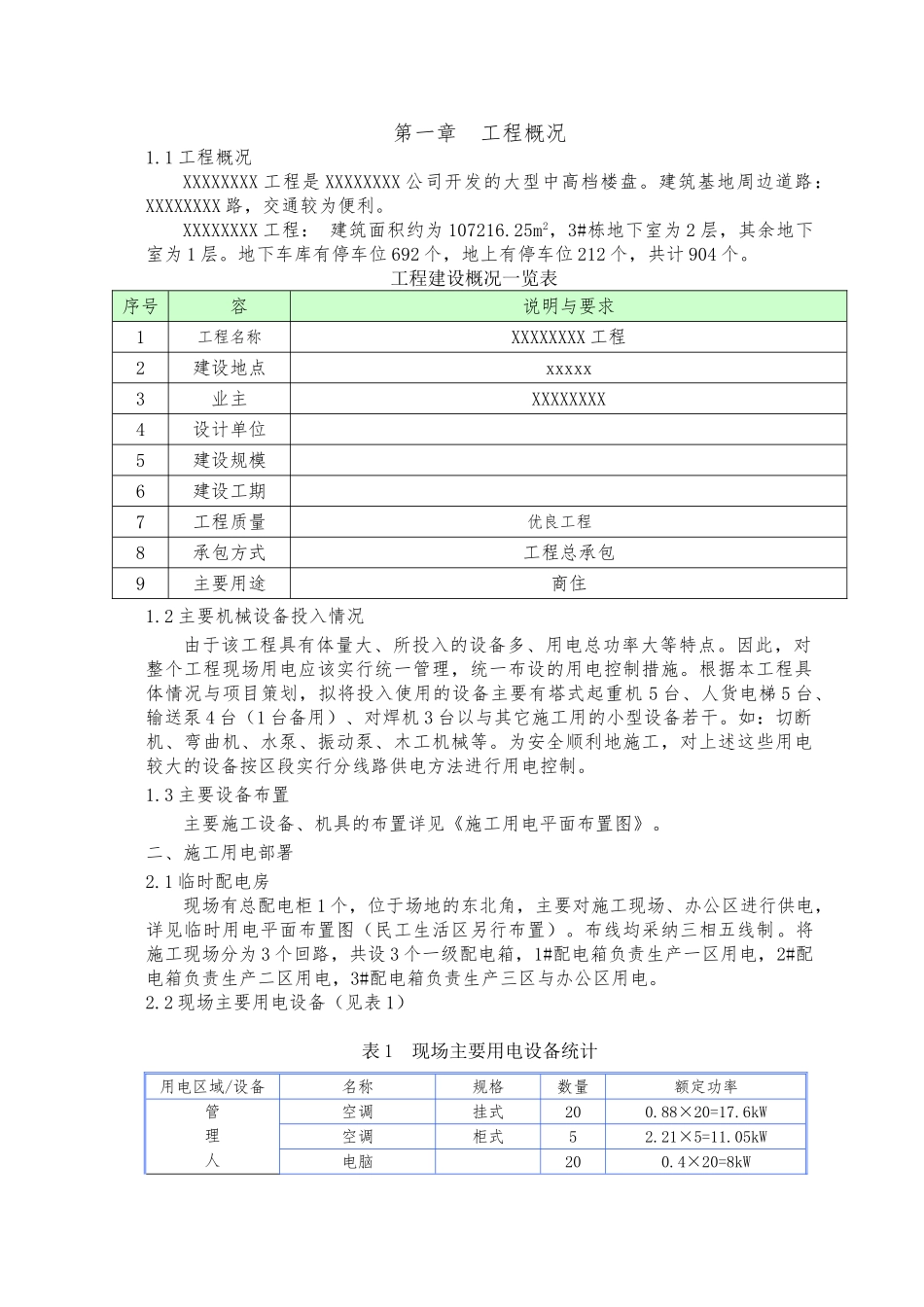

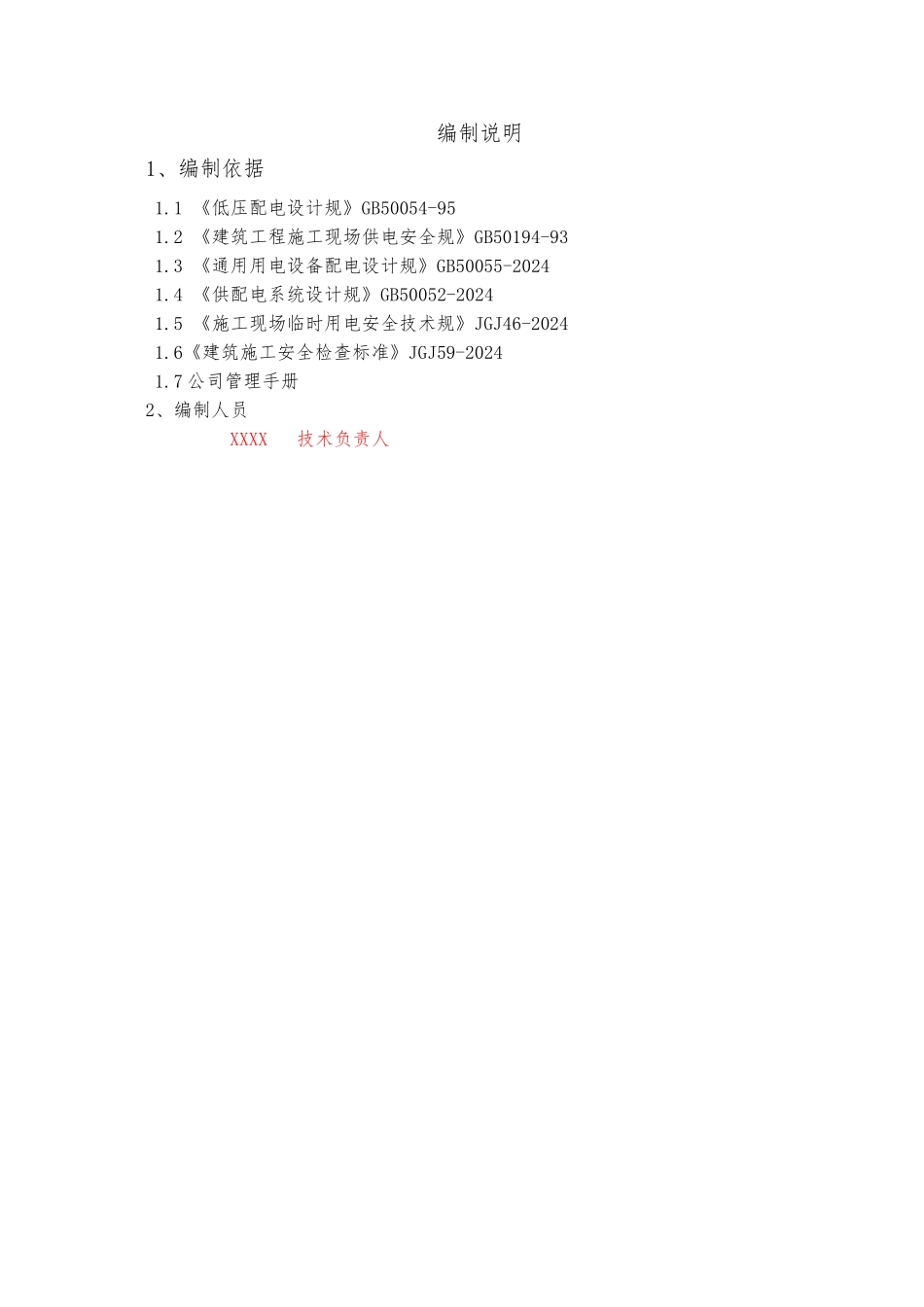

目 录编制依据2第一章 工程概况与部署3第二章 负荷计算 6一、计算原则 6二、总用电量(P)计算 6三、各配电箱负荷计算 10四、绘制电路图 11第三章 配电线路设计 13第四章 接地与防雷设计 14第五章 用电措施和电气防火措施 15附: 施工用电平面布置图编制说明1、编制依据1.1 《低压配电设计规》GB50054-951.2 《建筑工程施工现场供电安全规》GB50194-931.3 《通用用电设备配电设计规》GB50055-20241.4 《供配电系统设计规》GB50052-20241.5 《施工现场临时用电安全技术规》JGJ46-20241.6《建筑施工安全检查标准》JGJ59-20241.7 公司管理手册2、编制人员 XXXX 技术负责人第一章 工程概况1.1 工程概况XXXXXXXX 工程是 XXXXXXXX 公司开发的大型中高档楼盘。建筑基地周边道路:XXXXXXXX 路,交通较为便利。XXXXXXXX 工程: 建筑面积约为 107216.25m2,3#栋地下室为 2 层,其余地下室为 1 层。地下车库有停车位 692 个,地上有停车位 212 个,共计 904 个。工程建设概况一览表序号 容说明与要求1工程名称XXXXXXXX 工程2建设地点xxxxx3业主XXXXXXXX4设计单位5建设规模6建设工期7工程质量 优良工程8承包方式工程总承包9主要用途商住1.2 主要机械设备投入情况由于该工程具有体量大、所投入的设备多、用电总功率大等特点。因此,对整个工程现场用电应该实行统一管理,统一布设的用电控制措施。根据本工程具体情况与项目策划,拟将投入使用的设备主要有塔式起重机 5 台、人货电梯 5 台、输送泵 4 台(1 台备用)、对焊机 3 台以与其它施工用的小型设备若干。如:切断机、弯曲机、水泵、振动泵、木工机械等。为安全顺利地施工,对上述这些用电较大的设备按区段实行分线路供电方法进行用电控制。1.3 主要设备布置主要施工设备、机具的布置详见《施工用电平面布置图》。二、施工用电部署2.1 临时配电房现场有总配电柜 1 个,位于场地的东北角,主要对施工现场、办公区进行供电,详见临时用电平面布置图(民工生活区另行布置)。布线均采纳三相五线制。将施工现场分为 3 个回路,共设 3 个一级配电箱,1#配电箱负责生产一区用电,2#配电箱负责生产二区用电,3#配电箱负责生产三区与办公区用电。2.2 现场主要用电设备(见表 1)表 1 现场主要用电设备统计用电区域/设备名称规格数量额定功率管理人空调挂式200.88×20=17.6kW空调柜式52.21×5=11.05kW电脑200.4×20=8kW员办公区复印机21.5×2=3k...
