建筑施工现场临时用电设计计算书通用计算式VIP专享

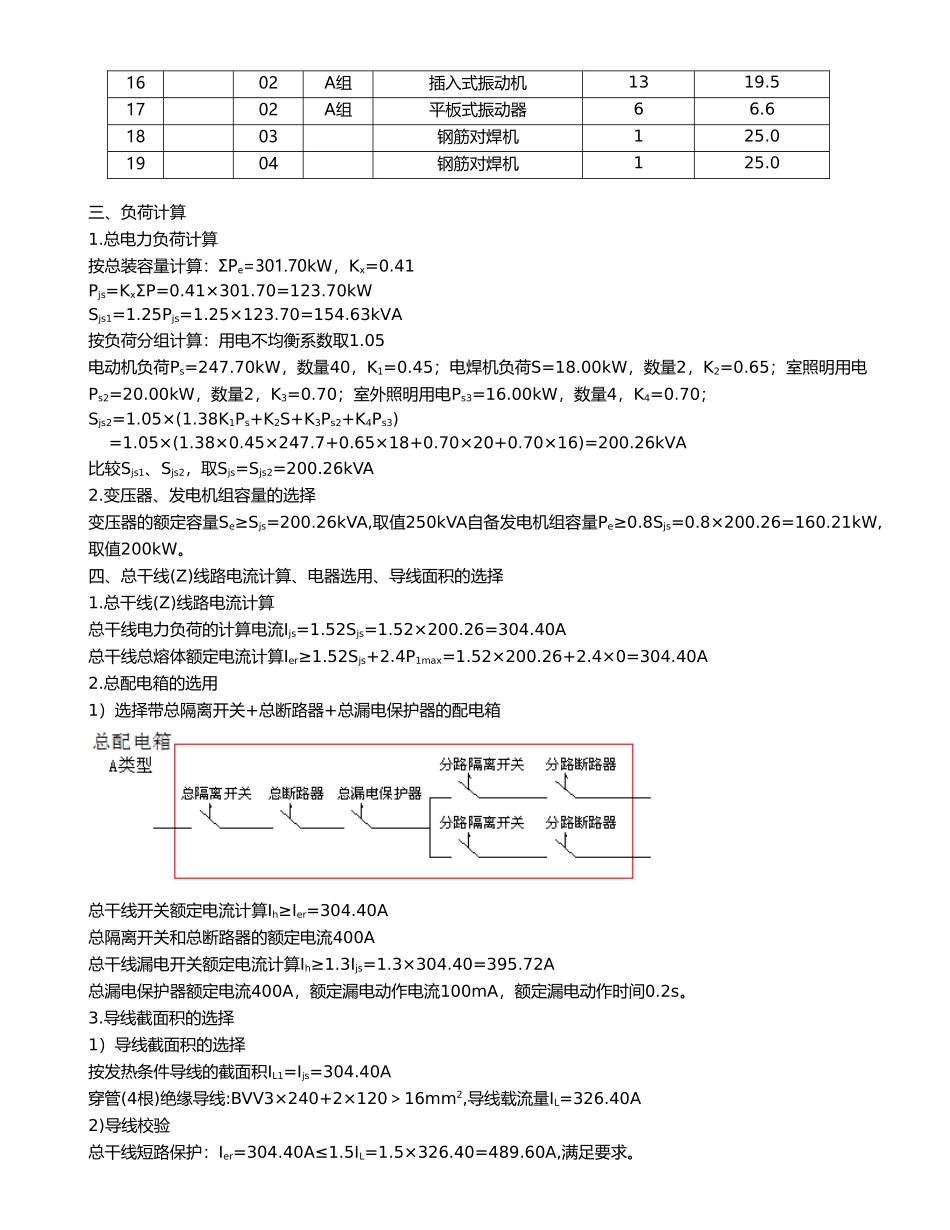

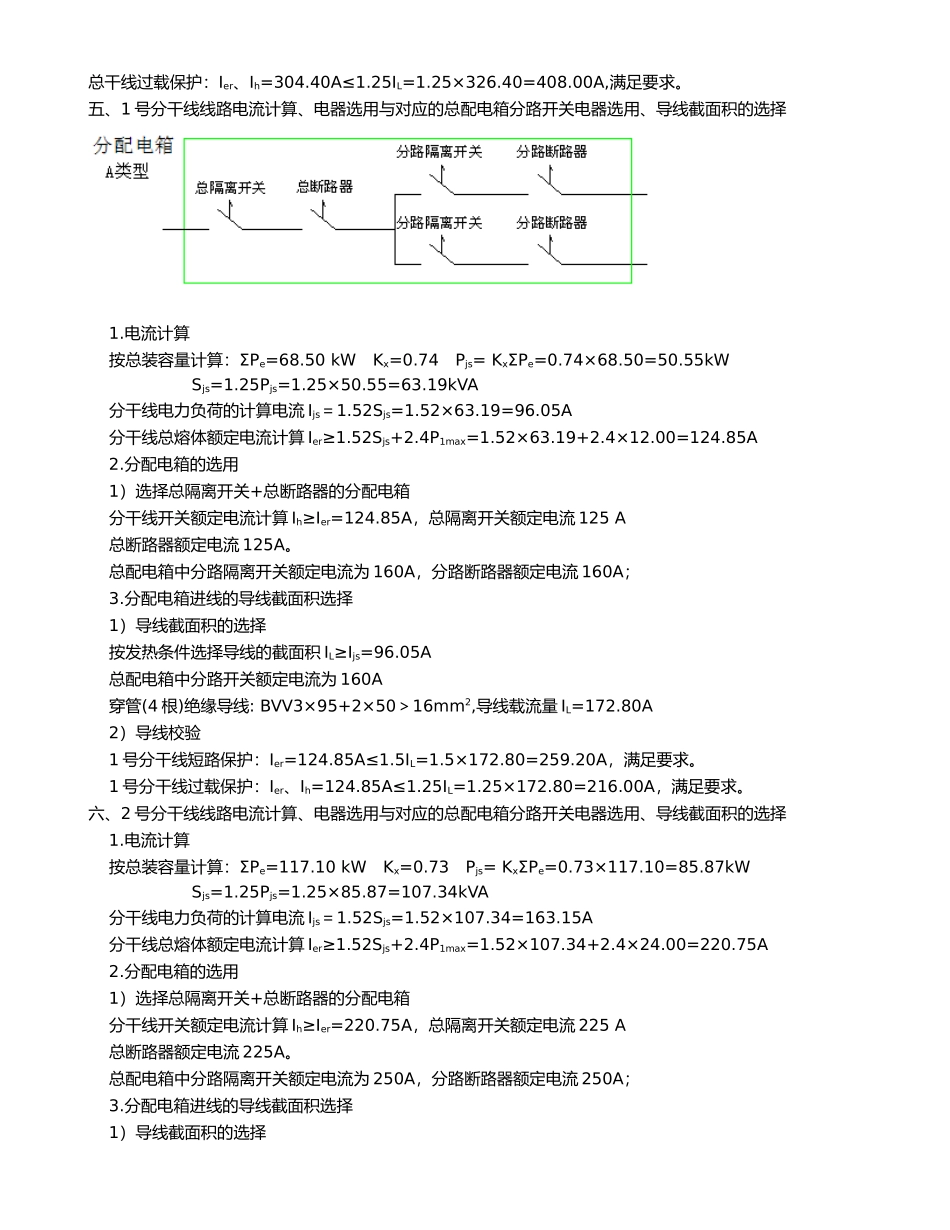

施工现场临时用电计算书一、临时用电的负荷与其分类序号名称需要系数P1max额定功率(kW)数量合计(kW)1卷扬机0.85无11.00111.002室外照明(道路照明)1.0无3.0013.003室照明(生活用电)0.8无8.0018.004室照明(生活照明)0.8无12.00112.005沟通电焊机0.5无9.00218.006木工圆锯0.8无5.50316.507塔吊0.72434.70134.708室外照明(施工照明)1.0无7.0017.009塔吊0.72434.70134.7010室外照明(施工照明)1.0无3.0013.0011塔吊0.72434.70134.7012室外照明(施工照明)1.0无3.0013.0013钢筋调直机0.65无4.00416.0014钢筋切断机0.65无3.00412.0015钢筋弯曲机0.5无3.00412.0016插入式振动机0.5无1.501319.5017平板式振动器0.3无1.1066.6018钢筋对焊机0.6无25.00125.0019钢筋对焊机0.6无25.00125.00合计48301.70二、各干线用电设备分配表序号干线分路设备组设备名称数量合计（kW）10101卷扬机111.0201A组室外照明(道路照明)13.0301室照明(生活用电)18.0401室照明(生活照明)112.0502沟通电焊机218.0602木工圆锯316.570201塔吊134.7801室外照明(施工照明)17.0902塔吊134.71002A组室外照明(施工照明)13.01103塔吊134.71203A组室外照明(施工照明)13.0130301A组钢筋调直机416.01401A组钢筋切断机412.01501A组钢筋弯曲机412.01602A组插入式振动机1319.51702A组平板式振动器66.61803钢筋对焊机125.01904钢筋对焊机125.0三、负荷计算1.总电力负荷计算按总装容量计算：ΣPe=301.70kW，Kx=0.41Pjs=KxΣP=0.41×301.70=123.70kWSjs1=1.25Pjs=1.25×123.70=154.63kVA按负荷分组计算：用电不均衡系数取1.05电动机负荷Ps=247.70kW，数量40，K1=0.45；电焊机负荷S=18.00kW，数量2，K2=0.65；室照明用电Ps2=20.00kW，数量2，K3=0.70；室外照明用电Ps3=16.00kW，数量4，K4=0.70；Sjs2=1.05×(1.38K1Ps+K2S+K3Ps2+K4Ps3) =1.05×(1.38×0.45×247.7+0.65×18+0.70×20+0.70×16)=200.26kVA比较Sjs1、Sjs2，取Sjs=Sjs2=200.26kVA2.变压器、发电机组容量的选择变压器的额定容量Se≥Sjs=200.26kVA,取值250kVA自备发电机组容量Pe≥0.8Sjs=0.8×200.26=160.21kW,取值200kW。四、总干线(Z)线路电流计算、电器选用、导线面积的选择1.总干线(Z)线路电流计算总干线电力负荷的计算电流Ijs=1.52Sjs=1.52×200.26=304.40A总干线总熔体额定电流计算Ier≥1.52Sjs+2.4P1max=1.52×200.26+2.4×0=304.40A2.总配电箱的选用1）选择带总隔离开关+总断路器+总漏电保护器的配电箱总干线开关额定电流计算Ih≥Ier=30...
