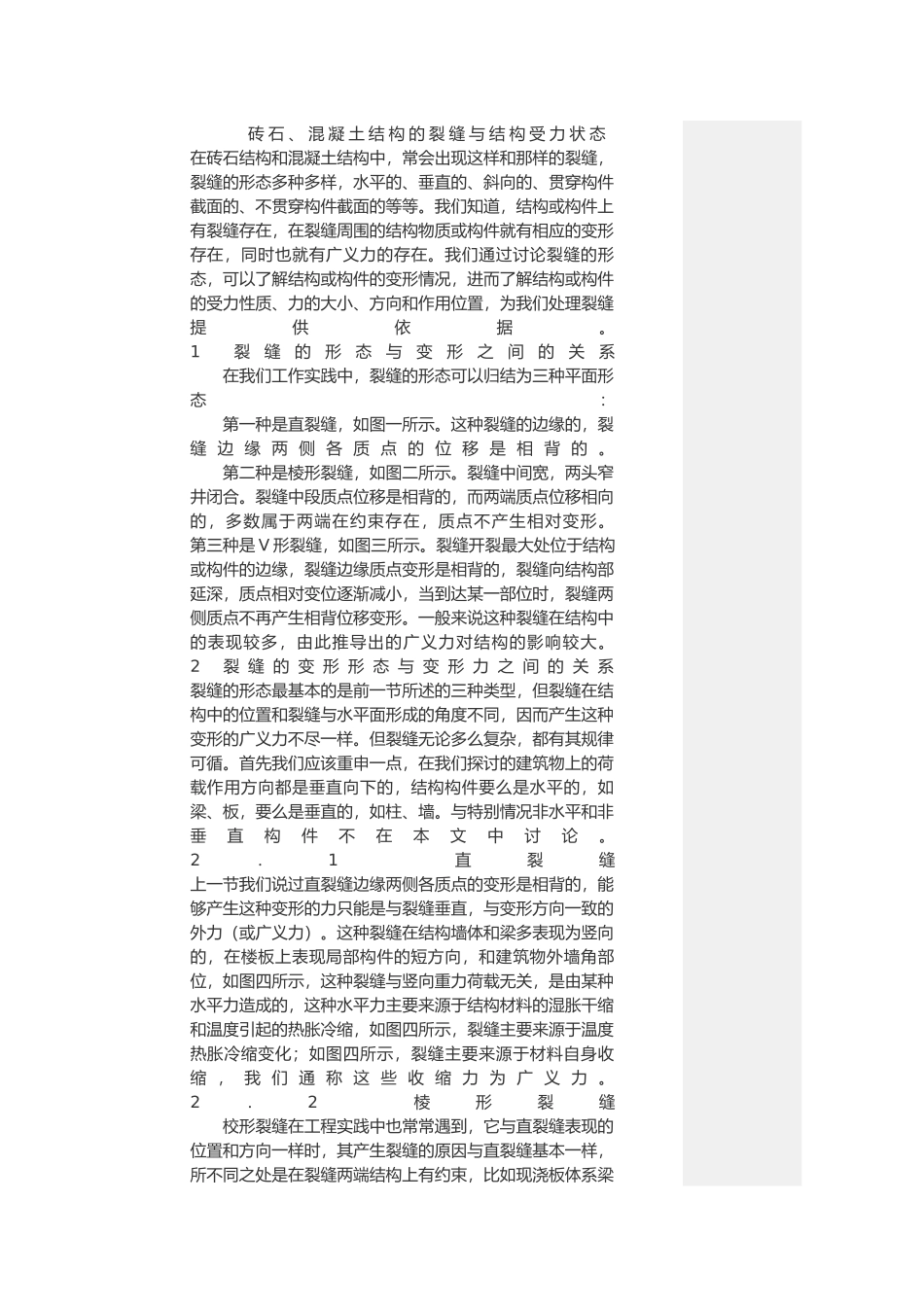

建筑资料详解概述----------------------- -----------------------日期: 砖 石 、 混 凝 土 结 构 的 裂 缝 与 结 构 受 力 状 态 在砖石结构和混凝土结构中,常会出现这样和那样的裂缝,裂缝的形态多种多样,水平的、垂直的、斜向的、贯穿构件截面的、不贯穿构件截面的等等。我们知道,结构或构件上有裂缝存在,在裂缝周围的结构物质或构件就有相应的变形存在,同时也就有广义力的存在。我们通过讨论裂缝的形态,可以了解结构或构件的变形情况,进而了解结构或构件的受力性质、力的大小、方向和作用位置,为我们处理裂缝提供依据。1 裂缝的形态与变形之间的关系 在我们工作实践中,裂缝的形态可以归结为三种平面形态: 第一种是直裂缝,如图一所示。这种裂缝的边缘的,裂缝 边 缘 两 侧 各 质 点 的 位 移 是 相 背 的 。 第二种是棱形裂缝,如图二所示。裂缝中间宽,两头窄井闭合。裂缝中段质点位移是相背的,而两端质点位移相向的,多数属于两端在约束存在,质点不产生相对变形。第三种是 V 形裂缝,如图三所示。裂缝开裂最大处位于结构或构件的边缘,裂缝边缘质点变形是相背的,裂缝向结构部延深,质点相对变位逐渐减小,当到达某一部位时,裂缝两侧质点不再产生相背位移变形。一般来说这种裂缝在结构中的表现较多,由此推导出的广义力对结构的影响较大。2 裂 缝 的 变 形 形 态 与 变 形 力 之 间 的 关 系裂缝的形态最基本的是前一节所述的三种类型,但裂缝在结构中的位置和裂缝与水平面形成的角度不同,因而产生这种变形的广义力不尽一样。但裂缝无论多么复杂,都有其规律可循。首先我们应该重申一点,在我们探讨的建筑物上的荷载作用方向都是垂直向下的,结构构件要么是水平的,如梁、板,要么是垂直的,如柱、墙。与特别情况非水平和非垂直构件不在本文中讨论。2.1 直裂缝上一节我们说过直裂缝边缘两侧各质点的变形是相背的,能够产生这种变形的力只能是与裂缝垂直,与变形方向一致的外力(或广义力)。这种裂缝在结构墙体和梁多表现为竖向的,在楼板上表现局部构件的短方向,和建筑物外墙角部位,如图四所示,这种裂缝与竖向重力荷载无关,是由某种水平力造成的,这种水平力主要来源于结构材料的湿胀干缩和温度引起的热胀冷缩,如图四所示,裂缝主要来源于温度热胀冷缩变化;如图四所示,裂缝主要来源于材料自身收缩 , 我 们 通 称 这 些 收 缩 力 为 广 义...
