引风控制系统课程设计报告书

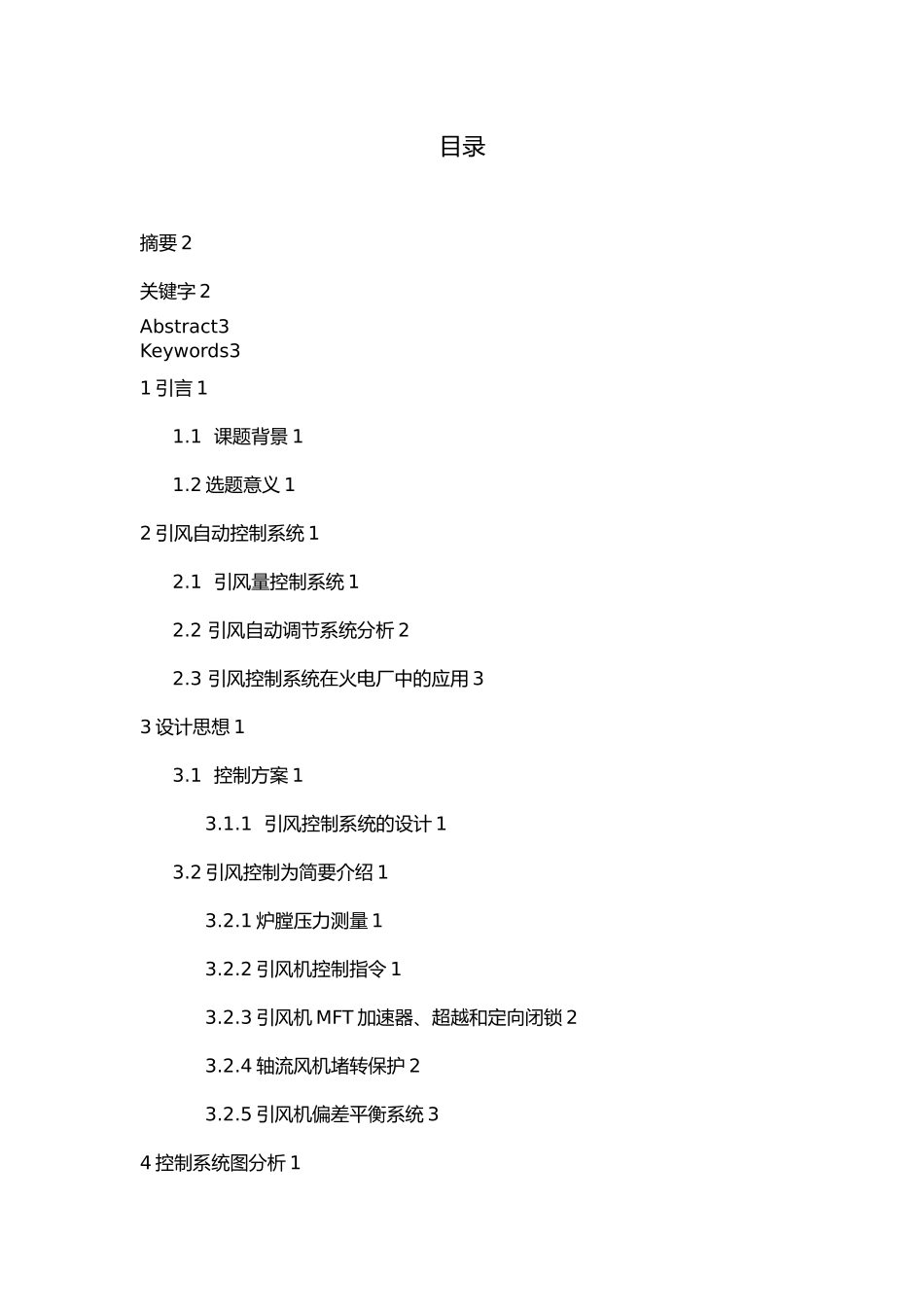

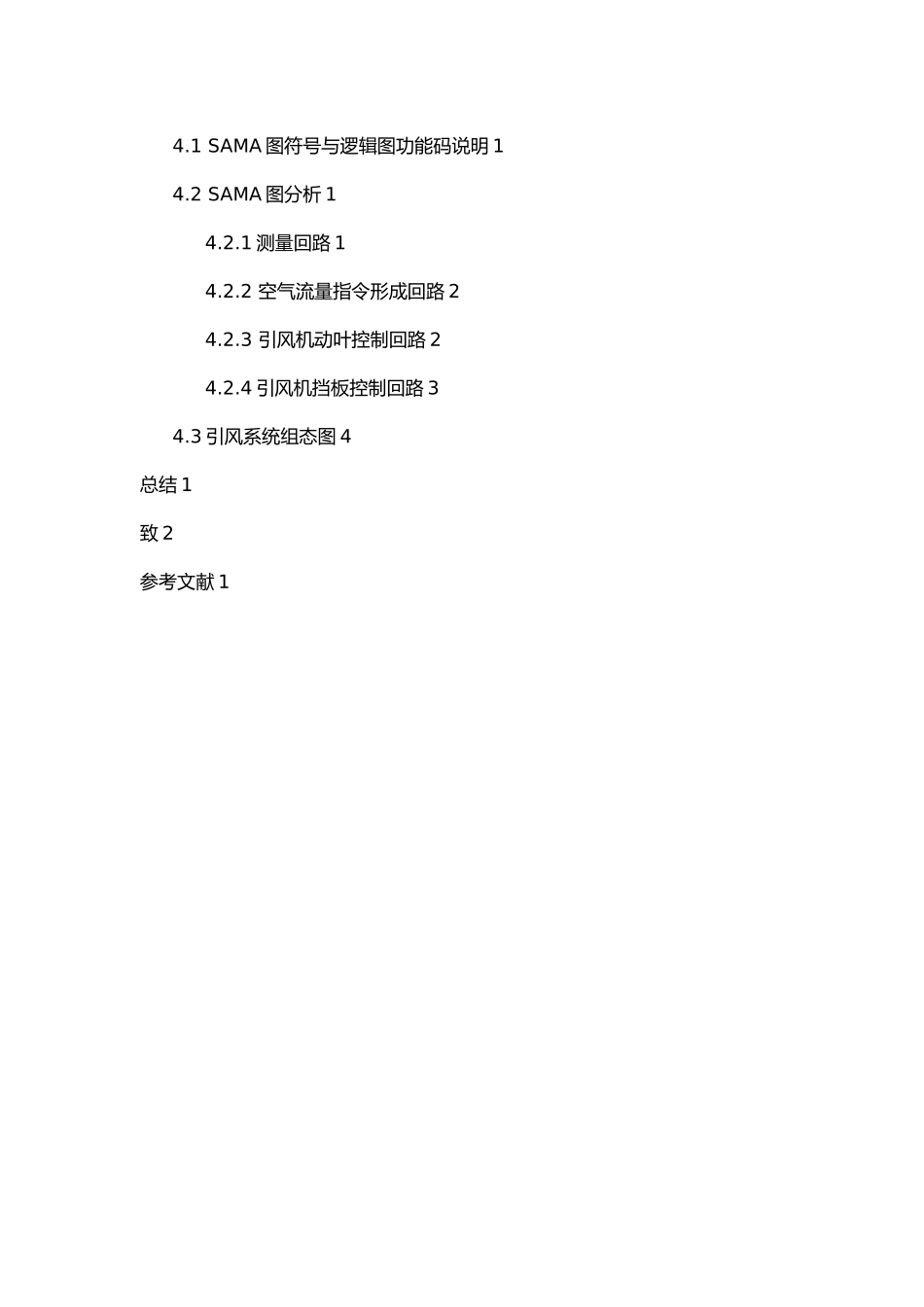

目录摘要 2关键字 2Abstract3Keywords31 引言 11.1 课题背景 11.2 选题意义 12 引风自动控制系统 12.1 引风量控制系统 12.2 引风自动调节系统分析 22.3 引风控制系统在火电厂中的应用 33 设计思想 13.1 控制方案 13.1.1 引风控制系统的设计 13.2 引风控制为简要介绍 13.2.1 炉膛压力测量 13.2.2 引风机控制指令 13.2.3 引风机 MFT 加速器、超越和定向闭锁 23.2.4 轴流风机堵转保护 23.2.5 引风机偏差平衡系统 34 控制系统图分析 14.1 SAMA 图符号与逻辑图功能码说明 14.2 SAMA 图分析 14.2.1 测量回路 14.2.2 空气流量指令形成回路 24.2.3 引风机动叶控制回路 24.2.4 引风机挡板控制回路 34.3 引风系统组态图 4总结 1致 2参考文献 1摘要风量是锅炉运行质量的重要指标之一，风量过高或过低都会影响电厂的安全性、经济性，必须通过自动化手段加以控制。风量控制中引风量是保持炉膛压力稳定在给定值，确保燃烧的安全性。风量调节方法采纳开大或关小风机动叶或挡板的调节方法。引风机提供了锅炉的抽吸力，把引风和送风加以平衡，炉膛压力即可保持在适当值。引风控制系统是以炉膛压力为给定值的一个单回路调节系统，其被调量为炉膛负压，调节变量为引风量（即引风机挡板开度或转速），扰动来自送风和引风。由于炉膛负压被控对象的动态特性基本上为比例环节，负压容易波动，因此从送风系统引进一前馈信号，经前馈补偿装置进入引风调节器。当送风系统动作时使引风系统也响应动作，从而使引风量随送风量成比例地变化，以保持炉膛负压基本不变。但这一前馈引如入点不要引自送风系统的风量指令信号或实际送风量，因为引风调节间接会影响送风量，从而引起两系统间的相互作用，引起震荡。从送风动叶指令或位置反馈引出到引风系统的前馈，可有效地避开这种系统间的干扰。本文阐述送风自动控制系统与引风自动控制系统，介绍了关于送引风系统的调节、投运与在火电厂中的应用等容。并利用组态进行显示和监控。关键字：引风控制系统；INFI-90，挡板调节；SAMA 图AbstractAir flow is an important indicator of the quality of boiler operation, the air flow is too high or too low will affect the safety of the plant, the economy must be controlled through automated means. Air volume control in the wind volume is to keep the furnace p...
