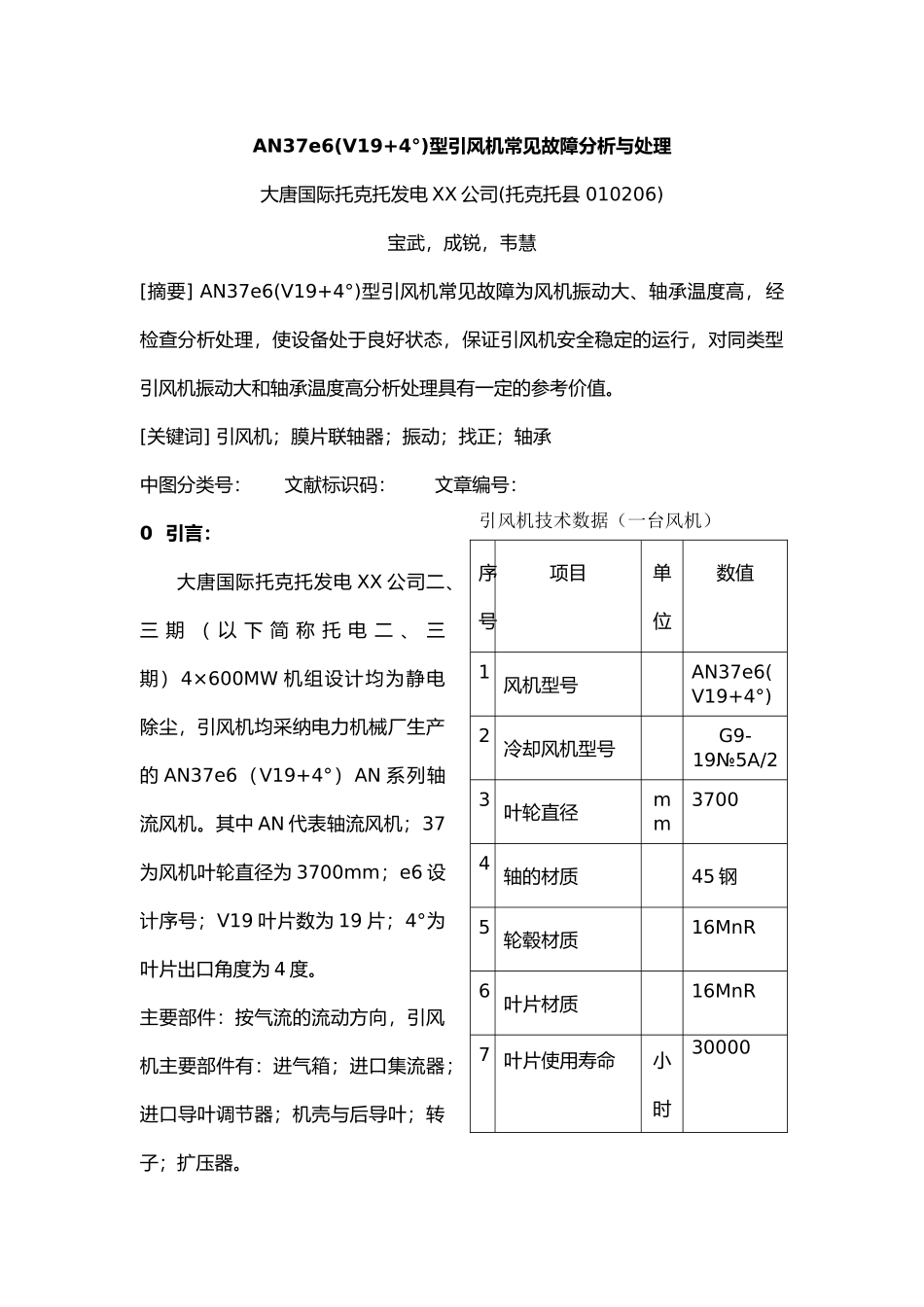

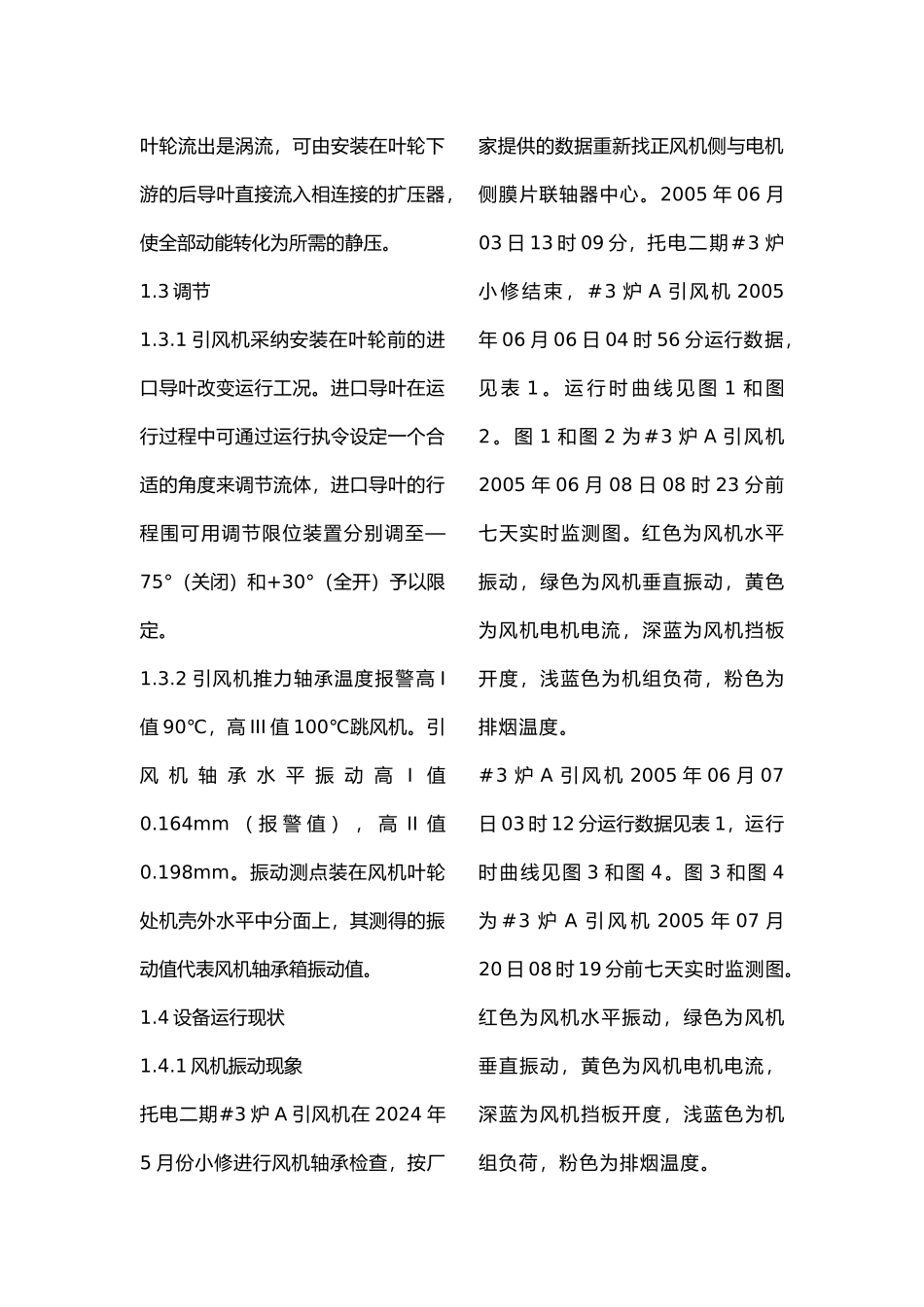

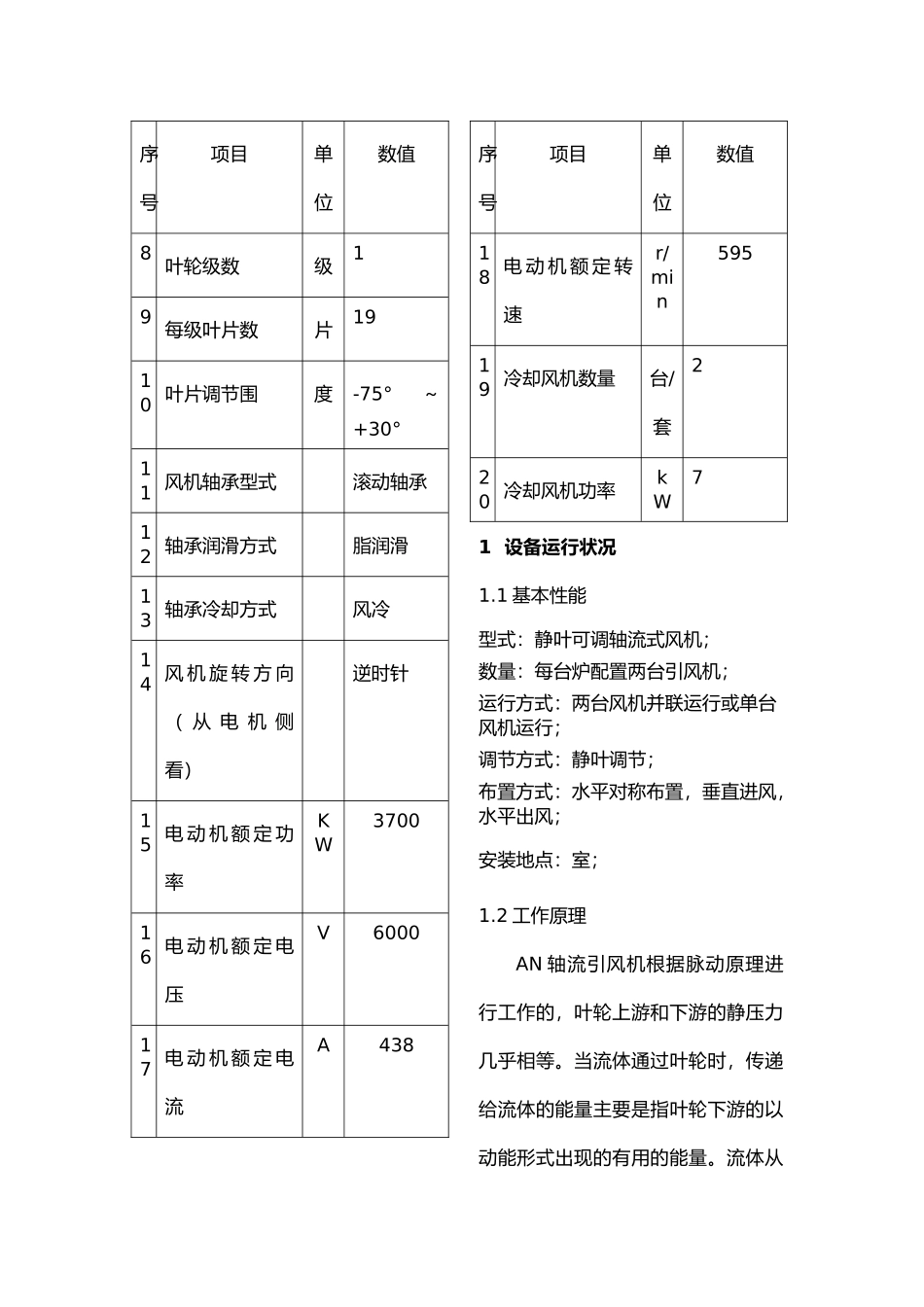

AN37e6(V19+4°)型引风机常见故障分析与处理大唐国际托克托发电 XX 公司(托克托县 010206) 宝武，成锐，韦慧[摘要] AN37e6(V19+4°)型引风机常见故障为风机振动大、轴承温度高，经检查分析处理，使设备处于良好状态，保证引风机安全稳定的运行，对同类型引风机振动大和轴承温度高分析处理具有一定的参考价值。[关键词] 引风机；膜片联轴器；振动；找正；轴承中图分类号： 文献标识码： 文章编号：0 引言：大唐国际托克托发电 XX 公司二、三 期 （ 以 下 简 称 托 电 二 、 三期）4×600MW 机组设计均为静电除尘，引风机均采纳电力机械厂生产的 AN37e6（V19+4°）AN 系列轴流风机。其中 AN 代表轴流风机；37为风机叶轮直径为 3700mm；e6 设计序号；V19 叶片数为 19 片；4°为叶片出口角度为 4 度。主要部件：按气流的流动方向，引风机主要部件有：进气箱；进口集流器；进口导叶调节器；机壳与后导叶；转子；扩压器。引风机技术数据（一台风机）序号项目单位数值1 风机型号AN37e6(V19+4°)2 冷却风机型号G9-19№5A/23 叶轮直径mm37004 轴的材质45 钢5 轮毂材质16MnR6 叶片材质16MnR7 叶片使用寿命小时30000序号项目单位数值8 叶轮级数级19 每级叶片数片1910 叶片调节围度-75°～+30°11 风机轴承型式滚动轴承12 轴承润滑方式脂润滑13 轴承冷却方式风冷14 风 机 旋 转 方 向（ 从 电 机 侧看）逆时针15 电 动 机 额 定 功率KW370016 电 动 机 额 定 电压V600017 电 动 机 额 定 电流A438序号项目单位数值18 电 动 机 额 定 转速r/min59519 冷却风机数量台/套220 冷却风机功率kW71 设备运行状况1.1 基本性能型式：静叶可调轴流式风机；数量：每台炉配置两台引风机；运行方式：两台风机并联运行或单台风机运行；调节方式：静叶调节；布置方式：水平对称布置，垂直进风，水平出风；安装地点：室；1.2 工作原理AN 轴流引风机根据脉动原理进行工作的，叶轮上游和下游的静压力几乎相等。当流体通过叶轮时，传递给流体的能量主要是指叶轮下游的以动能形式出现的有用的能量。流体从叶轮流出是涡流，可由安装在叶轮下游的后导叶直接流入相连接的扩压器，使全部动能转化为所需的静压。1.3 调节1.3.1 引风机采纳安装在叶轮前的进口导叶改变运行工况。进口导叶在运行过程中可通过运行执令设定一个合适的角度来调节流体，进口导叶的行程围可用调节限位装置分别调至—75...
