弘景木塑电气工程监理实施细则

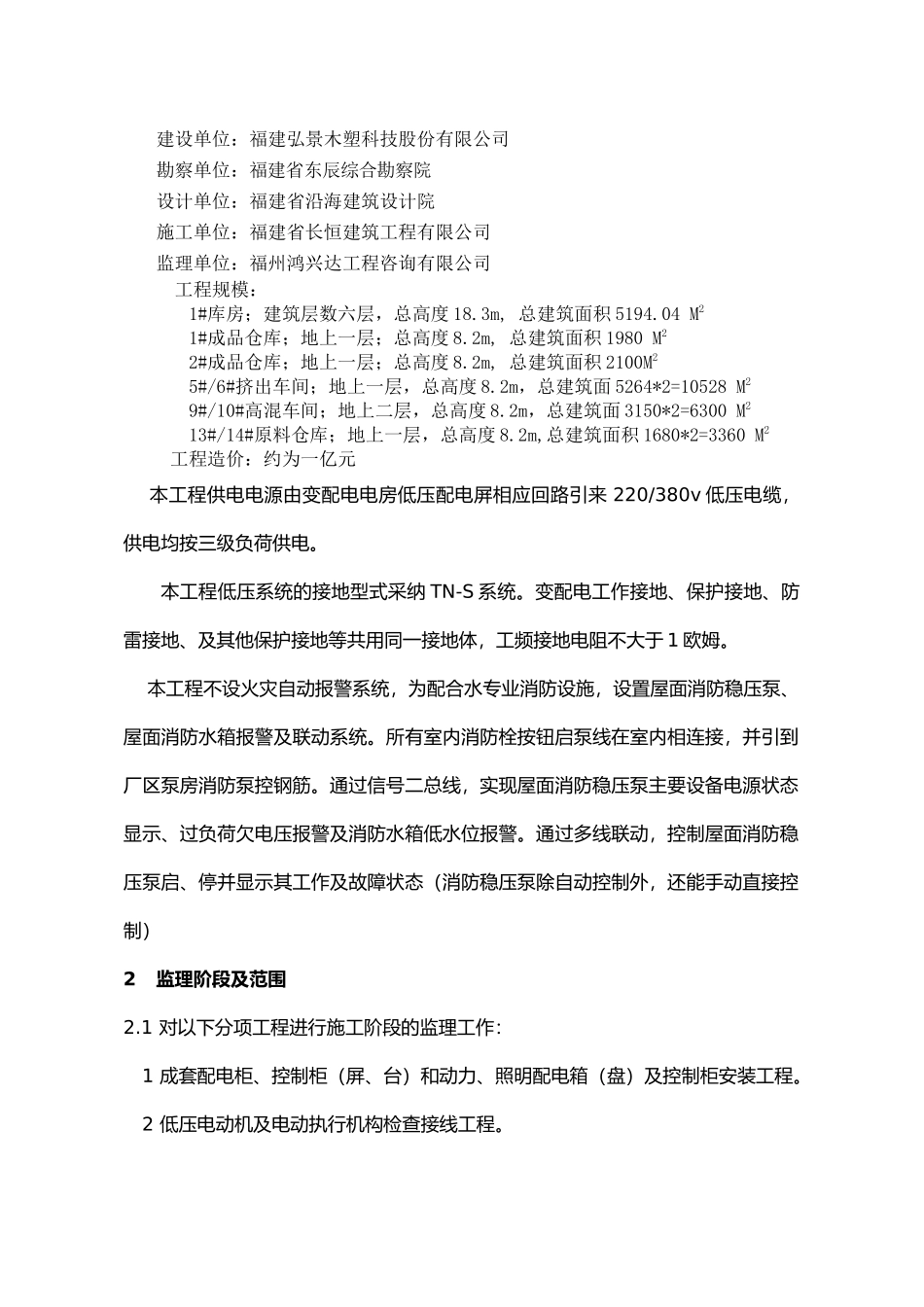

福建弘景木塑科技股份有限公司工业厂区电气工程监理实施细则 编 制： 审 核：福州鸿兴达工程咨询有限公司二○一三年七月1工程概况及特点 工程名称：福建弘景木塑科技股份有限公司工业厂区工程 建设地点：福州市罗源县罗源湾经济开发区南片工业区建设单位：福建弘景木塑科技股份有限公司勘察单位：福建省东辰综合勘察院设计单位：福建省沿海建筑设计院施工单位：福建省长恒建筑工程有限公司监理单位：福州鸿兴达工程咨询有限公司 工程规模：1#库房；建筑层数六层，总高度 18.3m, 总建筑面积 5194.04 M21#成品仓库；地上一层；总高度 8.2m, 总建筑面积 1980 M22#成品仓库；地上一层；总高度 8.2m, 总建筑面积 2100M25#/6#挤出车间；地上一层，总高度 8.2m，总建筑面 5264*2=10528 M29#/10#高混车间；地上二层，总高度 8.2m，总建筑面 3150*2=6300 M213#/14#原料仓库；地上一层，总高度 8.2m,总建筑面积 1680*2=3360 M2 工程造价：约为一亿元 本工程供电电源由变配电电房低压配电屏相应回路引来 220/380v 低压电缆，供电均按三级负荷供电。本工程低压系统的接地型式采纳 TN-S 系统。变配电工作接地、保护接地、防雷接地、及其他保护接地等共用同一接地体，工频接地电阻不大于 1 欧姆。 本工程不设火灾自动报警系统，为配合水专业消防设施，设置屋面消防稳压泵、屋面消防水箱报警及联动系统。所有室内消防栓按钮启泵线在室内相连接，并引到厂区泵房消防泵控钢筋。通过信号二总线，实现屋面消防稳压泵主要设备电源状态显示、过负荷欠电压报警及消防水箱低水位报警。通过多线联动，控制屋面消防稳压泵启、停并显示其工作及故障状态（消防稳压泵除自动控制外，还能手动直接控制）2监理阶段及范围2.1 对以下分项工程进行施工阶段的监理工作：1 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装工程。2 低压电动机及电动执行机构检查接线工程。3 低压电气动力设备试验和试运行工程。4 电线、电缆导管和线槽敷设工程。5 电线、电缆穿管和线槽敷线工程。6 电缆桥架安装和桥架内电缆敷设工程。7 电缆沟内和电缆竖井内电缆敷设工程。8 电缆头制作，接线和线路绝缘测试工程。9 普通灯具安装工程。10 专用灯具安装工程。11 开关、插座、风扇安装工程。12 建筑照明通电试运行工程。13 接地装置安装工程。14 避雷引下线和变配电室接地干线敷设工程。15 接闪器安装工程。 16 建筑物等电位联...
