弹簧加工工艺规程与侧面夹具设计说明

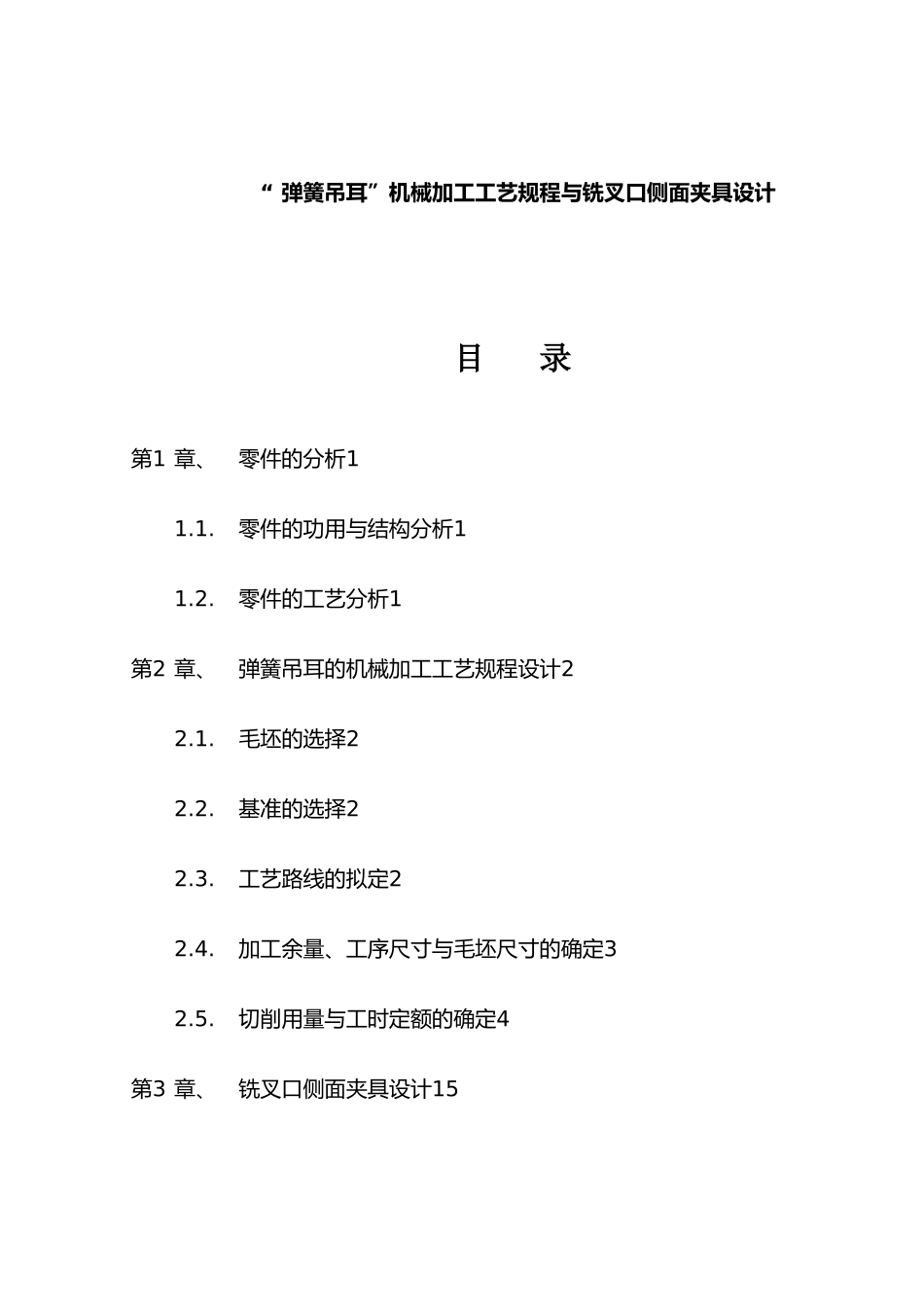

弹簧加工工艺规程与侧面夹具设计说明_第1页
1/41

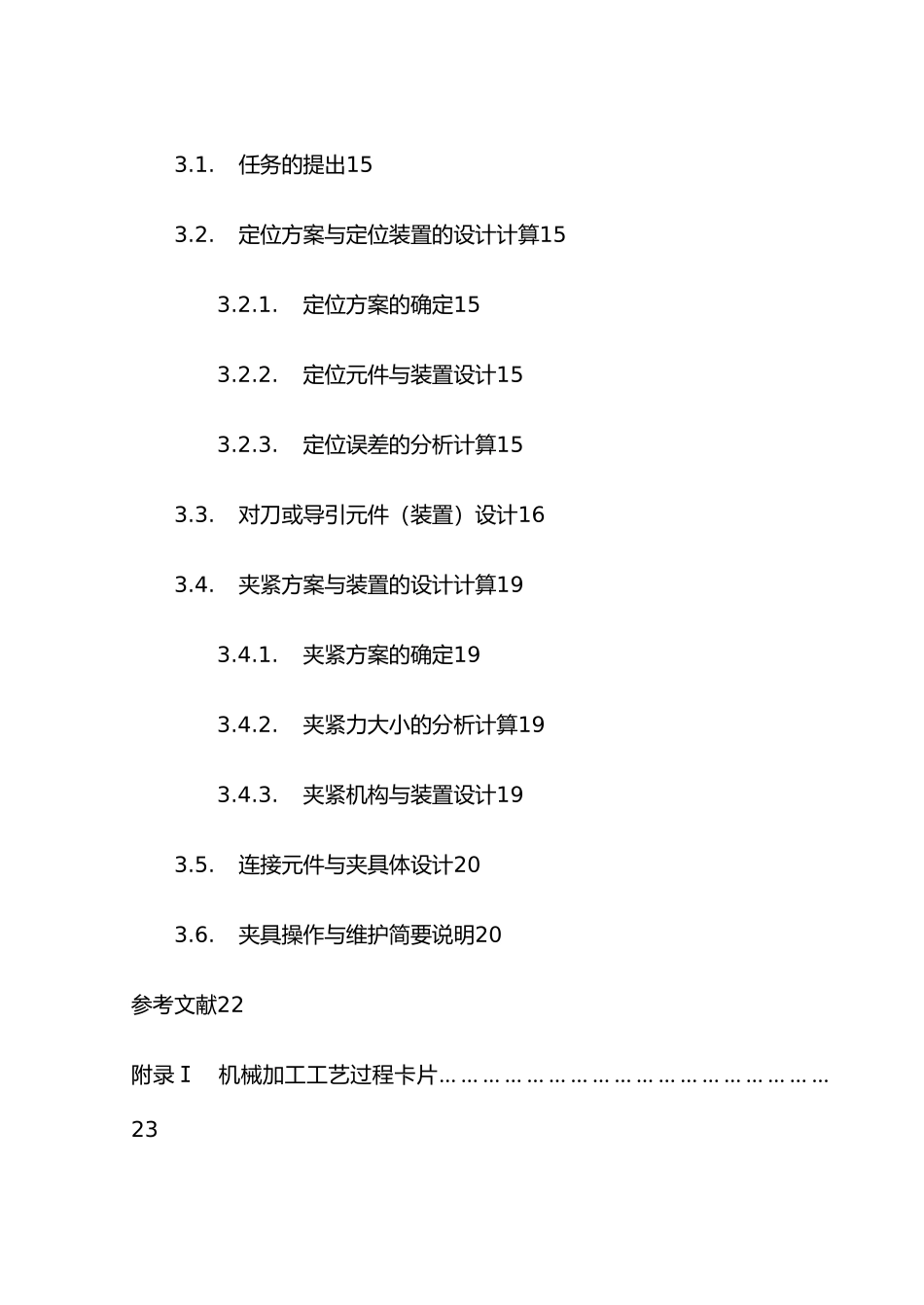

弹簧加工工艺规程与侧面夹具设计说明_第2页
2/41

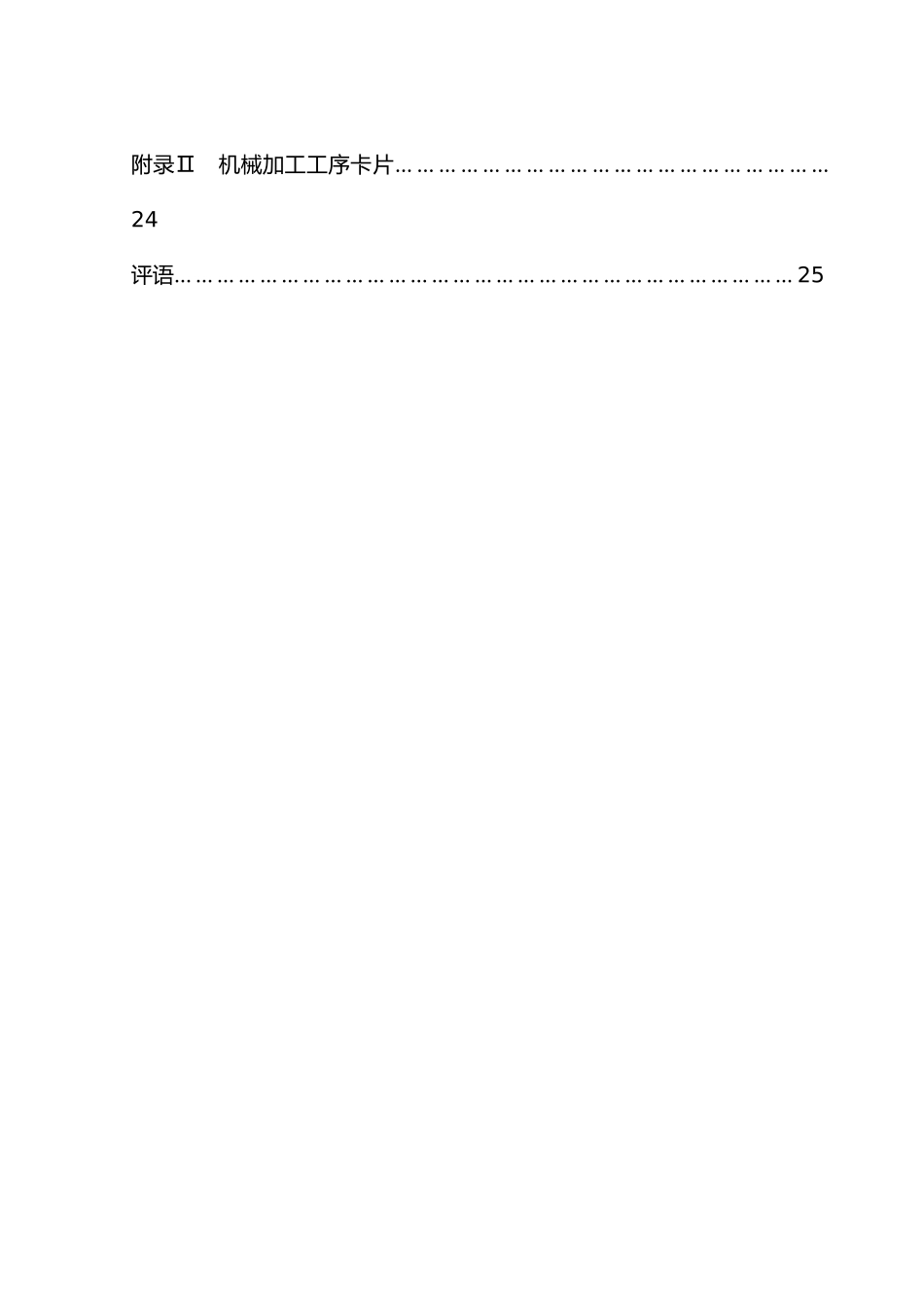

弹簧加工工艺规程与侧面夹具设计说明_第3页
3/41
“ 弹簧吊耳”机械加工工艺规程与铣叉口侧面夹具设计目 录第1 章、 零件的分析11.1. 零件的功用与结构分析11.2. 零件的工艺分析1第2 章、 弹簧吊耳的机械加工工艺规程设计22.1. 毛坯的选择22.2. 基准的选择22.3. 工艺路线的拟定22.4. 加工余量、工序尺寸与毛坯尺寸的确定32.5. 切削用量与工时定额的确定4第3 章、 铣叉口侧面夹具设计153.1. 任务的提出153.2. 定位方案与定位装置的设计计算153.2.1. 定位方案的确定153.2.2. 定位元件与装置设计153.2.3. 定位误差的分析计算153.3. 对刀或导引元件(装置)设计163.4. 夹紧方案与装置的设计计算193.4.1. 夹紧方案的确定193.4.2. 夹紧力大小的分析计算193.4.3. 夹紧机构与装置设计193.5. 连接元件与夹具体设计203.6. 夹具操作与维护简要说明20参考文献22附录Ⅰ 机械加工工艺过程卡片… … … … … … … … … … … … … … … … … …23附录Ⅱ 机械加工工序卡片… … … … … … … … … … … … … … … … … … … …24评语… … … … … … … … … … … … … … … … … … … … … … … … … … … … … 25第1 章、零件的分析1.1.零件的功用与结构分析题目给出的零件是CA10B 解放牌汽车后钢板弹簧吊耳。后钢板弹簧吊耳的主要作用是载重后,使钢板能够得到延伸,伸展,能有正常的缓冲作用。因此汽车后钢板弹簧吊耳零件的加工质量会影响汽车的工作精度、使用性能和寿命。汽车后钢板弹簧吊耳主要作用是减震功能、阻尼缓冲部分功能、导向功能。1.2.零件的工艺分析由后钢板弹簧吊耳零件图知可将其分为两组加工表面。它们相互间有一定的位置要求。现分析如下:(1 )以两外圆端面为主要加工表面的加工面。这一组加工表面包括:。两外圆端面的铣削,加工的孔,其中两外圆端面表面粗糙度要求为,的孔表面粗糙度要求为(2 )以孔为主要加工表面的加工面。这一组加工表面包括:2 个的孔,2 个的孔、2 个孔的外两侧面的铣削,宽度为4的开口槽的铣削,2 个在同一中心线上数值为的同轴度要求。其中2 个的孔表面粗糙度要求为,2 个孔的侧面表面粗糙度要求为,2 个孔的外侧面表面粗糙度要求为,宽度为4的开口槽的表面粗糙度要求为。第2 章、弹簧吊耳的机械加工工艺规程设计2.1.毛坯的选择零件材料为35 钢。由于生量已达到中批生产的水平,而且零件的轮廓尺寸不大,故可以采纳铸...
