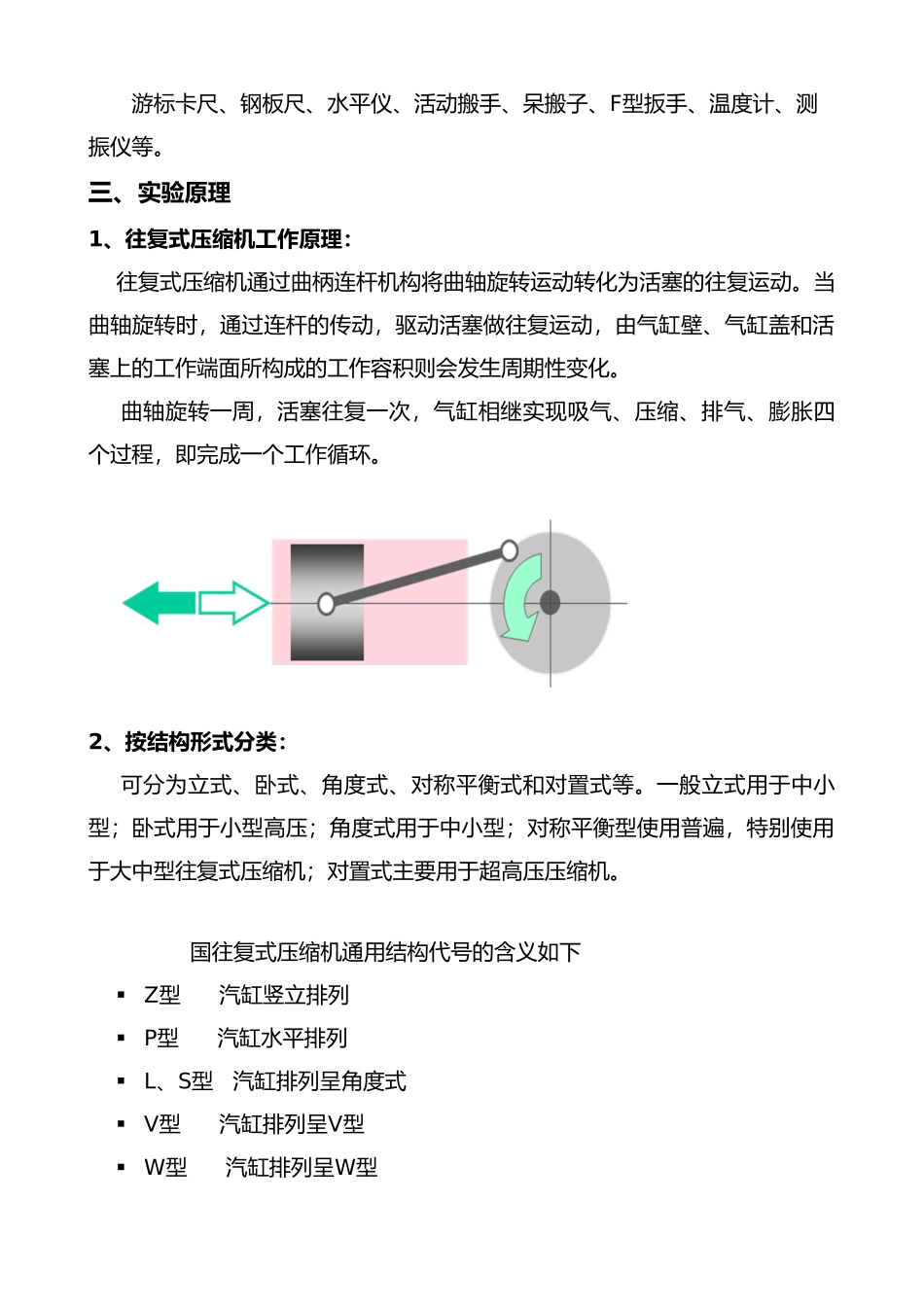

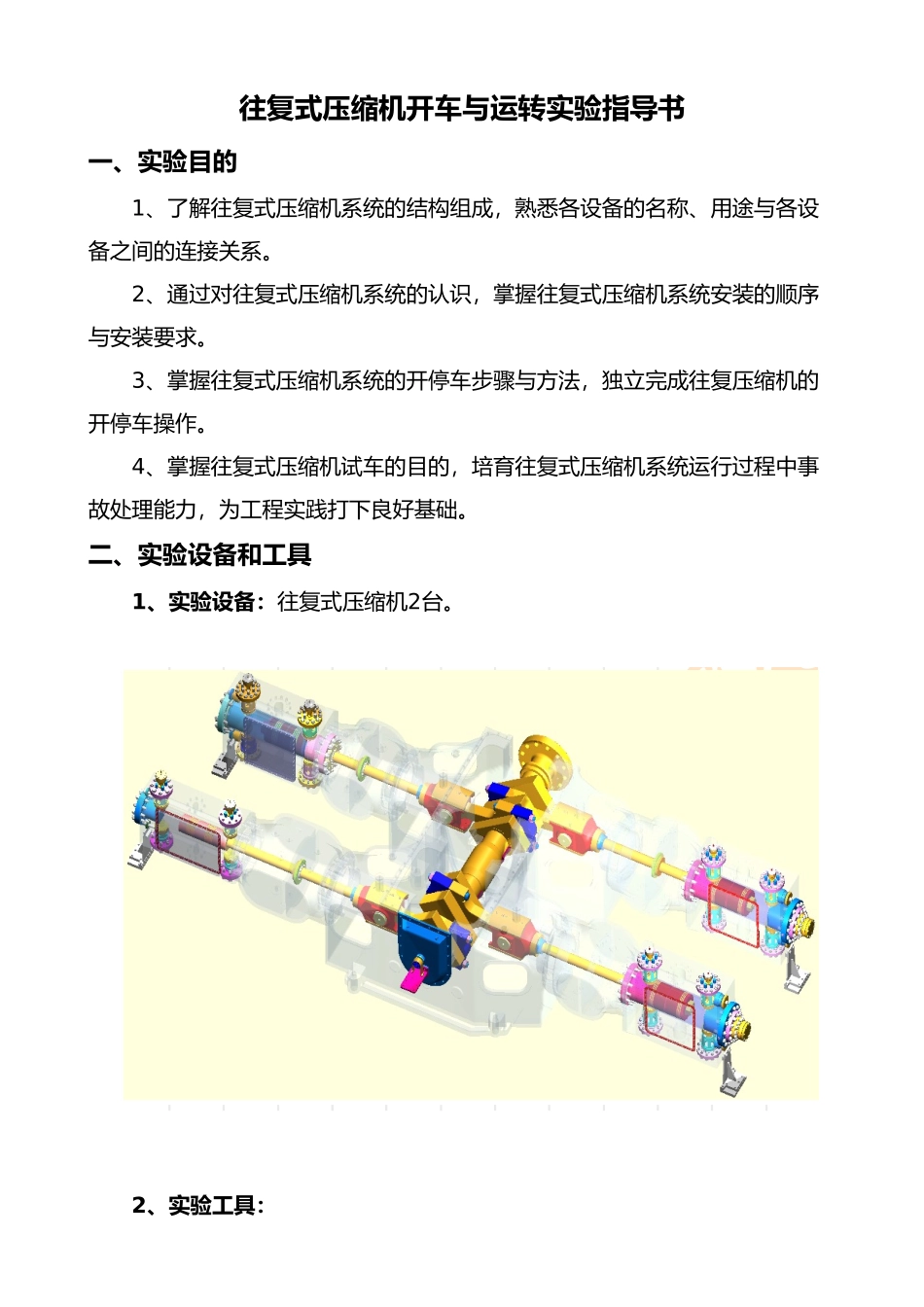

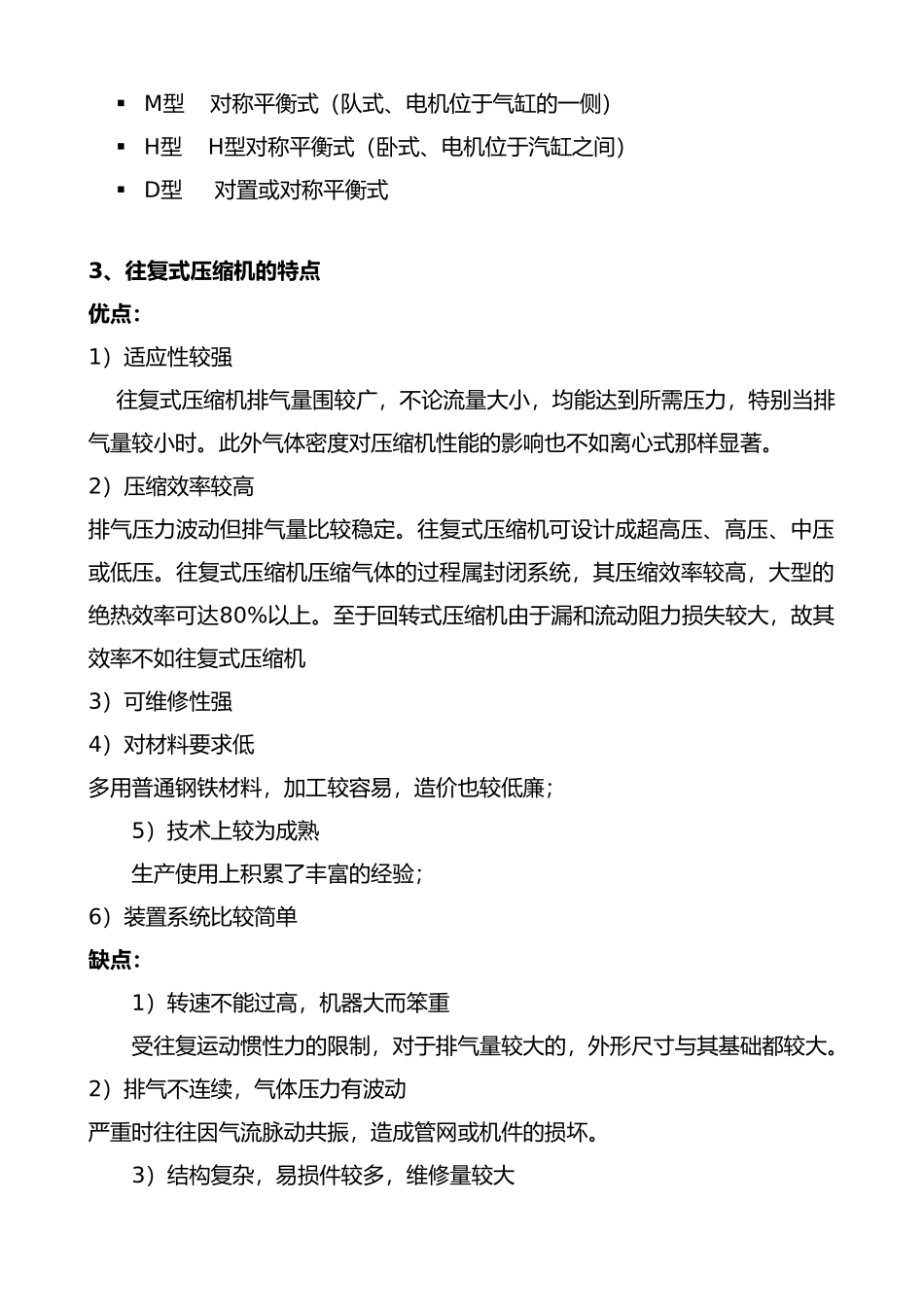

往复式压缩机开车与运转实验指导书一、实验目的1、了解往复式压缩机系统的结构组成，熟悉各设备的名称、用途与各设备之间的连接关系。2、通过对往复式压缩机系统的认识，掌握往复式压缩机系统安装的顺序与安装要求。3、掌握往复式压缩机系统的开停车步骤与方法，独立完成往复压缩机的开停车操作。4、掌握往复式压缩机试车的目的，培育往复式压缩机系统运行过程中事故处理能力，为工程实践打下良好基础。二、实验设备和工具1、实验设备：往复式压缩机2台。主机部分2、实验工具：游标卡尺、钢板尺、水平仪、活动搬手、呆搬子、F型扳手、温度计、测振仪等。三、实验原理1、往复式压缩机工作原理： 往复式压缩机通过曲柄连杆机构将曲轴旋转运动转化为活塞的往复运动。当曲轴旋转时，通过连杆的传动，驱动活塞做往复运动，由气缸壁、气缸盖和活塞上的工作端面所构成的工作容积则会发生周期性变化。曲轴旋转一周，活塞往复一次，气缸相继实现吸气、压缩、排气、膨胀四个过程，即完成一个工作循环。2、按结构形式分类：可分为立式、卧式、角度式、对称平衡式和对置式等。一般立式用于中小型；卧式用于小型高压；角度式用于中小型；对称平衡型使用普遍，特别使用于大中型往复式压缩机；对置式主要用于超高压压缩机。 国往复式压缩机通用结构代号的含义如下Z型 汽缸竖立排列P型 汽缸水平排列L、S型 汽缸排列呈角度式V型 汽缸排列呈V型W型 汽缸排列呈W型M型 对称平衡式（队式、电机位于气缸的一侧）H型 H型对称平衡式（卧式、电机位于汽缸之间）D型 对置或对称平衡式3、往复式压缩机的特点优点：1）适应性较强 往复式压缩机排气量围较广，不论流量大小，均能达到所需压力，特别当排气量较小时。此外气体密度对压缩机性能的影响也不如离心式那样显著。2）压缩效率较高排气压力波动但排气量比较稳定。往复式压缩机可设计成超高压、高压、中压或低压。往复式压缩机压缩气体的过程属封闭系统，其压缩效率较高，大型的绝热效率可达80%以上。至于回转式压缩机由于漏和流动阻力损失较大，故其效率不如往复式压缩机3）可维修性强4）对材料要求低 多用普通钢铁材料，加工较容易，造价也较低廉；5）技术上较为成熟 生产使用上积累了丰富的经验；6）装置系统比较简单缺点：1）转速不能过高，机器大而笨重 受往复运动惯性力的限制，对于排气量较大的，外形尺寸与其基础都较大。2）排气不连续，气体压力有波动 严重时往往因气流脉动共振，...
