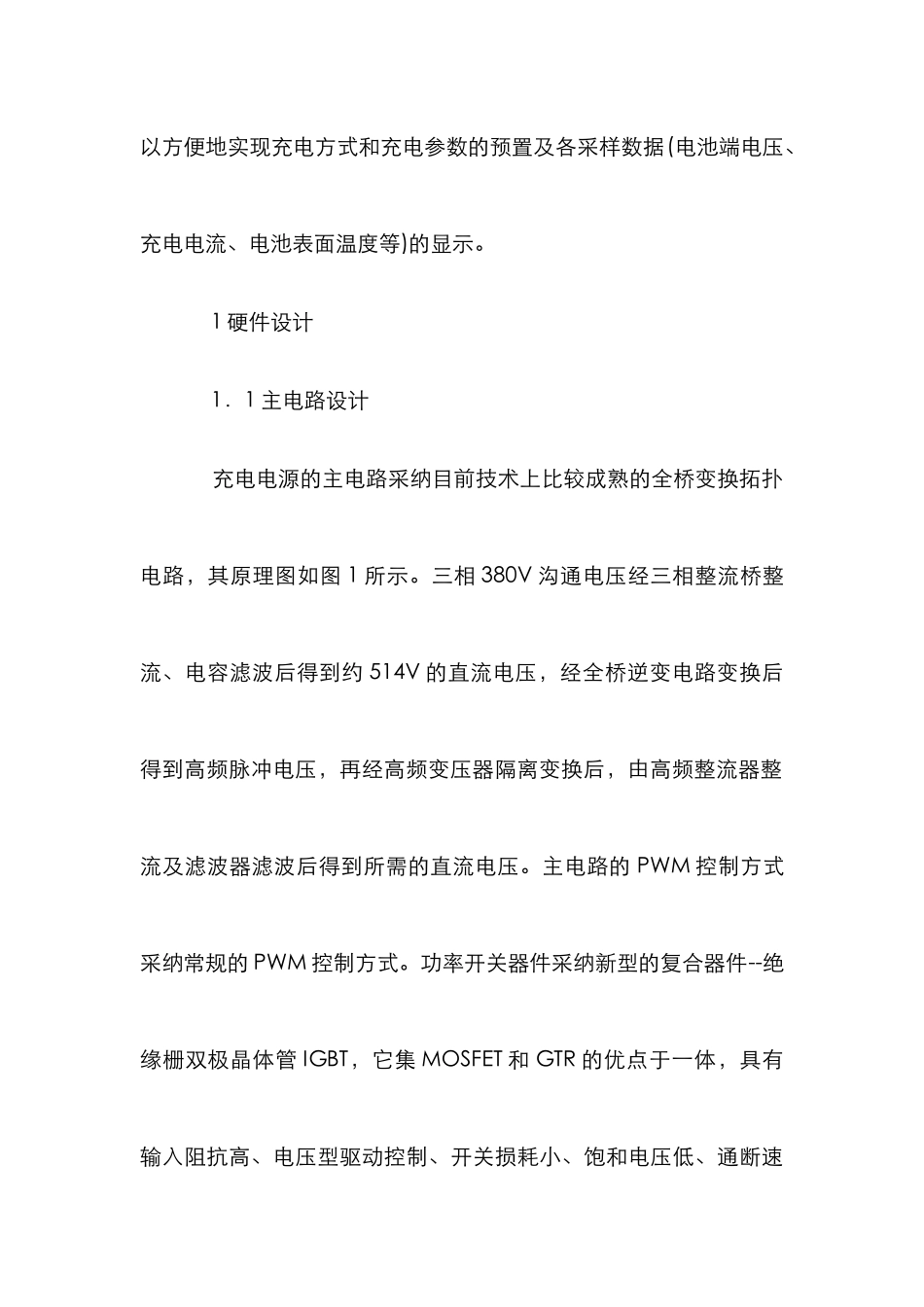

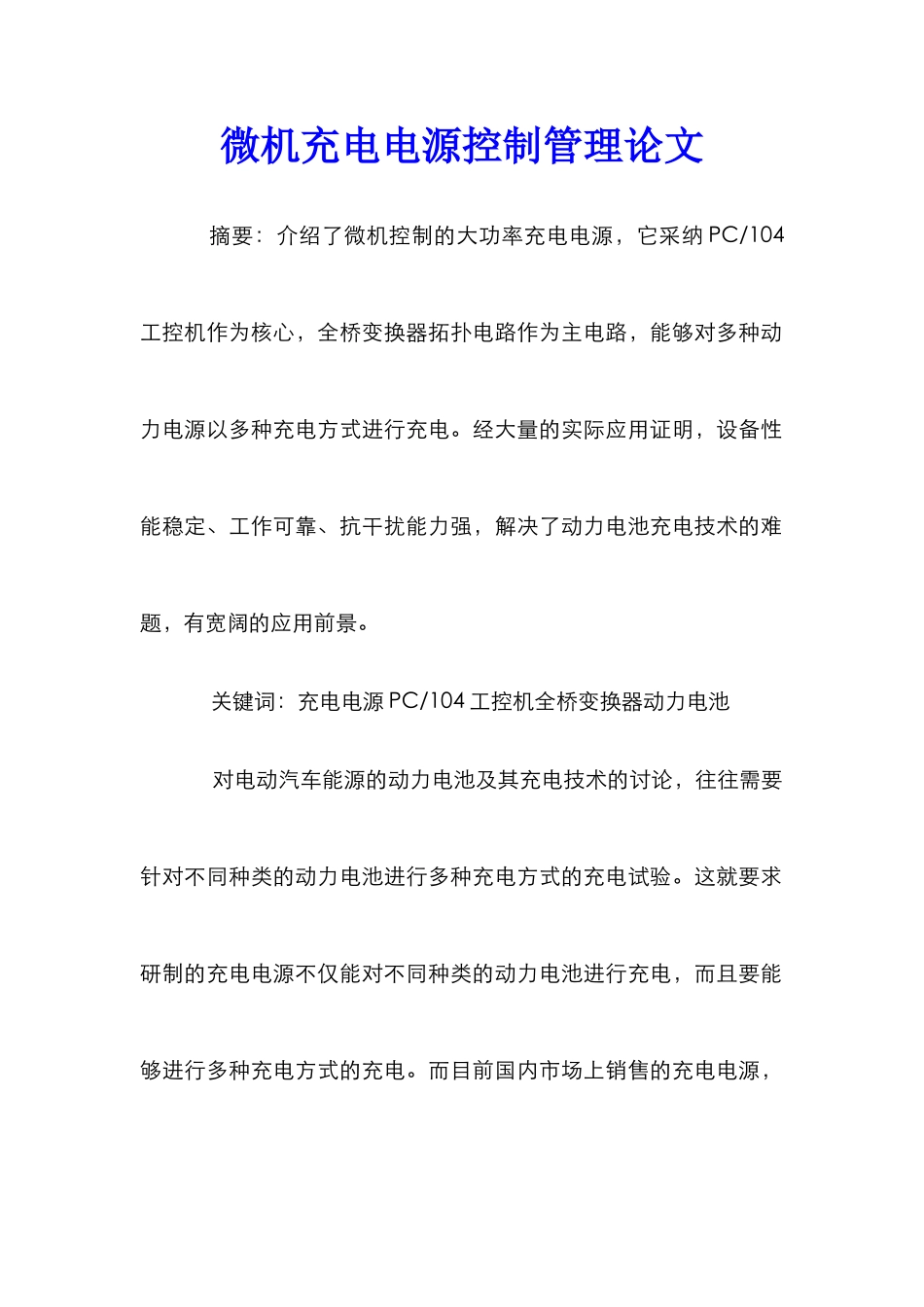

微机充电电源控制管理论文 摘要：介绍了微机控制的大功率充电电源，它采纳 PC/104工控机作为核心，全桥变换器拓扑电路作为主电路，能够对多种动力电源以多种充电方式进行充电。经大量的实际应用证明，设备性能稳定、工作可靠、抗干扰能力强，解决了动力电池充电技术的难题，有宽阔的应用前景。 关键词：充电电源 PC/104 工控机全桥变换器动力电池 对电动汽车能源的动力电池及其充电技术的讨论，往往需要针对不同种类的动力电池进行多种充电方式的充电试验。这就要求研制的充电电源不仅能对不同种类的动力电池进行充电，而且要能够进行多种充电方式的充电。而目前国内市场上销售的充电电源，无论是常规充电电源还是智能化充电电源，都往往是针对某一类动力电池的，并且只能采纳单一充电方式进行充电。因此为了进行动力电池充电技术的相关讨论，往往需要购买多台充电电源或自行研制相应的充电电源。前者需要大量的资金和宽阔的试验场地，而后者需要较强的专业技术和较长的开发周期。本课题研制了微机控制的大功率充电电源。 图 1 该电源采纳 PC104 工业计算机作为控制核心，选取全桥变换器拓扑电路作为主电路，通过控制主电路在不同时刻的输出电流和输出电压，可以实现多种充电方式充电；通过预置不同的参数，可以对多种动力电池进行充电；通过结合液晶显示屏和手控盒，可以方便地实现充电方式和充电参数的预置及各采样数据(电池端电压、充电电流、电池表面温度等)的显示。 1 硬件设计 1．1 主电路设计 充电电源的主电路采纳目前技术上比较成熟的全桥变换拓扑电路，其原理图如图 1 所示。三相 380V 沟通电压经三相整流桥整流、电容滤波后得到约 514V 的直流电压，经全桥逆变电路变换后得到高频脉冲电压，再经高频变压器隔离变换后，由高频整流器整流及滤波器滤波后得到所需的直流电压。主电路的 PWM 控制方式采纳常规的 PWM 控制方式。功率开关器件采纳新型的复合器件--绝缘栅双极晶体管 IGBT，它集 MOSFET 和 GTR 的优点于一体，具有输入阻抗高、电压型驱动控制、开关损耗小、饱和电压低、通断速度快、热稳定性好等优点，是大功率全桥变换器的首选功率开关器件。变换频率取为 20kHz，利于减小高频脉冲变压器及副边滤波用扼流圈的体积和重量。二次整流器件采纳快恢复二极管，利于减小整流管反向恢复时间对输出电压的影响。 1．2 控制系统设计 充电电源主要由主电路和控制系统组成。控制系统以 PC／104 嵌入式工...
