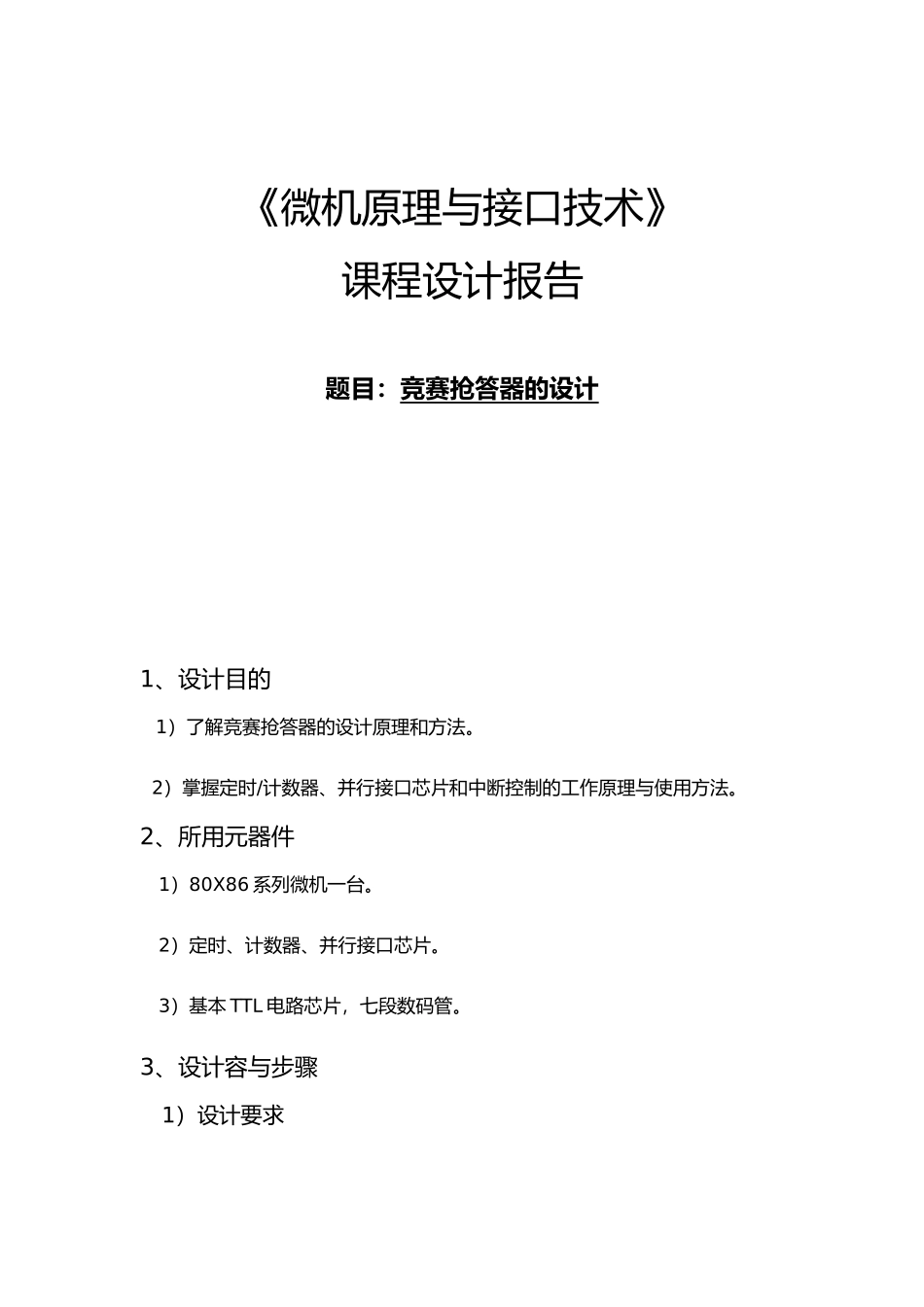

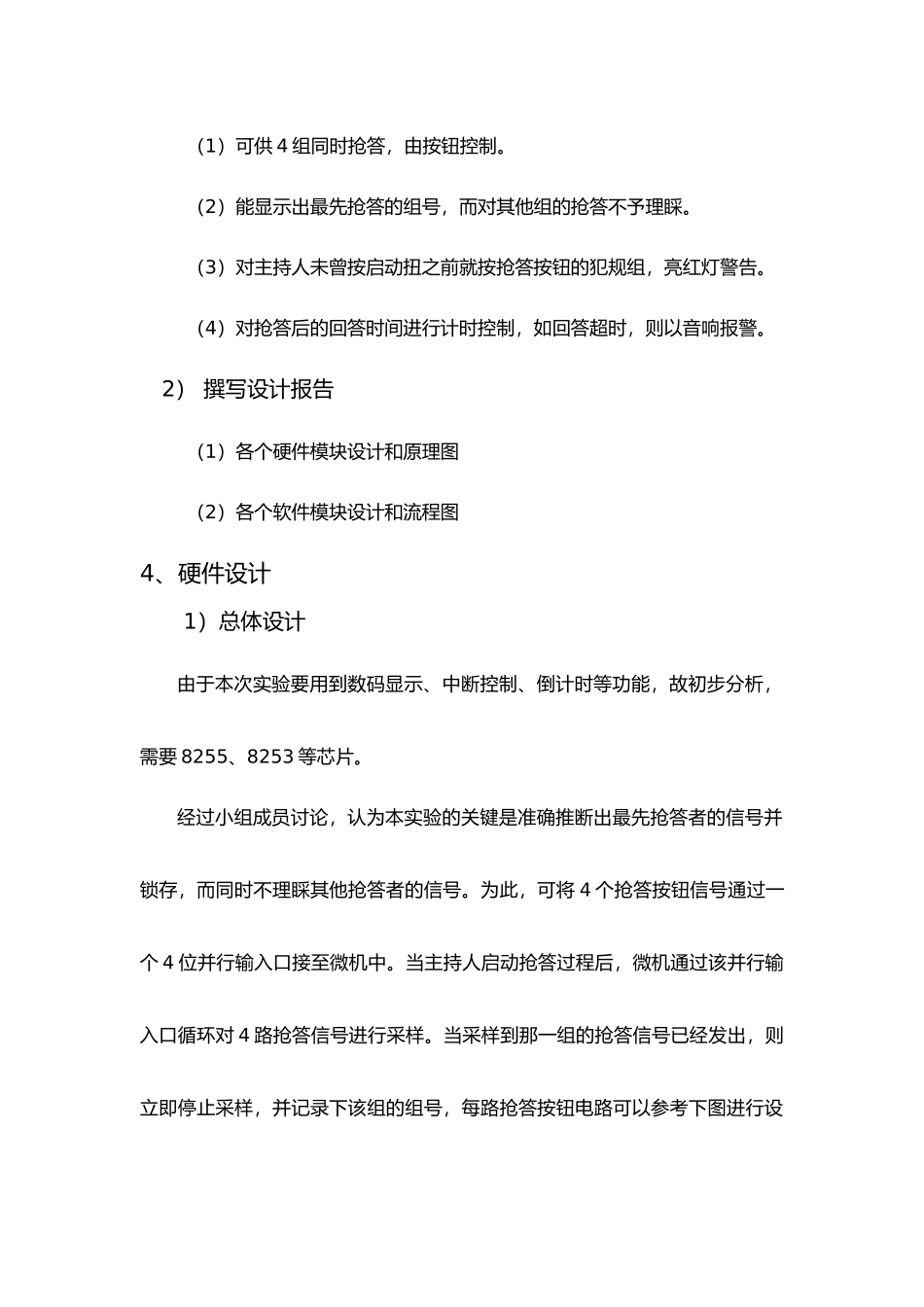

《微机原理与接口技术》课程设计报告题目：竞赛抢答器的设计1、设计目的1）了解竞赛抢答器的设计原理和方法。 2）掌握定时/计数器、并行接口芯片和中断控制的工作原理与使用方法。2、所用元器件1）80X86 系列微机一台。2）定时、计数器、并行接口芯片。3）基本 TTL 电路芯片，七段数码管。3、设计容与步骤1）设计要求（1）可供 4 组同时抢答，由按钮控制。（2）能显示出最先抢答的组号，而对其他组的抢答不予理睬。（3）对主持人未曾按启动扭之前就按抢答按钮的犯规组，亮红灯警告。（4）对抢答后的回答时间进行计时控制，如回答超时，则以音响报警。2） 撰写设计报告（1）各个硬件模块设计和原理图（2）各个软件模块设计和流程图4、硬件设计1）总体设计由于本次实验要用到数码显示、中断控制、倒计时等功能，故初步分析，需要 8255、8253 等芯片。经过小组成员讨论，认为本实验的关键是准确推断出最先抢答者的信号并锁存，而同时不理睬其他抢答者的信号。为此，可将 4 个抢答按钮信号通过一个 4 位并行输入口接至微机中。当主持人启动抢答过程后，微机通过该并行输入口循环对 4 路抢答信号进行采样。当采样到那一组的抢答信号已经发出，则立即停止采样，并记录下该组的组号，每路抢答按钮电路可以参考下图进行设计。图 1 路抢答按钮电路由图可知,当 4 组均未按下抢答按钮时,送入到并行接口的 4 位抢答状态都是 0,而当微机采样到这 4 位数据不为 0 时,则表示有一组获得了抢答机会,然后通过逐位口查询个位口状态,即可推断出哪一组抢答成功,最后利用并行输出接口将抢答成功的组号现实出来.在实验中,可以仅用一位 7 段数码管来显示抢答选手的组号.为了对抢答后的回答时间进行计时控制,可以利用一个可编程定时计时器，先置计数初值，再计时，当计时时间到后，由并行接口输出一个响铃信号提示抢答选手的回答时间已到。由于本系统要求对犯规的组亮红灯警告，所以要设置一个启动按键，在主持人按下启动按键之前，假如有抢答钮被按下，则该抢答选手犯规，可以通过并行接口输出一个信号使该组的红色发光二级管点亮以示该组选手犯规。综上所述，本实验的硬件电路可参考下图 3 示的硬件结构示意图进行设计。+5V1图 2 硬件结构示意图其中 8255 与 8086 连接图如下图 4微机扩展总线插孔AB译码电路并行接口定时器驱动器七段数码显示器犯规指示 LED抢答按钮电路时钟电路启动按钮与电路4 由于本系统要求对犯规的组亮红灯警...
