快速干道工程钢混组合梁桥面板监理实施细则

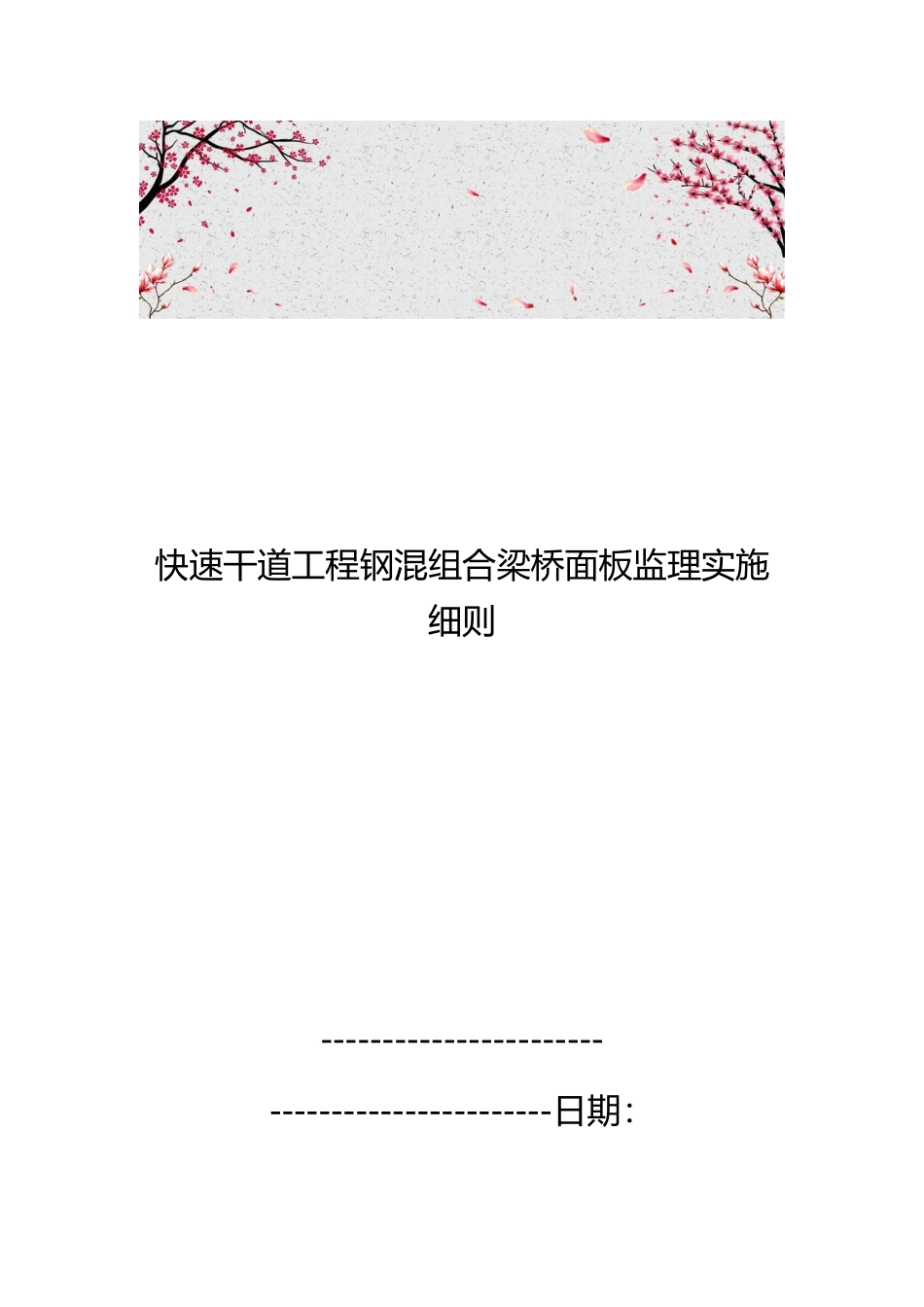

快速干道工程钢混组合梁桥面板监理实施细则_第1页
1/46

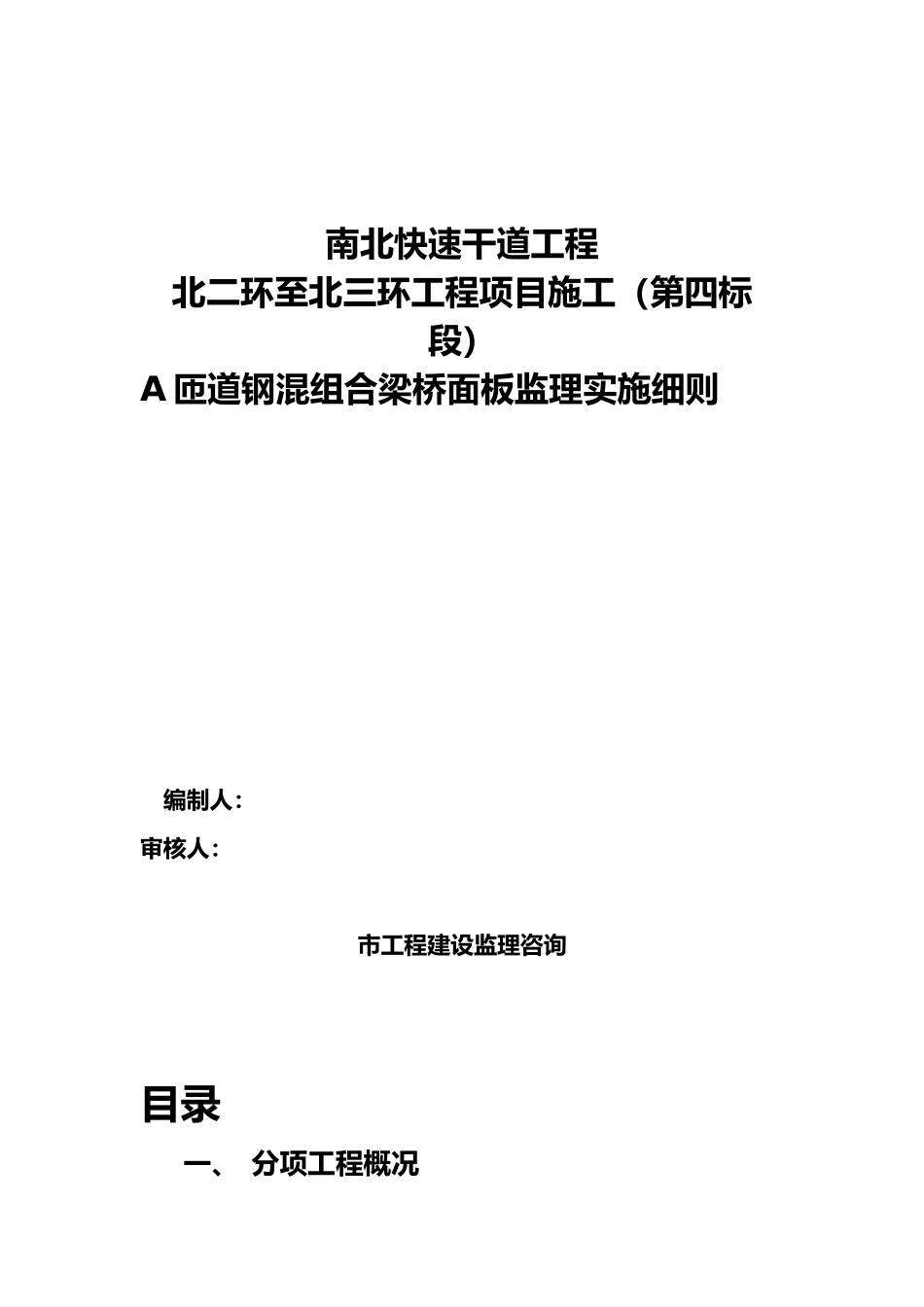

快速干道工程钢混组合梁桥面板监理实施细则_第2页
2/46

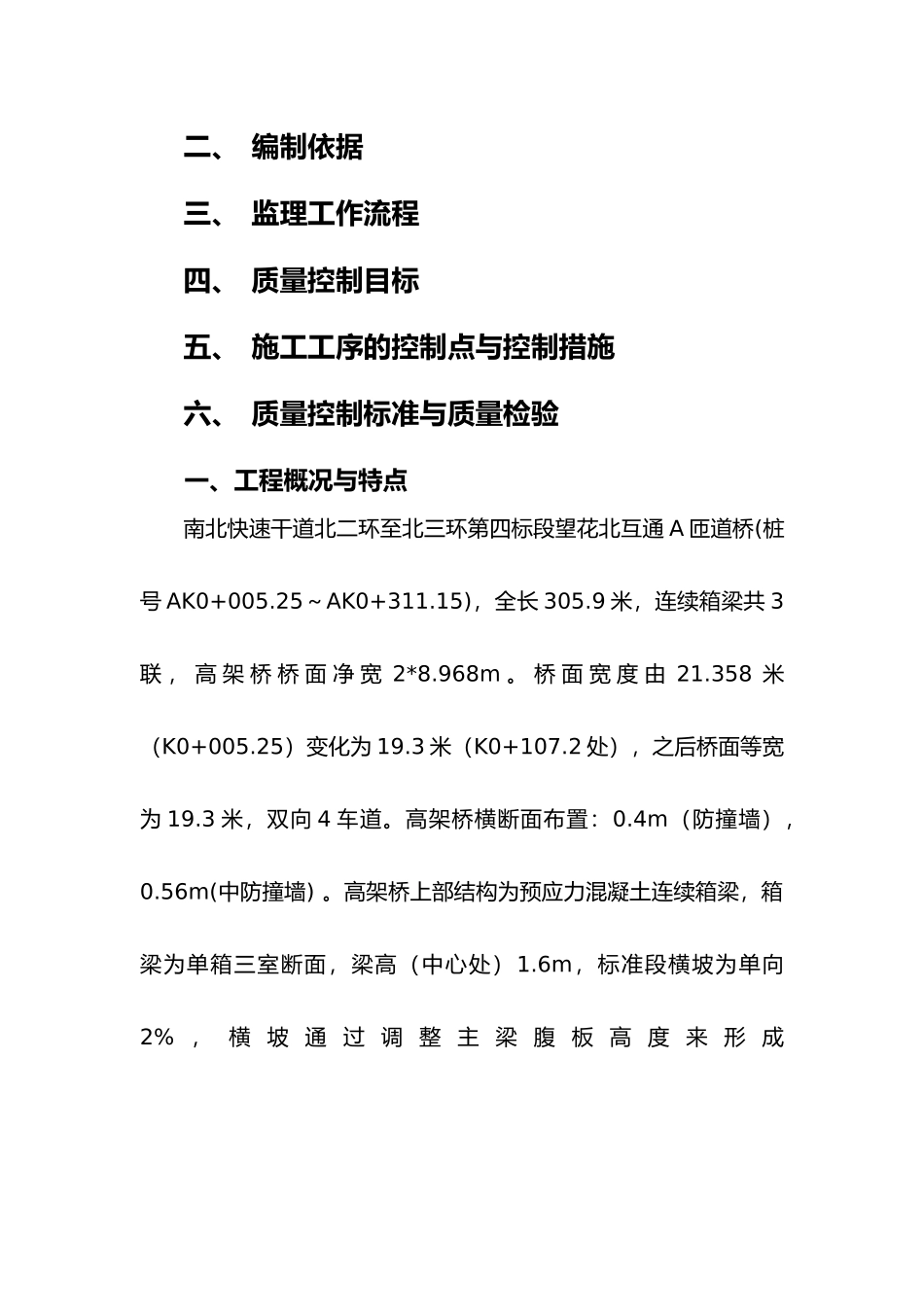

快速干道工程钢混组合梁桥面板监理实施细则_第3页
3/46
快速干道工程钢混组合梁桥面板监理实施细则----------------------- -----------------------日期:南北快速干道工程北二环至北三环工程项目施工(第四标段)A 匝道钢混组合梁桥面板监理实施细则编制人:审核人:市工程建设监理咨询目录一、 分项工程概况二、 编制依据三、 监理工作流程四、 质量控制目标五、 施工工序的控制点与控制措施六、 质量控制标准与质量检验一、工程概况与特点南北快速干道北二环至北三环第四标段望花北互通 A 匝道桥(桩号 AK0+005.25~AK0+311.15),全长 305.9 米,连续箱梁共 3联 , 高 架 桥 桥 面 净 宽 2*8.968m 。 桥 面 宽 度 由 21.358 米(K0+005.25)变化为 19.3 米(K0+107.2 处),之后桥面等宽为 19.3 米,双向 4 车道。高架桥横断面布置:0.4m(防撞墙),0.56m(中防撞墙) 。高架桥上部结构为预应力混凝土连续箱梁,箱梁为单箱三室断面,梁高(中心处)1.6m,标准段横坡为单向2% , 横 坡 通 过 调 整 主 梁 腹 板 高 度 来 形 成A 匝道高架桥第三联钢混组合梁墙面板主要工程数量,C40 砼:433m3,钢筋:HPB300 钢筋 2.649t,HPB400 钢筋 83.586t,钢绞线:ΦS15.2 钢铰线 9.03t,B15-4 拉端锚具 103 套。B15-4P拉端锚具 103 套,72*25PE 波纹管 1957.7 米。2、施工图设计(1)箱梁一般构造 截面尺寸:顶面设 2%排水横坡,顶宽为 19300mm,底宽为12580mm,外侧梁高为 1765mm,侧梁高为 1495mm。52 米钢箱梁箱体底部高度为 406mm。腹板位置 4000mm 间距设置Φ80mm 的通气孔。图示如 1:图 1二、编制依据1、《公路工程施工监理规》JTG G10-2024;2、《公路工程质量检验评定标准》JTG F80/1-2024;3、《公路桥涵施工技术规》JTG/T F50-2024;4、《施工图设计》;5、《监理大纲》。第三章监理工作流程1.A匝道钢混组合梁桥面板施工准备阶段的监理工作流程总监理工程师组织监理人员熟悉设计文件协助建设单位对施工部位专业施工图会审参加组合梁设计技术交底、对承包单位监理交底审查组合梁专业施工组织设计核验桥梁中线测量成果审查开工报告并签署意见审查分包单位资格召开施工场地例会2.组合梁单位工程质量控制监理工作流程审定结构用原材料、设备、构件的质量,对影响使用组织图纸会审参加设计交底组织图纸会审参加设计交底 审批施工组织设计签认“施工组织设计报审表” 审定分包单位签认 “分包单位资格审查申请表...
