悬臂拼装法施工

悬臂拼装法施工_第1页
1/6
悬臂拼装法施工_第2页
2/6
悬臂拼装法施工_第3页
3/6

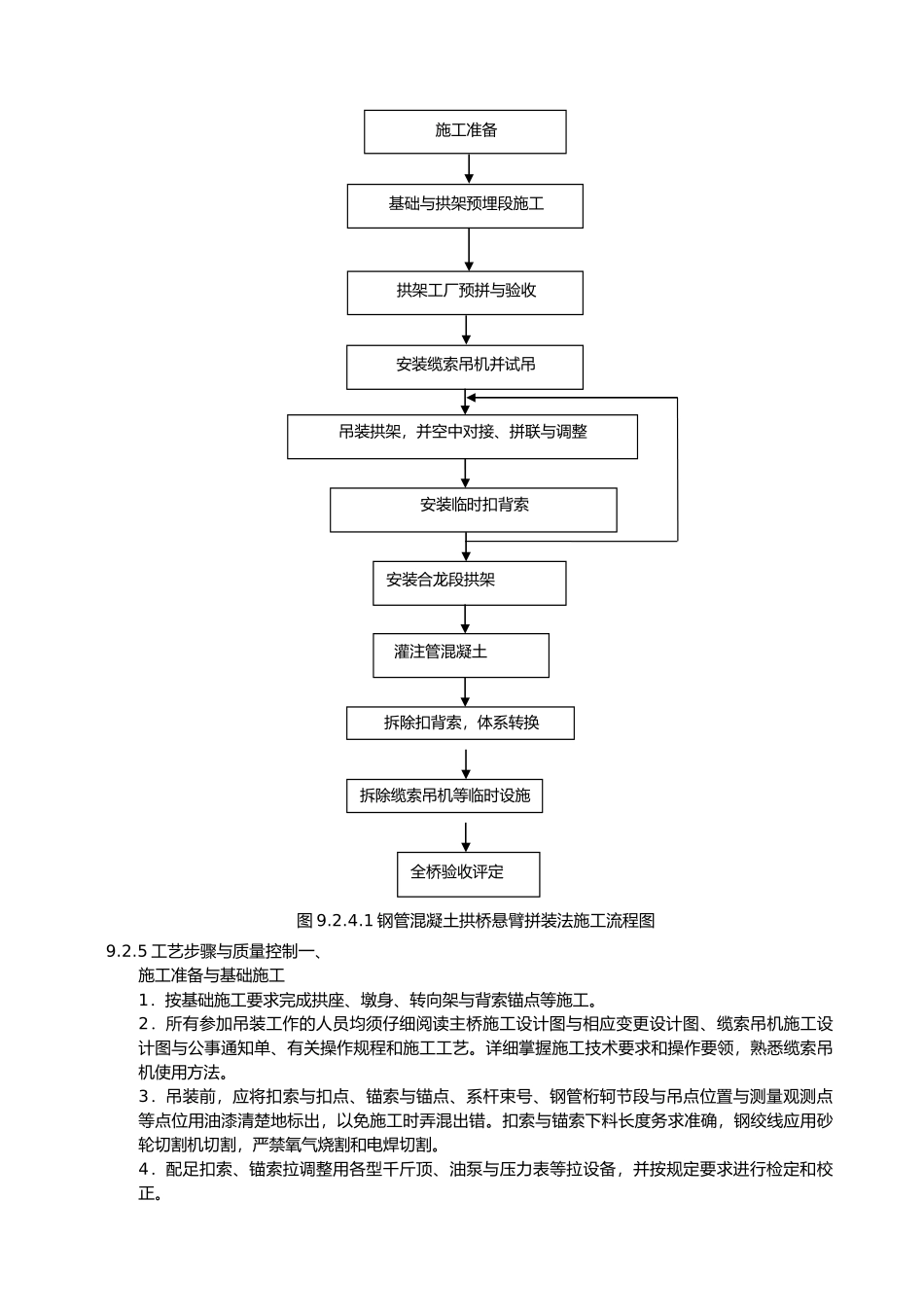

悬臂拼装法施工9.2.1 工艺概述悬臂拼装法施工适宜于山谷、宽深河流与施工期水位变化频繁不宜水上作业的拱桥施工。铁路拱桥主要为钢管混凝土拱桥,悬臂拼装法施工钢管桁架主拱采纳缆索吊机吊装、斜拉扣背索悬臂施工。钢管桁架节段由工厂加工制造。制造好的桁架节段成品,经工厂预拼达到设计和规要求的技术标准后,分段装运,由工厂运输抵达桥址处缆索吊机吊点下,由缆索吊机吊起于空中对接拼装并拉好扣、背索后松钩,两岸对称进行直至合拢。9.2.2 作业容悬臂拼装法施工的主要作业容为钢管拱肋的加工工艺与焊接质量的评定,钢管拱桁架的吊装,扣、背索的安装与调整,合拢段钢管拱肋的安装,拱脚定位钢管的安装,拱脚混凝土的浇筑,扣、背索的拆除,拱肋钢管混凝土的灌注。9.2.3 质量标准与检验方法《铁路钢桥制造规》(TB10212-2024)《铁路混凝土工程施工质量验收标准》(TB10424-2024)《铁路桥涵工程施工质量验收标准》(TB10415-2024)《高速铁路桥涵工程施工质量验收标准》(TB10752-2024)《铁路钢桥保护涂装与涂料供货技术条件》(TB/T1527-2024)《自密实混凝土应用技术规程》(JGJ/T283:2024)《高性能混凝土应用技术规程》(CECS 207:2024)9.2.4 工艺流程图以南里渡大桥为例钢管混凝土拱桥悬臂拼装法施工流程图如下。施工准备基础与拱架预埋段施工拱架工厂预拼与验收安装缆索吊机并试吊吊装拱架,并空中对接、拼联与调整安装临时扣背索安装合龙段拱架灌注管混凝土拆除扣背索,体系转换拆除缆索吊机等临时设施全桥验收评定图 9.2.4.1 钢管混凝土拱桥悬臂拼装法施工流程图9.2.5 工艺步骤与质量控制一、施工准备与基础施工1.按基础施工要求完成拱座、墩身、转向架与背索锚点等施工。2.所有参加吊装工作的人员均须仔细阅读主桥施工设计图与相应变更设计图、缆索吊机施工设计图与公事通知单、有关操作规程和施工工艺。详细掌握施工技术要求和操作要领,熟悉缆索吊机使用方法。3.吊装前,应将扣索与扣点、锚索与锚点、系杆束号、钢管桁轲节段与吊点位置与测量观测点等点位用油漆清楚地标出,以免施工时弄混出错。扣索与锚索下料长度务求准确,钢绞线应用砂轮切割机切割,严禁氧气烧割和电焊切割。4.配足扣索、锚索拉调整用各型千斤顶、油泵与压力表等拉设备,并按规定要求进行检定和校正。二、拱架工厂预拼与验收1.外观检查:⑴ 钢管表面不应有明显的凹凸面和划痕损伤与皱褶,焊疤、残存物与毛刺应清除洁净并处理光滑圆顺。⑵ 拼...
