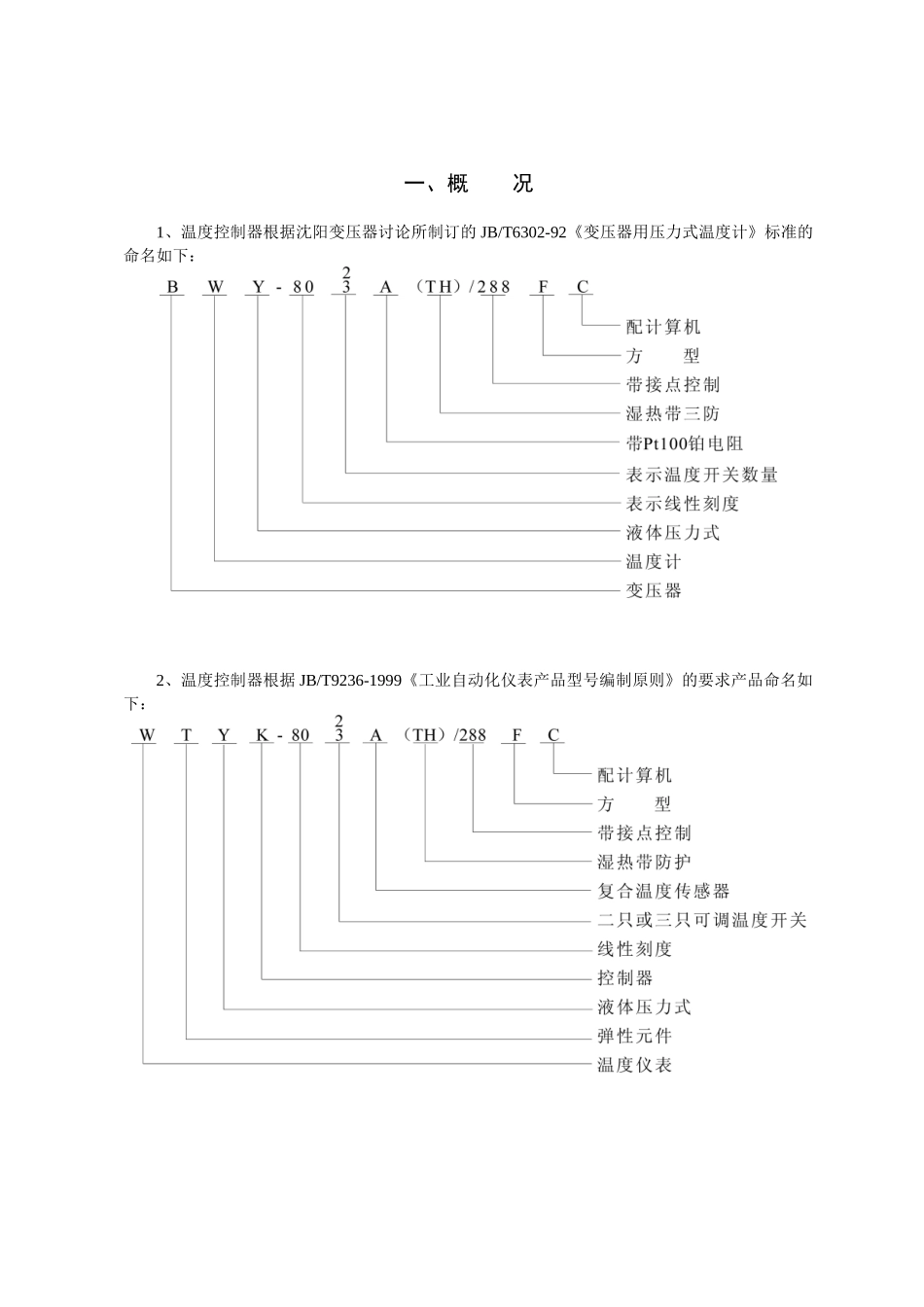

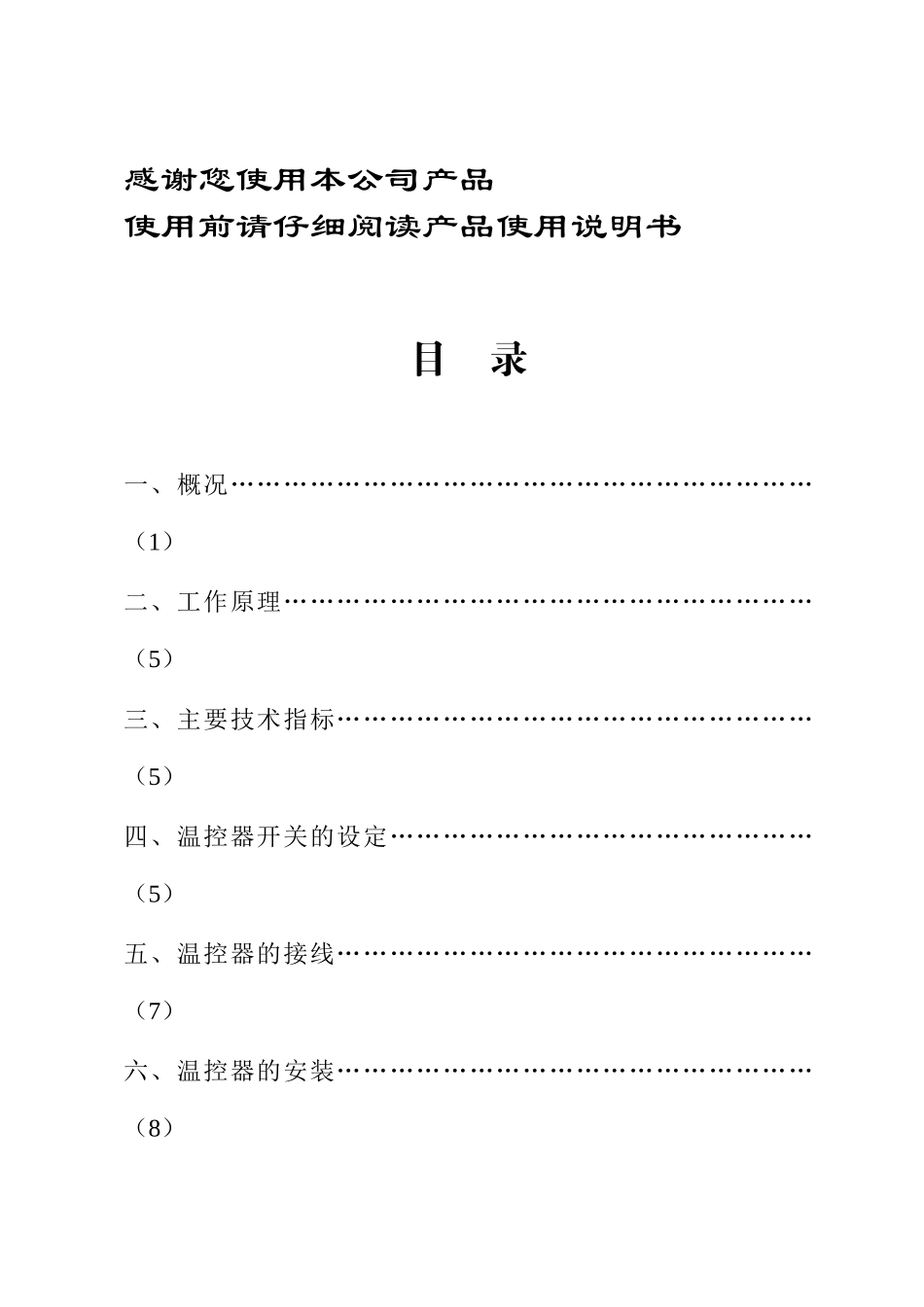

感谢您使用本公司产品使用前请仔细阅读产品使用说明书目 录一、概况…………………………………………………………(1)二、工作原理……………………………………………………(5)三、主要技术指标………………………………………………(5)四、温控器开关的设定…………………………………………(5)五、温控器的接线………………………………………………(7)六、温控器的安装………………………………………………(8)七、注意事项……………………………………………………(9)八、附录 Pt100 工业铂电阻分度值表…………………………(11)一、概 况1、温度控制器根据沈阳变压器讨论所制订的 JB/T6302-92《变压器用压力式温度计》标准的命名如下:2、温度控制器根据 JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下: 二、工作原理变压器温度控制器(以下简称温控器),主要由弹性元件、毛细管、温包和微动开关组成。当温包受热时,温包内感温介质受热膨胀所产生的体积增量,通过毛细管传递到弹性元件上,使弹性元件产生一个位移,这个位移经机构放大后指示出被测温度并带动微动开关工作,从而控制冷却系统的投入或退出。BWY(WTYK)-802A、803A 温控器采纳复合传感器技术,即仪表温包推动弹性元件的同时,能同步输出 Pt100 热电阻信号,此信号可远传到数百米以外的控制室,通过 XMT 数显温控仪同步显示并控制变压器油温。也可通过数显仪表,将 Pt100 热电阻信号转换成与计算机联网的直流标准信号(0~5V、1~5V、4~20mA)输出。三、主要技术指标(一)BWY(WTYK)-802、803 型1、正常工作条件: -30~+55℃2、测量范围: -20~+80℃ 0~+100℃ 0~+120℃ 0~+150℃3、指示精确度: 1.5 级4、控制性能: ①设定范围: 全量程可调② 设定精确度: ±3℃③ 开关差: 6±2℃④ 额定功率: AC 220V/3A⑤ 标准设定值:802:K1=55℃; K2=80℃ 803:K1=55℃; K2=65℃; K3=80℃5、仪表安装尺寸:详见外形及安装尺寸图(二)BWY(WTYK)-802A、803A 型1~5 条同上。6、输出 Pt100 铂电阻信号(附分度值)(三)XMT-288F 数显温控仪,另附说明书。(四)XMT-288FC 数显温控仪,另附说明书。四、温控器开关的设定1 、 开 关 设 定 : BWY ( WTYK ) -802 出 厂 时 的 标 准 设 定 值 为 K1=55℃ ;K2=80℃。BWY(WTYK)-803 出厂时的标准设定值为...
