手机音频电路原理设计说明

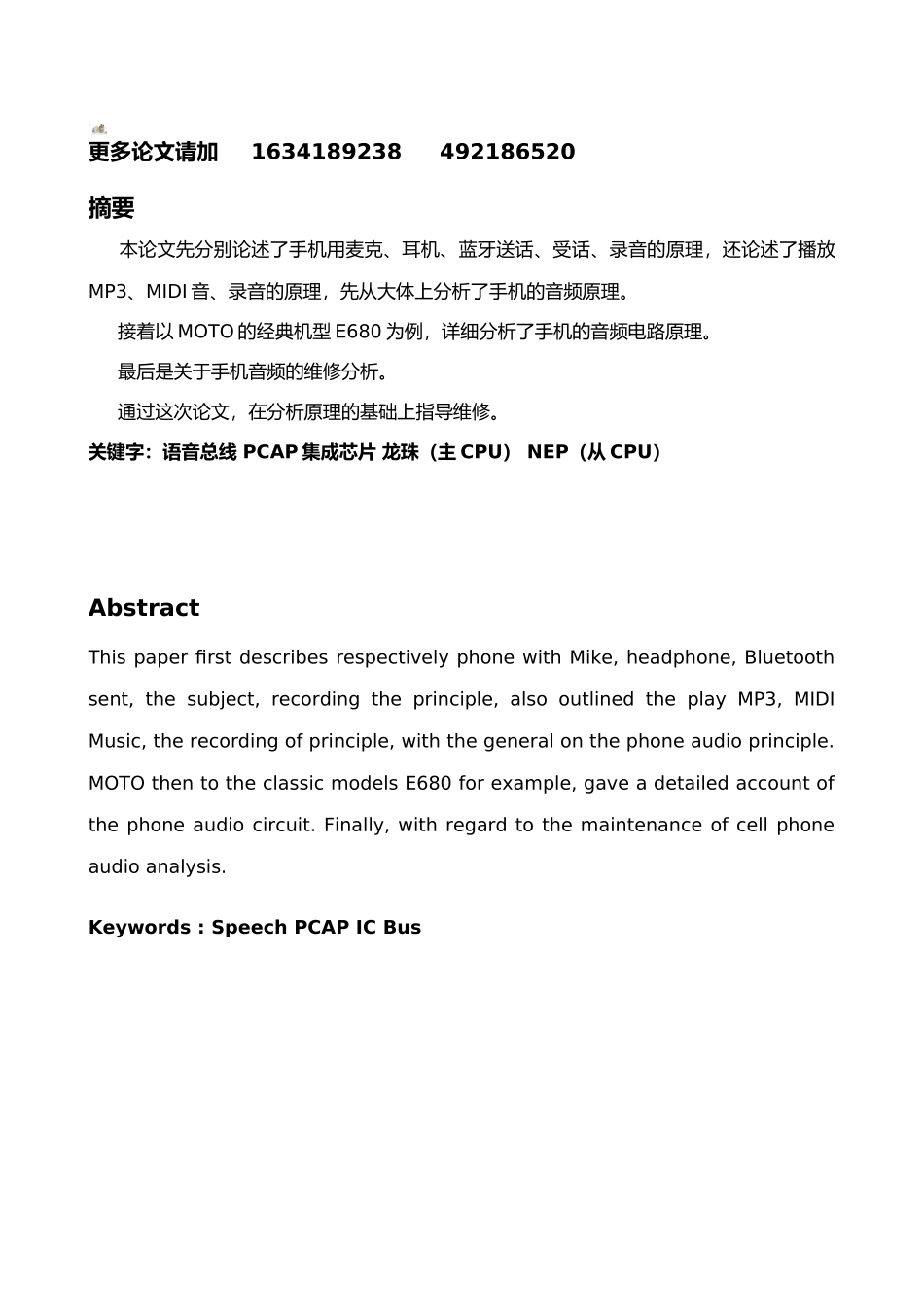

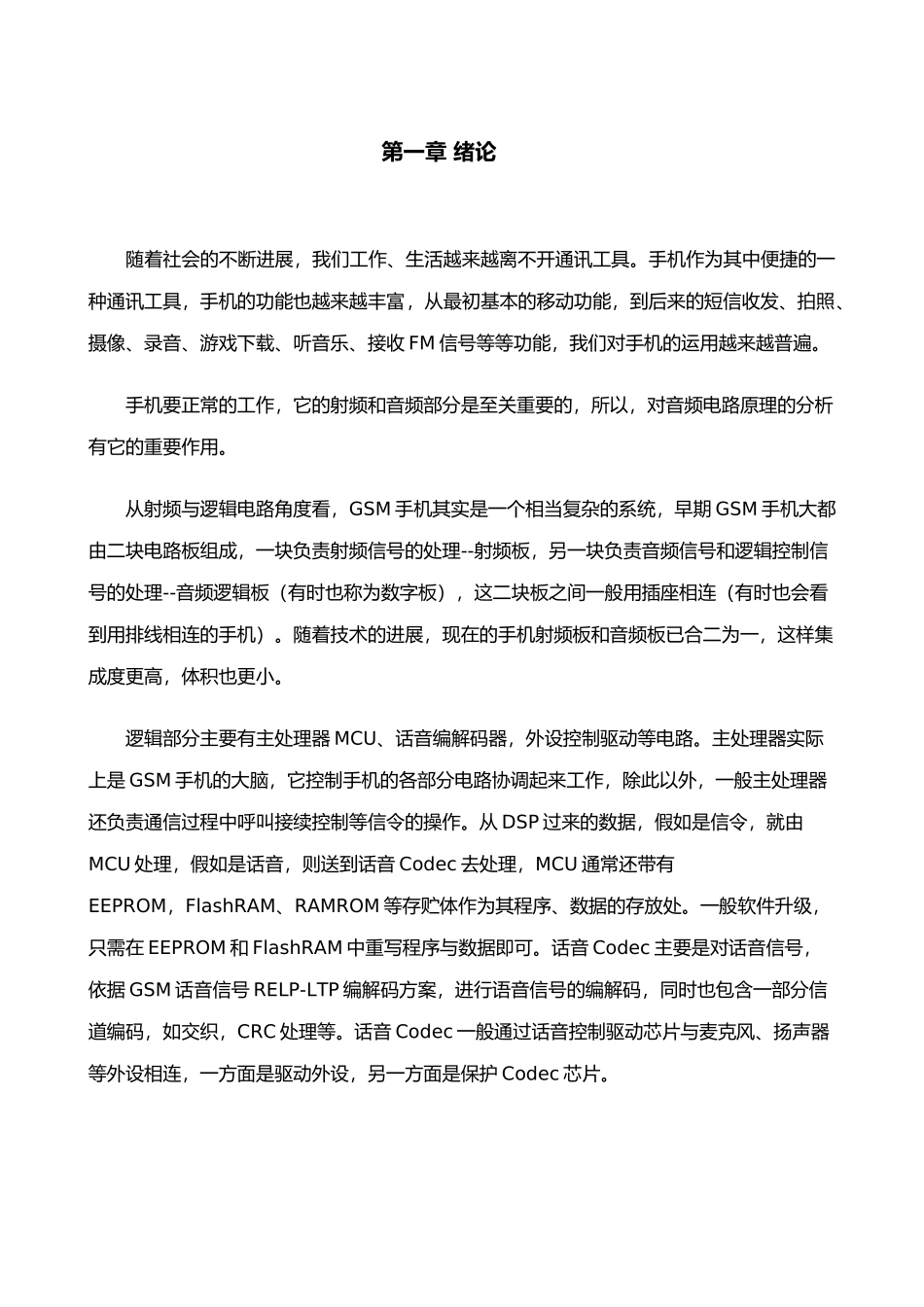

更多论文请加 1634189238 492186520摘要 本论文先分别论述了手机用麦克、耳机、蓝牙送话、受话、录音的原理，还论述了播放MP3、MIDI 音、录音的原理，先从大体上分析了手机的音频原理。 接着以 MOTO 的经典机型 E680 为例，详细分析了手机的音频电路原理。 最后是关于手机音频的维修分析。 通过这次论文，在分析原理的基础上指导维修。关键字：语音总线 PCAP 集成芯片 龙珠（主 CPU） NEP（从 CPU）Abstract This paper first describes respectively phone with Mike, headphone, Bluetooth sent, the subject, recording the principle, also outlined the play MP3, MIDI Music, the recording of principle, with the general on the phone audio principle. MOTO then to the classic models E680 for example, gave a detailed account of the phone audio circuit. Finally, with regard to the maintenance of cell phone audio analysis. Keywords : Speech PCAP IC Bus 目录第一章绪论 3第二章手机音频原理论述 42．1 主 MIC（麦克）的打原理 42．2 主听筒接原理 52．3 普通录音原理 52．4 播放普通录音原理 62．5 耳机送话原理 62．6 耳机受话原理 72．7 蓝牙打原理 72．8 蓝牙接原理 82．9 播放 MP3 原理 82．10 免提接原理 92．11 播放 MIDI 音原理 92．12 收音机使用原理 92．13 E680 音频原理总结 10第三章音频电路原理的详细分析 113．1 YAMAHA 电路原理分析 113．2 收音机电路原理分析 123．3 音频的路由选择 153．4 耳机电路原理分析 193．5 蓝牙电路原理分析:20第四章音频故障维修分析 214．1 无铃声故障 214．2 收音机不能调台,无声音 244．3 无振铃，耳机无声 254．4 插耳机无收音机 25第五章总结 29第一章 绪论随着社会的不断进展，我们工作、生活越来越离不开通讯工具。手机作为其中便捷的一种通讯工具，手机的功能也越来越丰富，从最初基本的移动功能，到后来的短信收发、拍照、摄像、录音、游戏下载、听音乐、接收 FM 信号等等功能，我们对手机的运用越来越普遍。手机要正常的工作，它的射频和音频部分是至关重要的，所以，对音频电路原理的分析有它的重要作用。从射频与逻辑电路角度看，GSM 手机其实是一个相当复杂的系统，早期 GSM 手机大都由二块电路板组成...
