托板冲压工艺与模具设计说明书

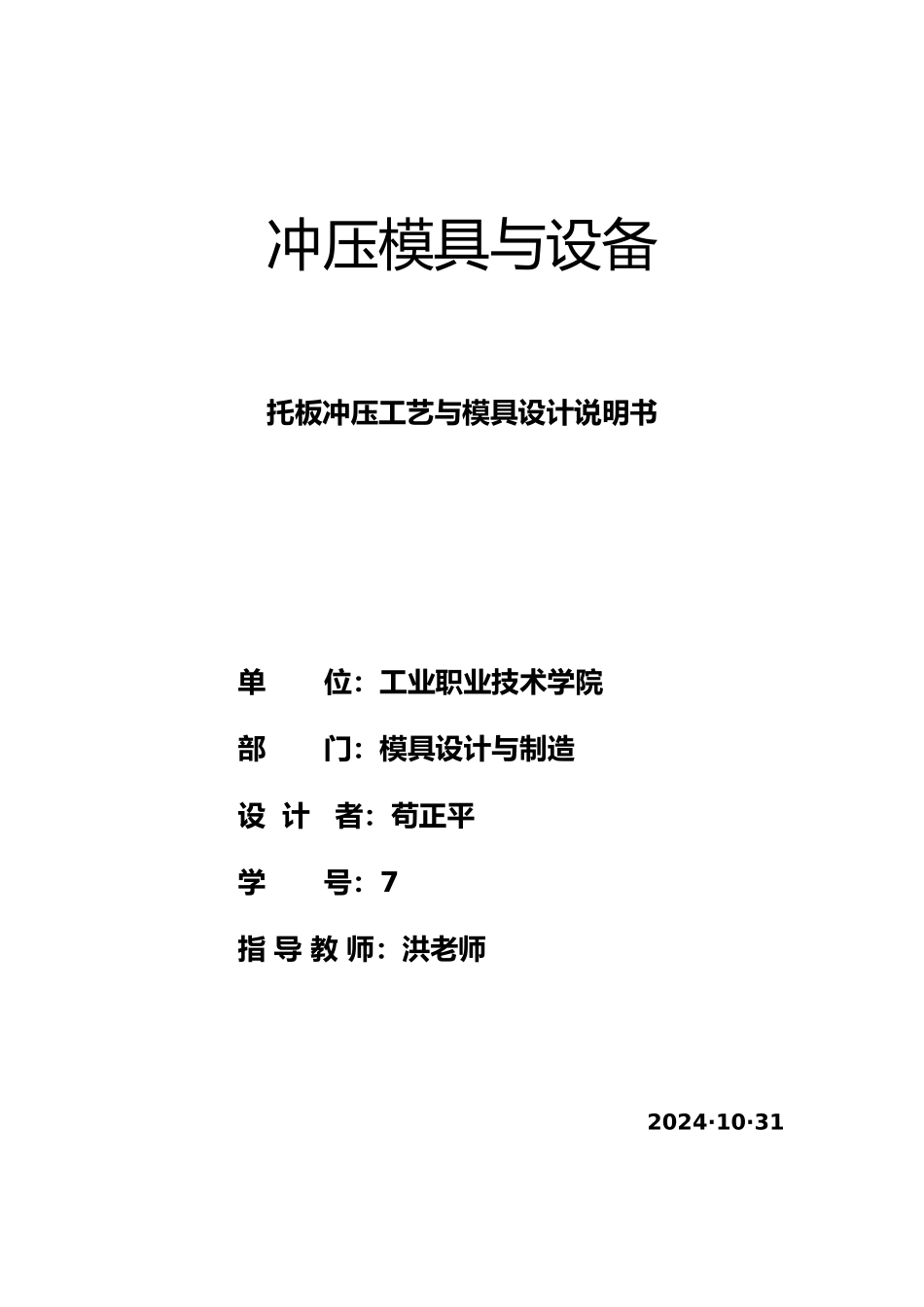

托板冲压工艺与模具设计说明书_第1页
1/39

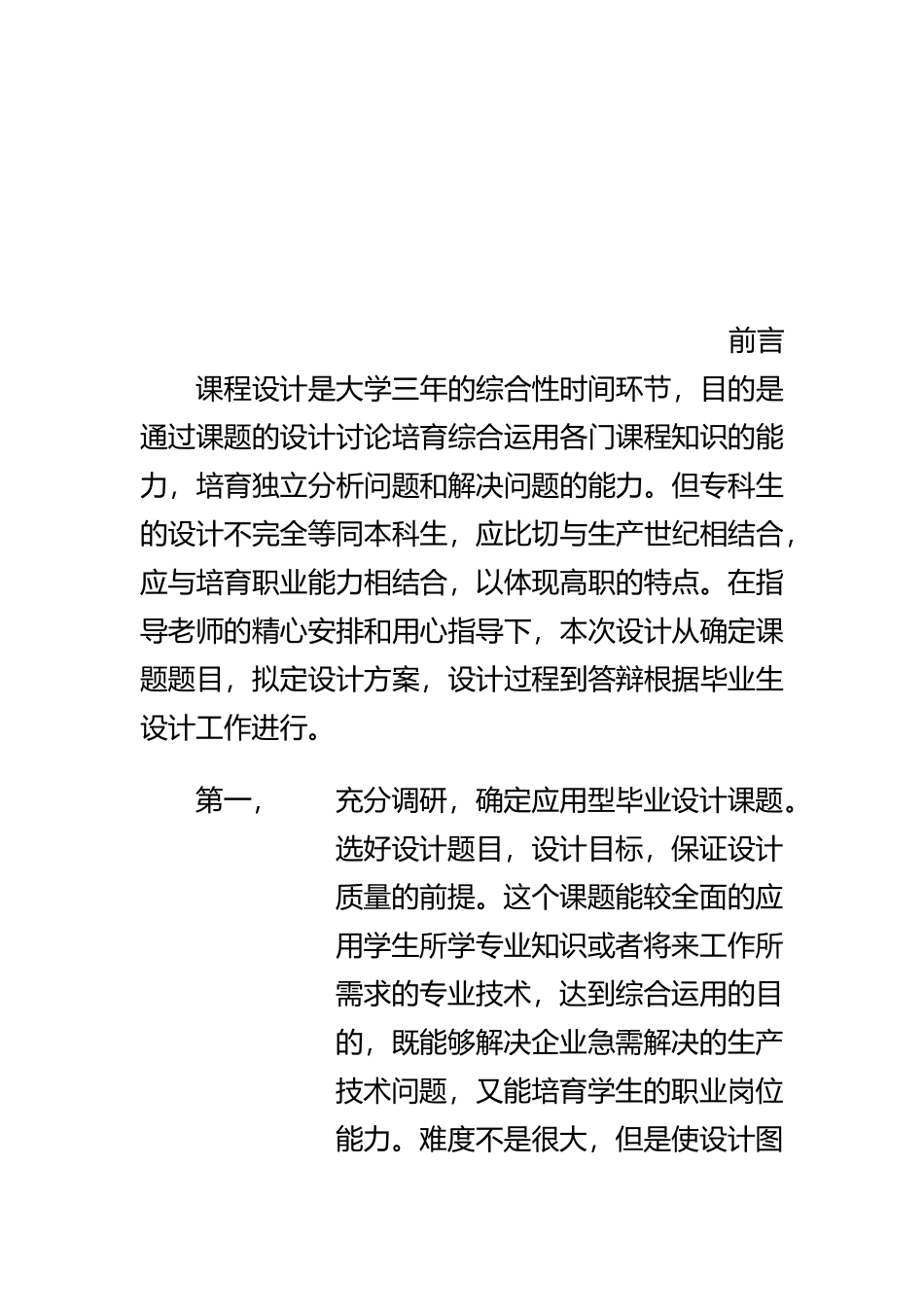

托板冲压工艺与模具设计说明书_第2页
2/39

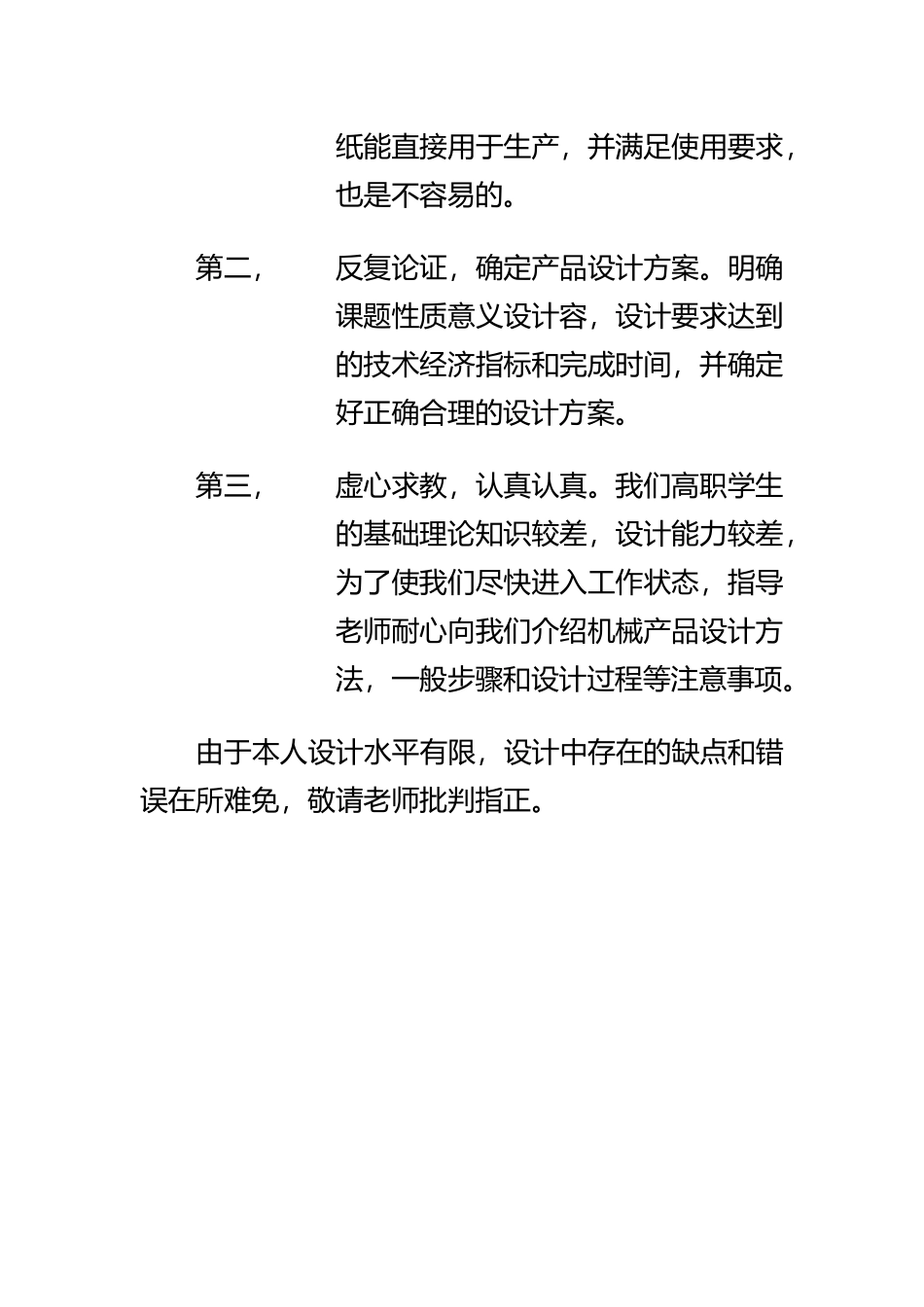

托板冲压工艺与模具设计说明书_第3页
3/39
冲压模具与设备托板冲压工艺与模具设计说明书单 位:工业职业技术学院部 门:模具设计与制造设 计 者:苟正平学 号:7指 导 教 师:洪老师2024·10·31前言课程设计是大学三年的综合性时间环节,目的是通过课题的设计讨论培育综合运用各门课程知识的能力,培育独立分析问题和解决问题的能力。但专科生的设计不完全等同本科生,应比切与生产世纪相结合,应与培育职业能力相结合,以体现高职的特点。在指导老师的精心安排和用心指导下,本次设计从确定课题题目,拟定设计方案,设计过程到答辩根据毕业生设计工作进行。第一,充分调研,确定应用型毕业设计课题。选好设计题目,设计目标,保证设计质量的前提。这个课题能较全面的应用学生所学专业知识或者将来工作所需求的专业技术,达到综合运用的目的,既能够解决企业急需解决的生产技术问题,又能培育学生的职业岗位能力。难度不是很大,但是使设计图纸能直接用于生产,并满足使用要求,也是不容易的。第二,反复论证,确定产品设计方案。明确课题性质意义设计容,设计要求达到的技术经济指标和完成时间,并确定好正确合理的设计方案。第三,虚心求教,认真认真。我们高职学生的基础理论知识较差,设计能力较差,为了使我们尽快进入工作状态,指导老师耐心向我们介绍机械产品设计方法,一般步骤和设计过程等注意事项。由于本人设计水平有限,设计中存在的缺点和错误在所难免,敬请老师批判指正。冲压件:托板生产批量:大批量材料:08Ft=2mm目 录绪论一、托板零件冲压工艺性分析1、批量2、材料3、结构与尺寸 4、精度与断面粗糙度二、托板冲压工艺流程与方案优化 1、冲压工艺类型 2、冲压工艺次数 3、冲压工艺顺序 4、冲压工艺的组合方案三、托板冲压工艺的工艺设计1、排样类型2、排样方式3、料边与搭边的确定4、条料宽度的确定5、材料利用率的计算6、定位装置的选择四、冲压设备选择 1、冲裁力的计算2、卸料力的计算 3、推件力的计算4、顶件力的计算 5、冲件的卸料方式 6、设备的选择 7、压力中心的确定5 托板冲压模具参数计算 1、模具凹凸模之间的间隙确定2、冲压模具刃口尺寸的计算 1)基准选取 2)刃口尺寸计算 3)模具制造方法3、凹模设计 4、凸模设计 5、模具闭合高度计算 6、弹簧的选用与其它零部件的确定6 设计并绘制模具装配图、选取标准件7 绘制非标准件零件图 总结 致 参考文献冲压件:托板生产批量:大批量材料:08Ft=2mm 第一章托板零件的工艺性分析...
