扣件式板模板支撑计算书

扣件式板模板支撑计算书_第1页

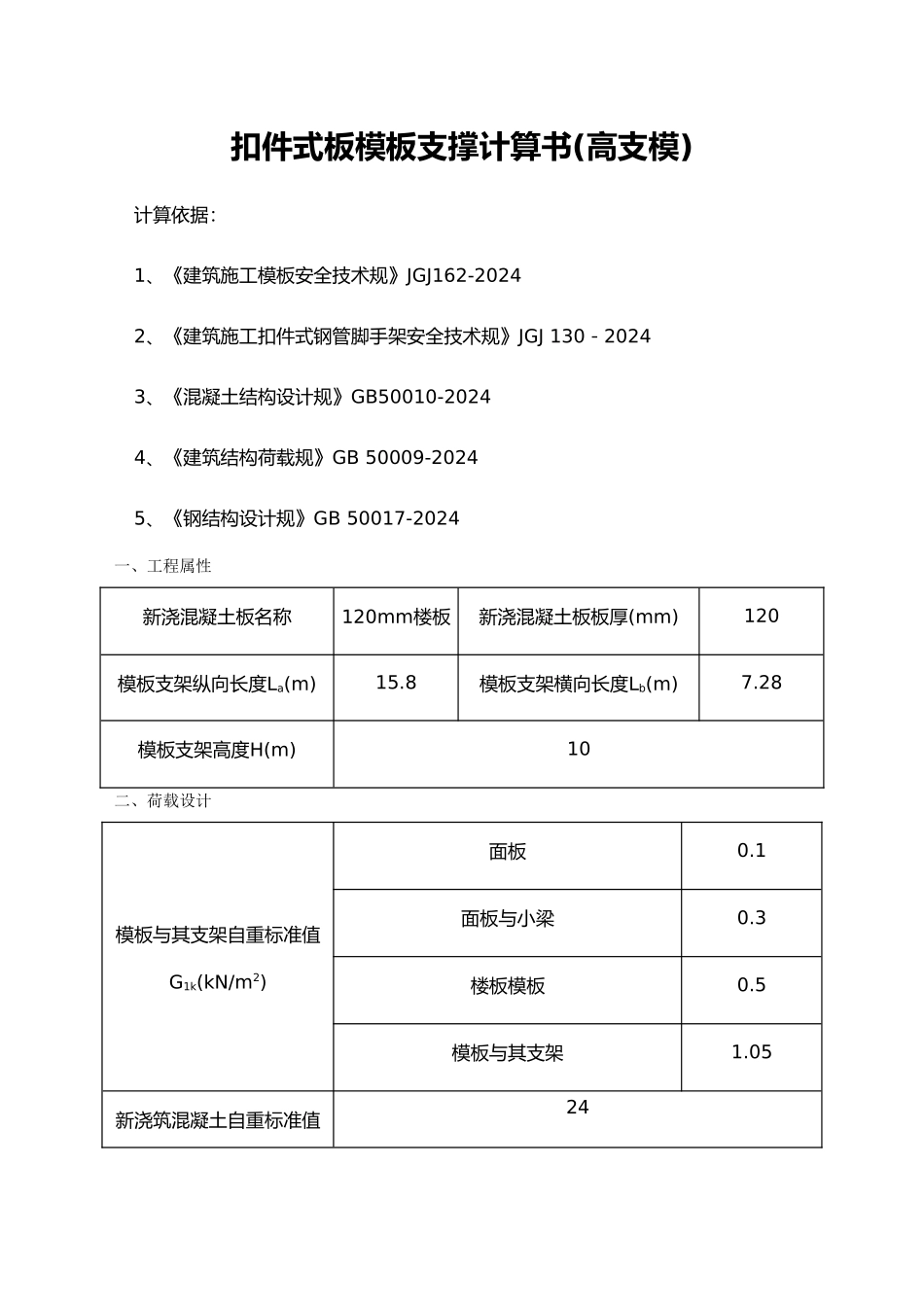

1/17
扣件式板模板支撑计算书_第2页

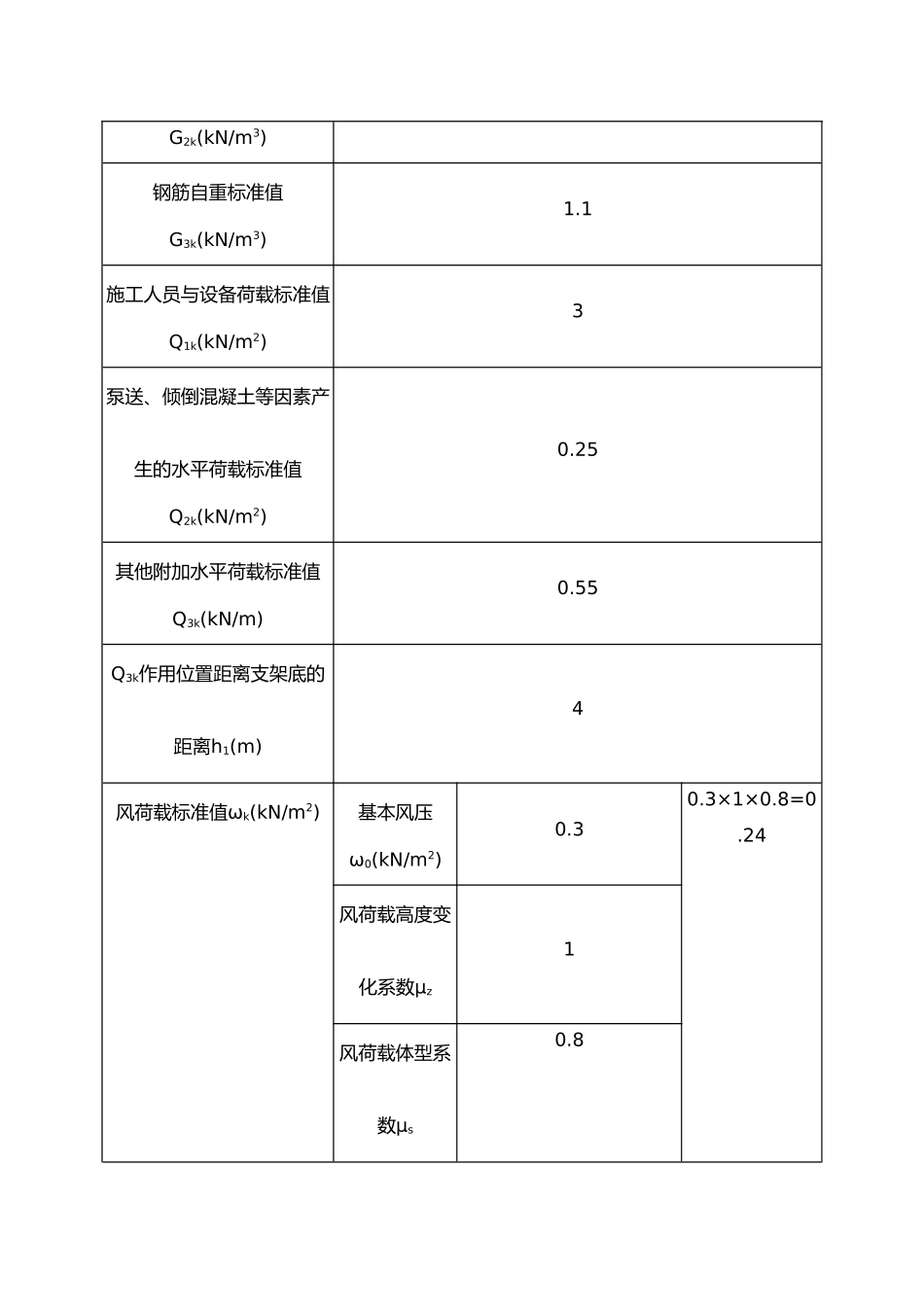

2/17
扣件式板模板支撑计算书_第3页

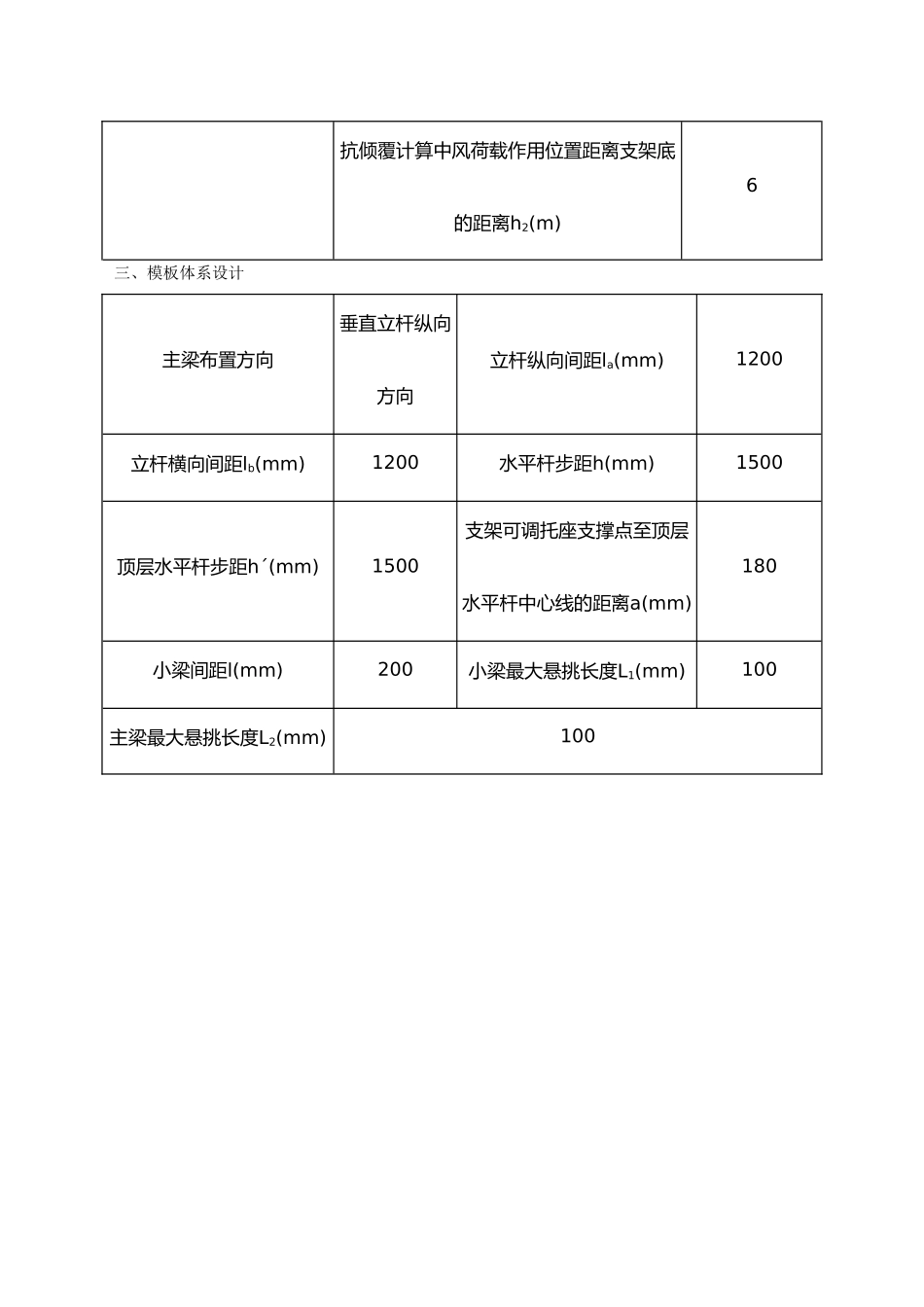

3/17
扣件式板模板支撑计算书(高支模) 计算依据: 1、《建筑施工模板安全技术规》JGJ162-2024 2、《建筑施工扣件式钢管脚手架安全技术规》JGJ 130-2024 3、《混凝土结构设计规》GB50010-2024 4、《建筑结构荷载规》GB 50009-2024 5、《钢结构设计规》GB 50017-2024 一、工程属性新浇混凝土板名称120mm楼板新浇混凝土板板厚(mm)120模板支架纵向长度La(m)15.8模板支架横向长度Lb(m)7.28模板支架高度H(m)10 二、荷载设计模板与其支架自重标准值G1k(kN/m2)面板0.1面板与小梁0.3楼板模板0.5模板与其支架1.05新浇筑混凝土自重标准值24G2k(kN/m3)钢筋自重标准值G3k(kN/m3)1.1施工人员与设备荷载标准值Q1k(kN/m2)3泵送、倾倒混凝土等因素产生的水平荷载标准值Q2k(kN/m2)0.25其他附加水平荷载标准值Q3k(kN/m)0.55Q3k作用位置距离支架底的距离h1(m)4风荷载标准值ωk(kN/m2)基本风压ω0(kN/m2)0.30.3×1×0.8=0.24风荷载高度变化系数μz1风荷载体型系数μs0.8抗倾覆计算中风荷载作用位置距离支架底的距离h2(m)6 三、模板体系设计主梁布置方向垂直立杆纵向方向立杆纵向间距la(mm)1200立杆横向间距lb(mm)1200水平杆步距h(mm)1500顶层水平杆步距hˊ(mm)1500支架可调托座支撑点至顶层水平杆中心线的距离a(mm)180小梁间距l(mm)200小梁最大悬挑长度L1(mm)100主梁最大悬挑长度L2(mm)100平面图纵向剖面图横向剖面图 四、面板验算面板类型覆面木胶合板厚度t(mm)12抗弯强度设计值f(N/mm2)29弹性模量E(N/mm2)9000计算方式四等跨梁 按四等跨梁 ,取1m单位宽度计算。计算简图如下 : W=bt2/6=1000×122/6=24000mm4 I=bt3/12=1000×123/12=144000mm3 承载能力极限状态 q1=γGb(G1k+(G2k+G3k)h0)+γQbQ1k=1.2×1×(0.1+(24+1.1) ×0.12)+1.4×1×3=7.934kN/m q1静=γGb(G1k+(G2k+G3k)h0)=1.2×1×(0.1+(24+1.1) ×0.12)=3.734kN/m q1活=γQbQ1k=1.4×1×3=4.2kN/m 正常使用极限状态 q=γGb(G1k+(G2k+G3k)h0)+γQbQ1k=1×1×(0.1+(24+1.1) ×0.12)+1×1×3=6.112kN/m 1、强度验算 Mmax=0.107q1静l2+0.121q1活l2=0.107×3.734×0.22+0.121×3.734×0.22=0.036kN·m σ=Mmax/W=0.036×106/(24000×103)=1.5N/mm2≤[f]=29N/mm2 满足要求! 2、挠度验算 νmax=0.632ql4/(100EI)=0.632×6.112×2024/(100×9000×144000)=0.048mm νmax=0.048 mm≤min{200/150,10}=1.333mm 满足要求! 五、小梁验算小梁材质与类型矩形木楞截面类型截面惯性矩...
