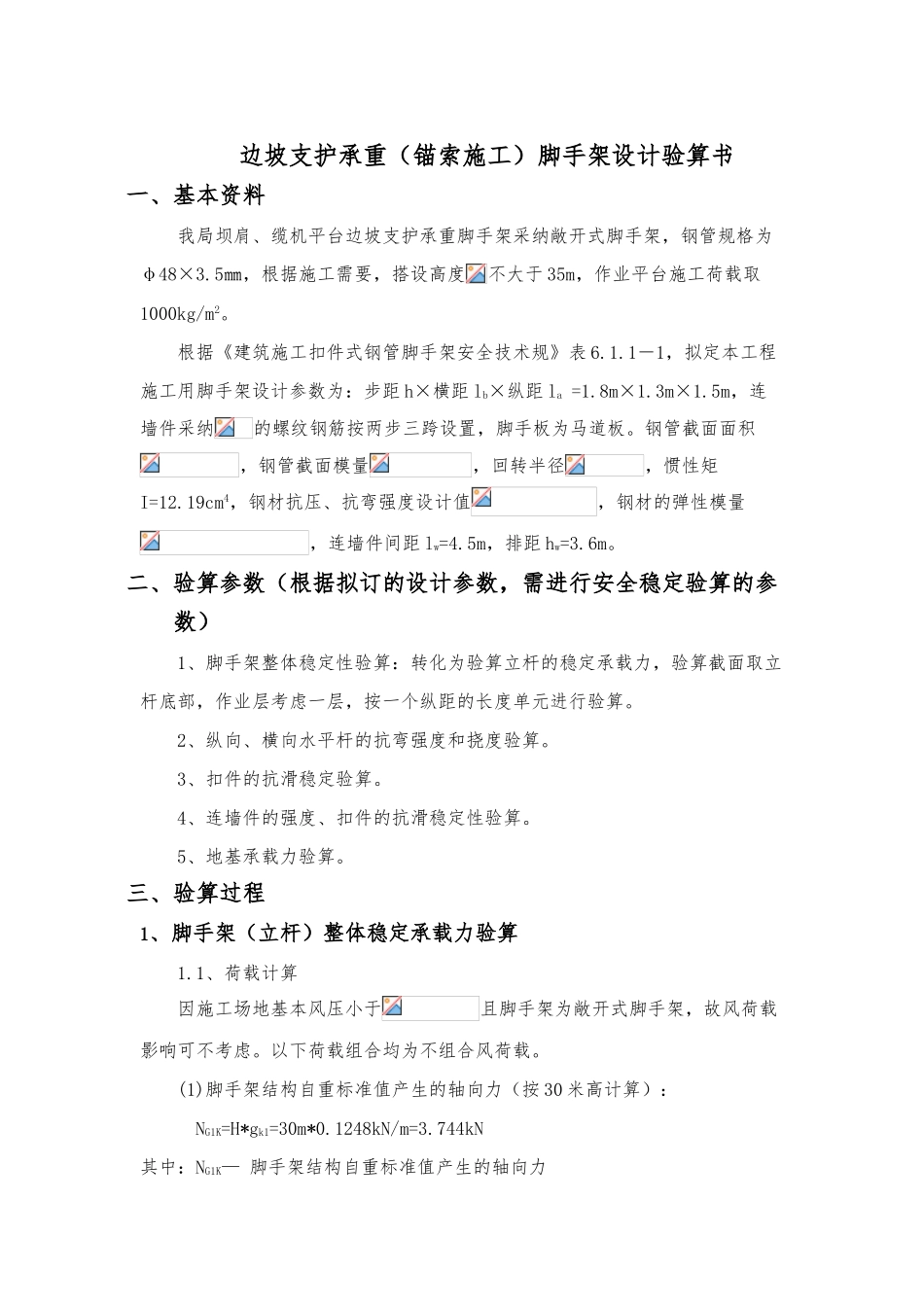

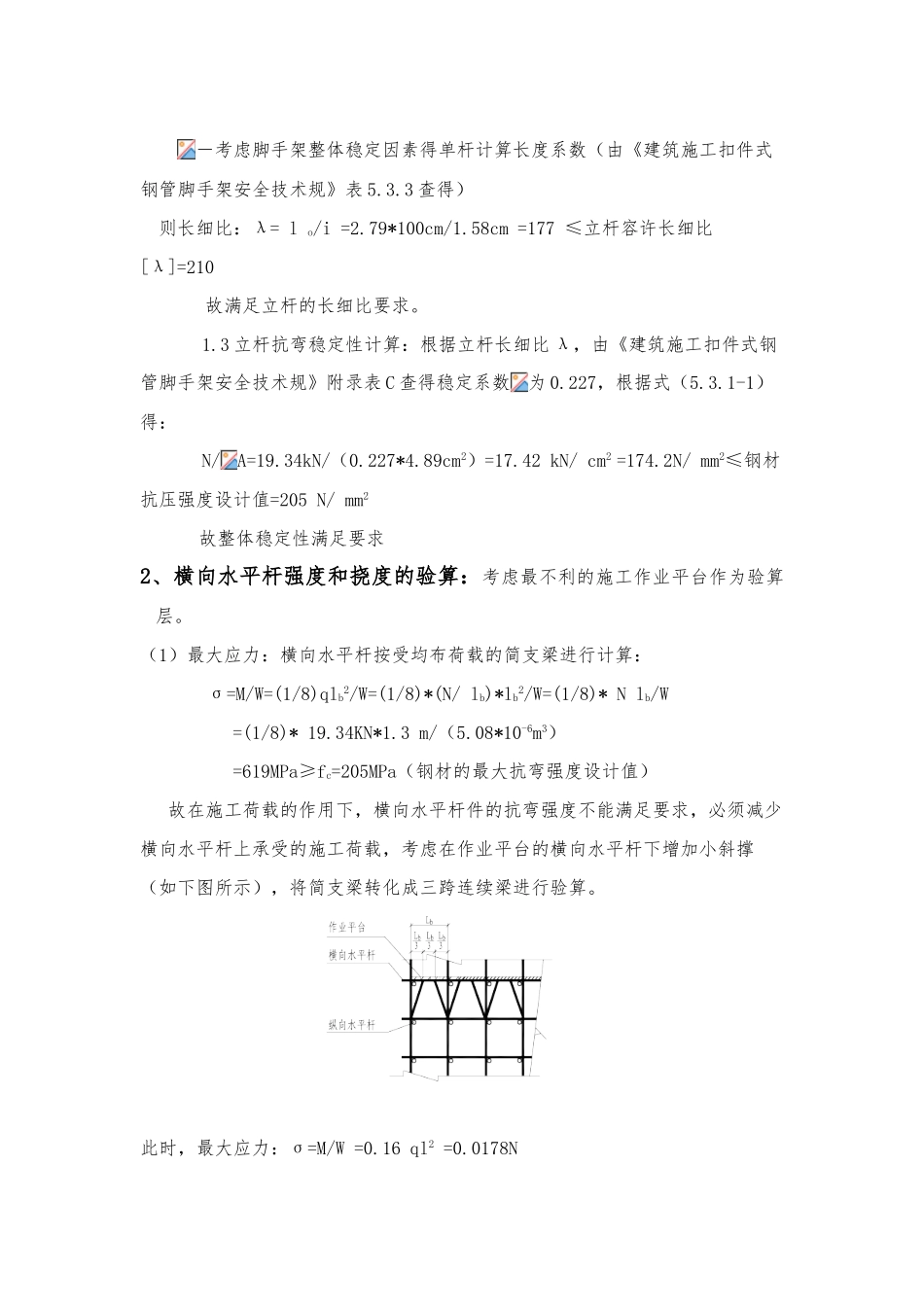

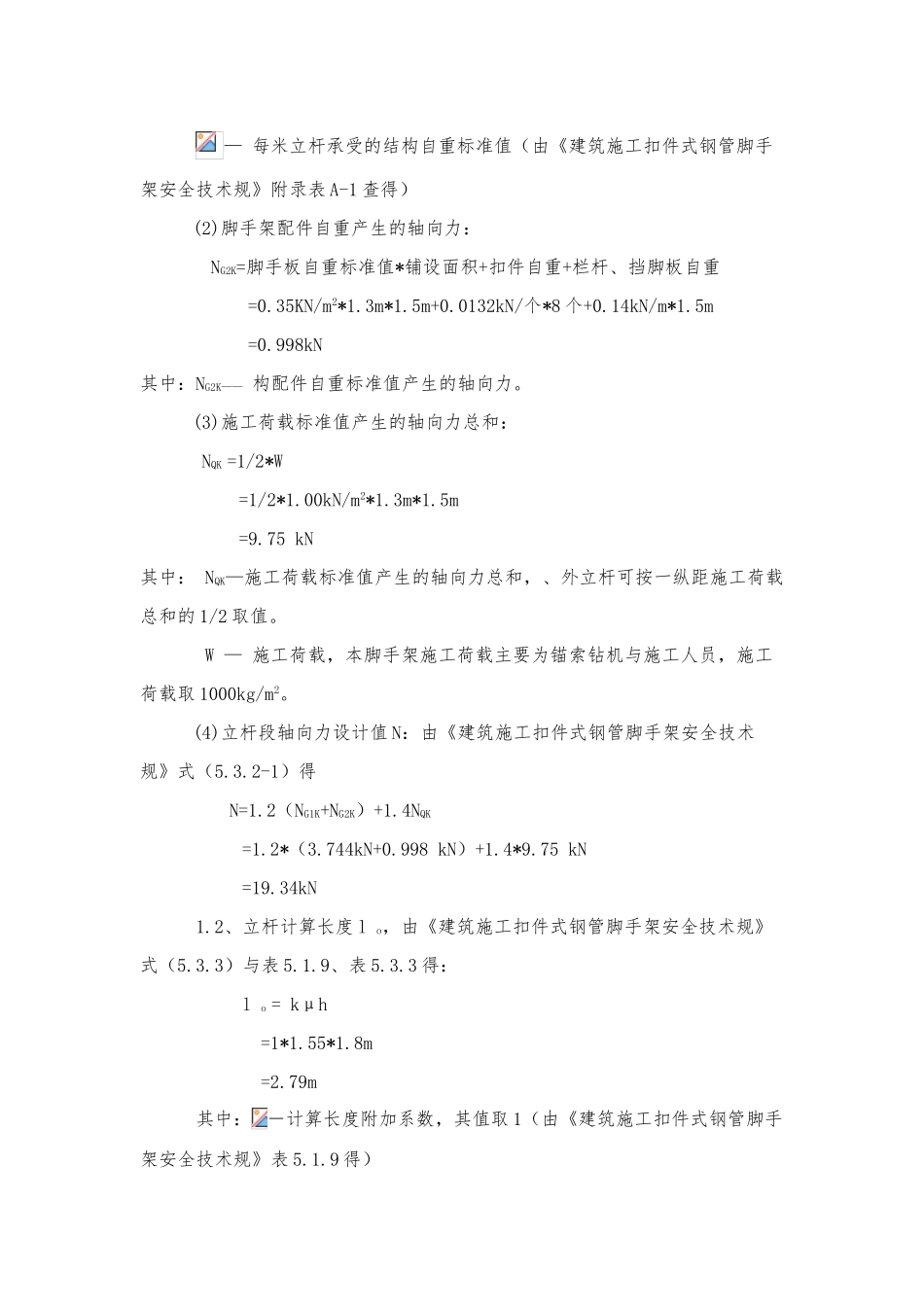

边坡支护承重（锚索施工）脚手架设计验算书一、基本资料我局坝肩、缆机平台边坡支护承重脚手架采纳敞开式脚手架，钢管规格为φ48×3.5㎜，根据施工需要，搭设高度不大于 35m，作业平台施工荷载取1000kg/m2。根据《建筑施工扣件式钢管脚手架安全技术规》表 6.1.1－1，拟定本工程施工用脚手架设计参数为：步距 h×横距 lb×纵距 la =1.8m×1.3m×1.5m，连墙件采纳的螺纹钢筋按两步三跨设置，脚手板为马道板。钢管截面面积，钢管截面模量，回转半径，惯性矩I=12.19cm4，钢材抗压、抗弯强度设计值，钢材的弹性模量，连墙件间距 lw=4.5m，排距 hw=3.6m。二、验算参数（根据拟订的设计参数，需进行安全稳定验算的参数）1、脚手架整体稳定性验算：转化为验算立杆的稳定承载力，验算截面取立杆底部，作业层考虑一层，按一个纵距的长度单元进行验算。2、纵向、横向水平杆的抗弯强度和挠度验算。3、扣件的抗滑稳定验算。4、连墙件的强度、扣件的抗滑稳定性验算。5、地基承载力验算。三、验算过程1、脚手架（立杆）整体稳定承载力验算1.1、荷载计算因施工场地基本风压小于且脚手架为敞开式脚手架，故风荷载影响可不考虑。以下荷载组合均为不组合风荷载。(1)脚手架结构自重标准值产生的轴向力（按 30 米高计算）：NG1K=H*gk1=30m*0.1248kN/m=3.744kN其中：NG1K— 脚手架结构自重标准值产生的轴向力— 每米立杆承受的结构自重标准值（由《建筑施工扣件式钢管脚手架安全技术规》附录表 A-1 查得） (2)脚手架配件自重产生的轴向力：NG2K=脚手板自重标准值*铺设面积+扣件自重+栏杆、挡脚板自重=0.35KN/m2*1.3m*1.5m+0.0132kN/个*8 个+0.14kN/m*1.5m=0.998kN其中：NG2K—— 构配件自重标准值产生的轴向力。 (3)施工荷载标准值产生的轴向力总和：NQK =1/2*W =1/2*1.00kN/m2*1.3m*1.5m =9.75 kN其中： NQK—施工荷载标准值产生的轴向力总和，、外立杆可按一纵距施工荷载总和的 1/2 取值。W — 施工荷载，本脚手架施工荷载主要为锚索钻机与施工人员，施工荷载取 1000kg/m2。 (4)立杆段轴向力设计值 N：由《建筑施工扣件式钢管脚手架安全技术规》式（5.3.2-1）得N=1.2（NG1K+NG2K）+1.4NQK =1.2*（3.744kN+0.998 kN）+1.4*9.75 kN =19.34kN1.2、立杆计算长度 l o，由《建筑施工扣件式钢管脚手架安全技术规》式（5.3.3）与表 5.1.9、表 5.3.3 得：l o = kμh =1*1.55*1.8m =2.79m其中：－计算长度附加系数，其值取 1（由《...
