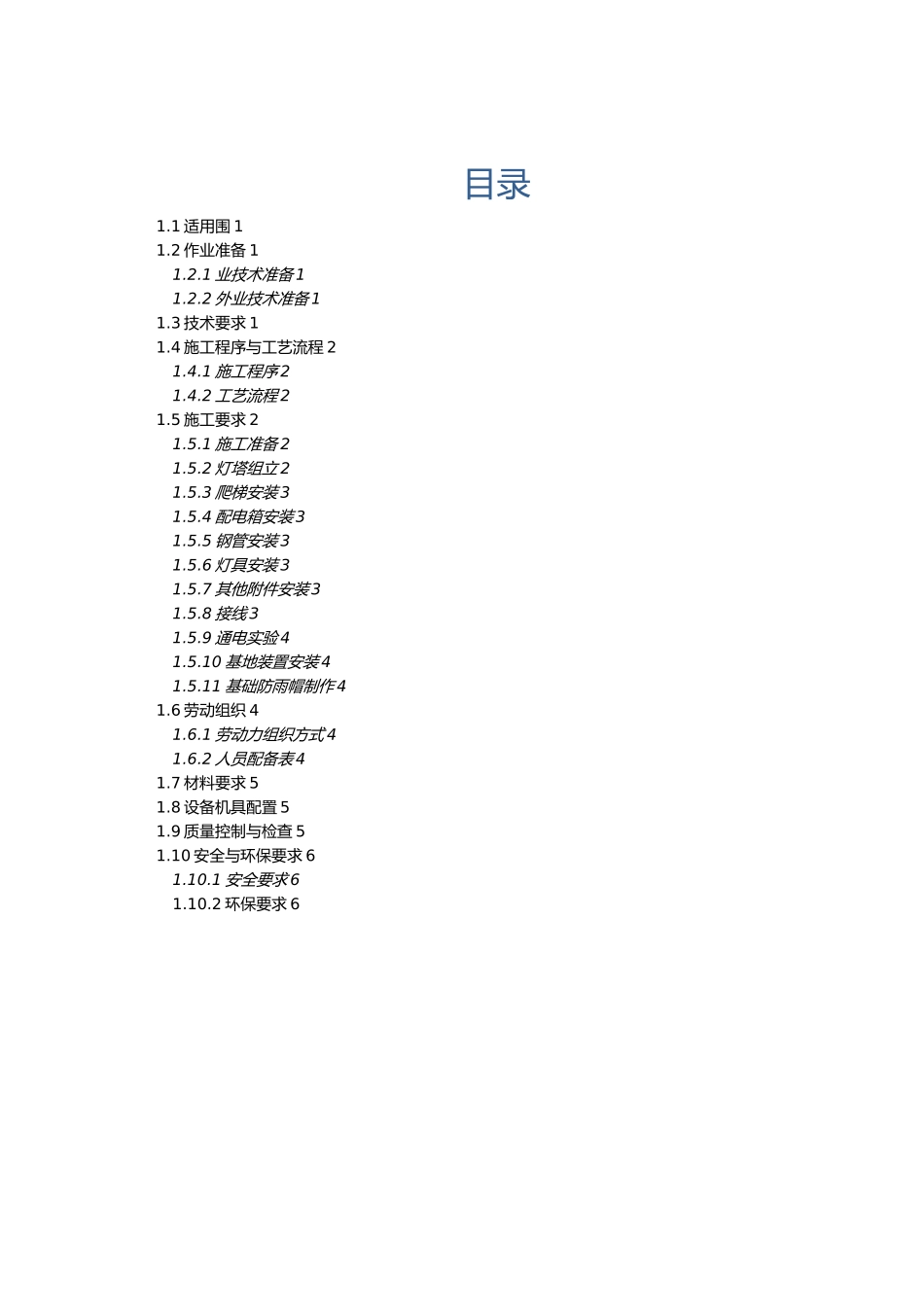

目录1.1 适用围 11.2 作业准备 11.2.1 业技术准备 11.2.2 外业技术准备 11.3 技术要求 11.4 施工程序与工艺流程 21.4.1 施工程序 21.4.2 工艺流程 21.5 施工要求 21.5.1 施工准备 21.5.2 灯塔组立 21.5.3 爬梯安装 31.5.4 配电箱安装 31.5.5 钢管安装 31.5.6 灯具安装 31.5.7 其他附件安装 31.5.8 接线 31.5.9 通电实验 41.5.10 基地装置安装 41.5.11 基础防雨帽制作 41.6 劳动组织 41.6.1 劳动力组织方式 41.6.2 人员配备表 41.7 材料要求 51.8 设备机具配置 51.9 质量控制与检查 51.10 安全与环保要求 61.10.1 安全要求 61.10.2 环保要求 6投光灯塔安装施工作业指导书1.1 适用围适用于普速铁路电力工程投光灯塔安装施工1.2 作业准备1.2.1 业技术准备作业指导书编制后,应在开工前组织技术人员仔细学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底。对参加施工人员进行上岗前技术培训,考核合格后持证上岗。1.2.2 外业技术准备施工作业层中所涉与的各种外部技术数据收集。修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。1.3 技术要求1、灯塔的金属构件未采纳镀锌制品时,表面应做防腐处理。2、灯塔组立后的倾斜度不应大于 3‰,不得存在扭曲现象。3、电气装置安装应符合以下规定:1)、投光灯配线应采纳软管或钢管配线,接头处应设接线盒。2)、灯塔上的配线钢管要横平竖直,固定卡子要均匀分布,卡子与钢管终端、转弯处两侧与电气具边缘应保持 150~500mm 的距离。3)、管导线不允许有接头。4)、配电箱结构严密,安装牢固,配线整齐,导线绝缘不小于 0.5MΩ。5)、灯塔各部均有可靠的接地,接地电阻不应大于 10Ω。1.4 施工程序与工艺流程1.4.1施工程序施工程序为:施工准备→灯塔组立→爬梯安装→配电箱安装→钢管安装→灯具安装→附件安装→接线→通电试验→接地装置安装→基础防雨帽制作→填写安装记录1.4.2工艺流程1.5 施工要求1.5.1施工准备1、熟悉 21 米投光灯塔的施工设计图纸,并备料。2、到现场查看投光灯塔组装的实际位置与场地情况。3、检查确认投光灯塔的基础质量、预埋钢管的位置与地脚螺栓的间距。1.5.2灯塔组立 本灯塔以整体焊接式投光灯塔组装为例。1、吊车就位,做起吊准备。测量准备灯塔组立爬梯安装配电箱安装钢管...
