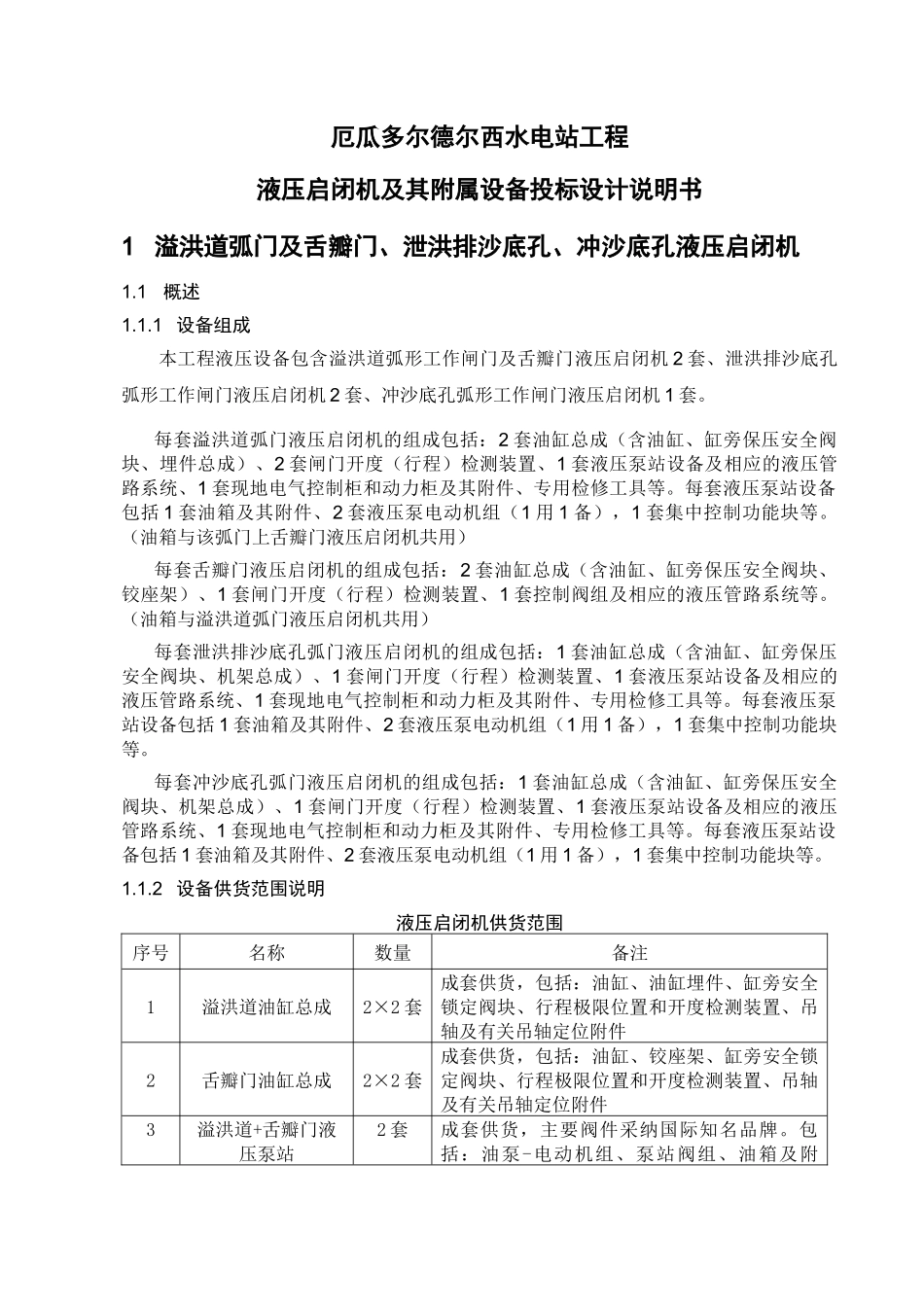

厄瓜多尔德尔西水电站工程液压启闭机及其附属设备投标设计说明书1 溢洪道弧门及舌瓣门、泄洪排沙底孔、冲沙底孔液压启闭机1.1概述1.1.1 设备组成本工程液压设备包含溢洪道弧形工作闸门及舌瓣门液压启闭机 2 套、泄洪排沙底孔弧形工作闸门液压启闭机 2 套、冲沙底孔弧形工作闸门液压启闭机 1 套。每套溢洪道弧门液压启闭机的组成包括：2 套油缸总成（含油缸、缸旁保压安全阀块、埋件总成）、2 套闸门开度（行程）检测装置、1 套液压泵站设备及相应的液压管路系统、1 套现地电气控制柜和动力柜及其附件、专用检修工具等。每套液压泵站设备包括 1 套油箱及其附件、2 套液压泵电动机组（1 用 1 备），1 套集中控制功能块等。（油箱与该弧门上舌瓣门液压启闭机共用）每套舌瓣门液压启闭机的组成包括：2 套油缸总成（含油缸、缸旁保压安全阀块、铰座架）、1 套闸门开度（行程）检测装置、1 套控制阀组及相应的液压管路系统等。（油箱与溢洪道弧门液压启闭机共用）每套泄洪排沙底孔弧门液压启闭机的组成包括：1 套油缸总成（含油缸、缸旁保压安全阀块、机架总成）、1 套闸门开度（行程）检测装置、1 套液压泵站设备及相应的液压管路系统、1 套现地电气控制柜和动力柜及其附件、专用检修工具等。每套液压泵站设备包括 1 套油箱及其附件、2 套液压泵电动机组（1 用 1 备），1 套集中控制功能块等。每套冲沙底孔弧门液压启闭机的组成包括：1 套油缸总成（含油缸、缸旁保压安全阀块、机架总成）、1 套闸门开度（行程）检测装置、1 套液压泵站设备及相应的液压管路系统、1 套现地电气控制柜和动力柜及其附件、专用检修工具等。每套液压泵站设备包括 1 套油箱及其附件、2 套液压泵电动机组（1 用 1 备），1 套集中控制功能块等。1.1.2 设备供货范围说明液压启闭机供货范围序号名称数量备注1溢洪道油缸总成2×2 套成套供货，包括：油缸、油缸埋件、缸旁安全锁定阀块、行程极限位置和开度检测装置、吊轴及有关吊轴定位附件2舌瓣门油缸总成2×2 套成套供货，包括：油缸、铰座架、缸旁安全锁定阀块、行程极限位置和开度检测装置、吊轴及有关吊轴定位附件3溢洪道+舌瓣门液压泵站2 套成套供货，主要阀件采纳国际知名品牌。包括：油泵-电动机组、泵站阀组、油箱及附件、端子箱、必要的机架、管路系统、必要的附件、专用检修工具4泄洪排沙底孔油缸总成2 套成套供货，包括：油缸、油缸机架、缸旁安全锁定阀块、行程极限...
