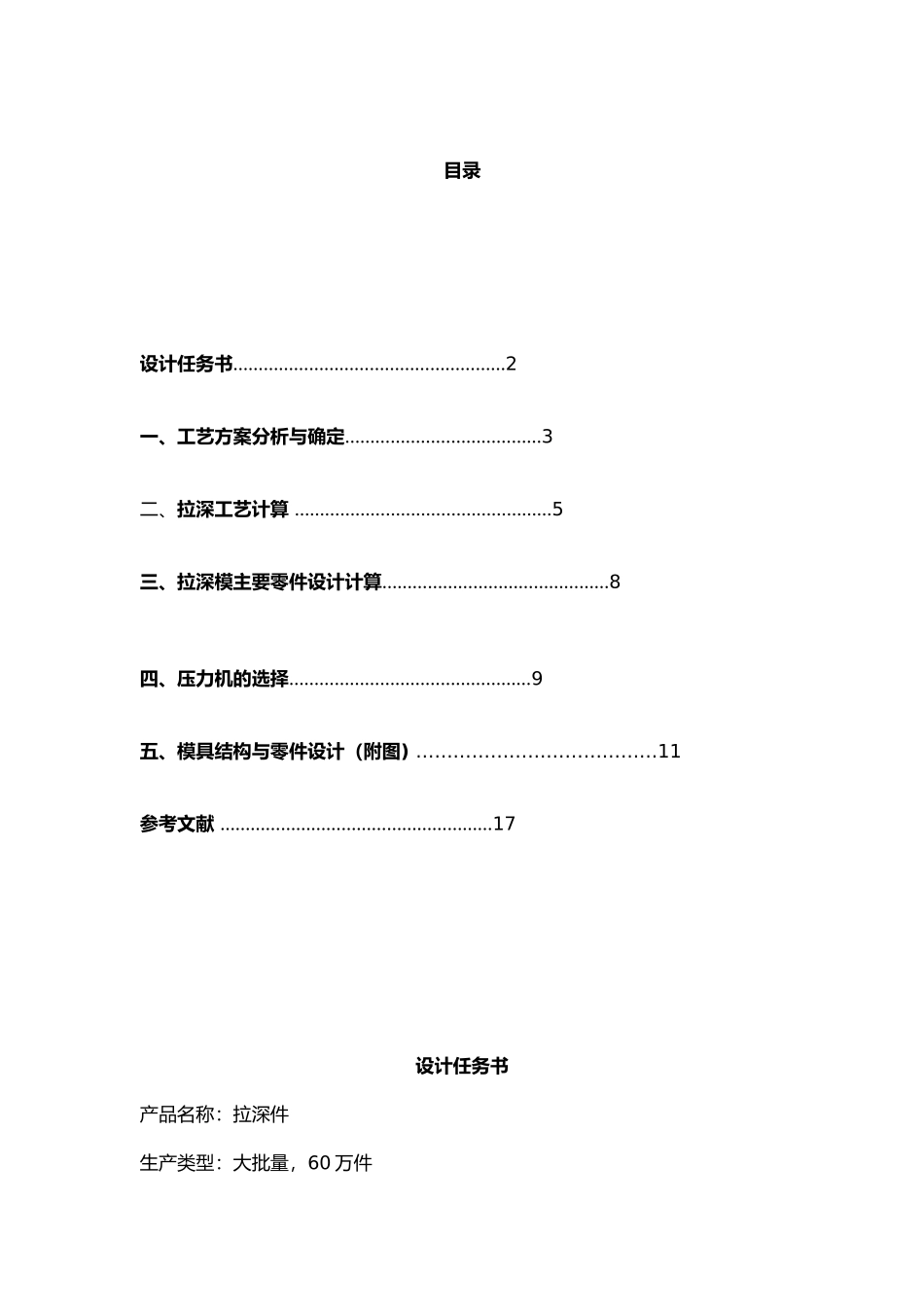

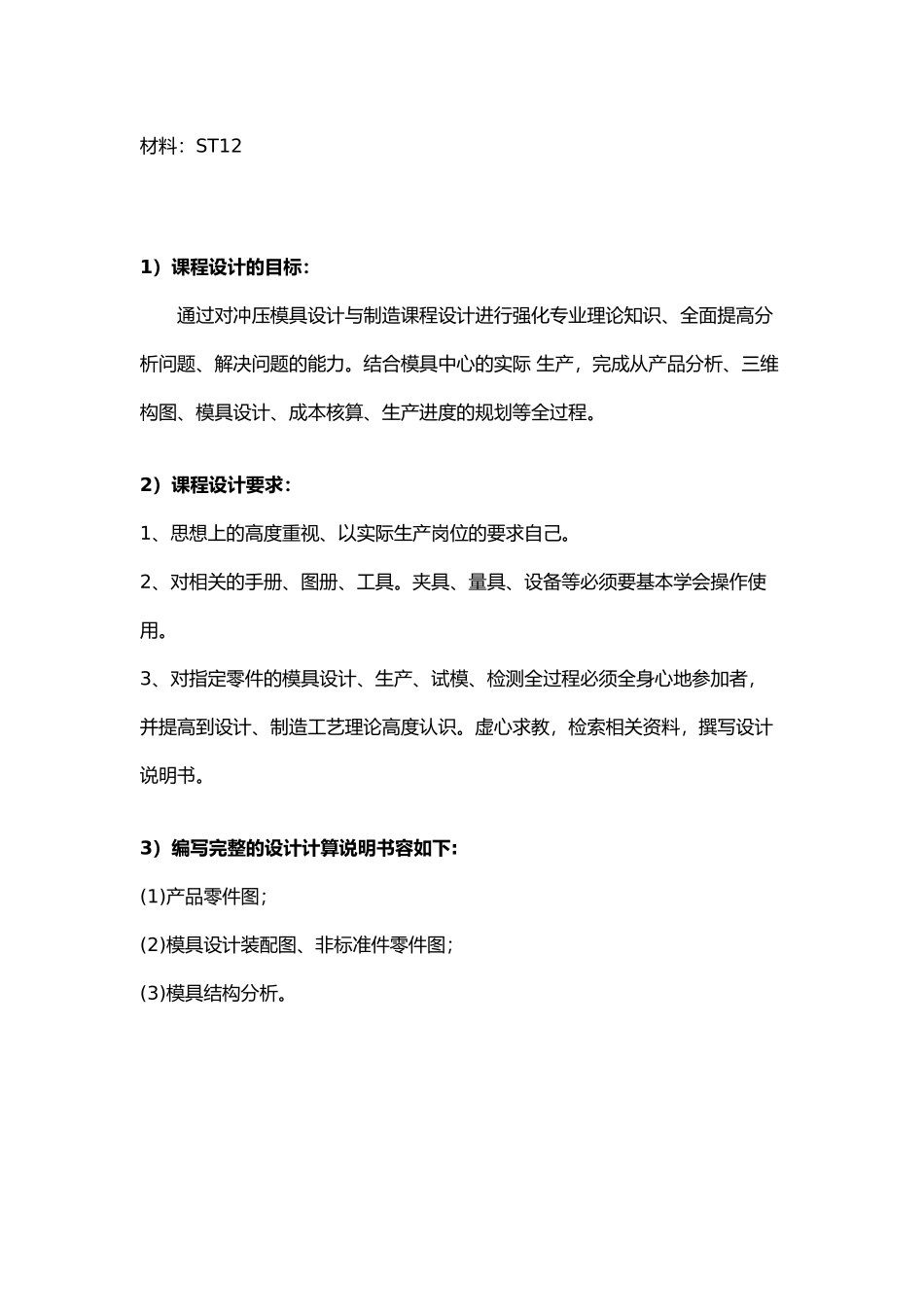

目录设计任务书………………………………………………2一、工艺方案分析与确定…………………………………3二、拉深工艺计算 ……………………………………………5三、拉深模主要零件设计计算………………………………………8四、压力机的选择…………………………………………9五、模具结构与零件设计（附图) …………………………………11参考文献 ………………………………………………17设计任务书产品名称：拉深件生产类型：大批量，60 万件材料：ST121）课程设计的目标：通过对冲压模具设计与制造课程设计进行强化专业理论知识、全面提高分析问题、解决问题的能力。结合模具中心的实际 生产，完成从产品分析、三维构图、模具设计、成本核算、生产进度的规划等全过程。2）课程设计要求：1、思想上的高度重视、以实际生产岗位的要求自己。2、对相关的手册、图册、工具。夹具、量具、设备等必须要基本学会操作使用。3、对指定零件的模具设计、生产、试模、检测全过程必须全身心地参加者，并提高到设计、制造工艺理论高度认识。虚心求教，检索相关资料，撰写设计说明书。3）编写完整的设计计算说明书容如下:(1)产品零件图；(2)模具设计装配图、非标准件零件图；(3)模具结构分析。工艺方案的分析与确定零件结构：根据零件图尺寸要求，此件属于高矩形件。尺寸要求较松，均为自由公差。故可采纳矩形拉深工艺拉深此件。此件的公差等级均按 IT13 级要求。一．压力机的选择与毛坯选择（一）P=ltQb =[180X2+100X2+2πX（28+96)/2]X300=379.116Pp=k1P 所以压力机压力为 660.毛坯的选择 刃口：Dd=（445.36-0.5X0.8）+0.06=444.96 Dp=(444.96-0.1)=444.86 L=H+Ry-0.43(8+8)=127.88凹模刃口高度 6-8mm二.拉深工艺计算(1)确定修边余量因为△h=0.04H=0.05X100=5.0mm查表可得,修边余量=5.0mm(2) 计算毛坯尺寸a.把工件分成两部分，一部分是不带凸缘的八边形件，另一部分是凸缘部分，凸缘部分视为一个八边形。b.计算尺寸方向圆弧半径(Rb)时，需按毛坯表面积与工件表面积相似的原则来计算，即：BXB(方形件毛坯面积)+B1XB1(正方形环面积)=πRb2方形件毛坯面积B X B=B2+4B(H-0.43rp)-1.72rc(H+0.5rc)-4rp(0.11rp-0.18rc)=1162+4X116(100-0.43X8)-1.72X8(100+0.5X8)-4X(0.11X8-0.18X 8)=56831.04mm2正方形环面积 B1XB1=(166)2-(116)2=14100mm2则 BXB+B1XB1=56831.04+14100=70931.04=πRb2所以长度方向圆弧半径 Rb=150.3mm宽度方向圆弧半径 RaRa...
