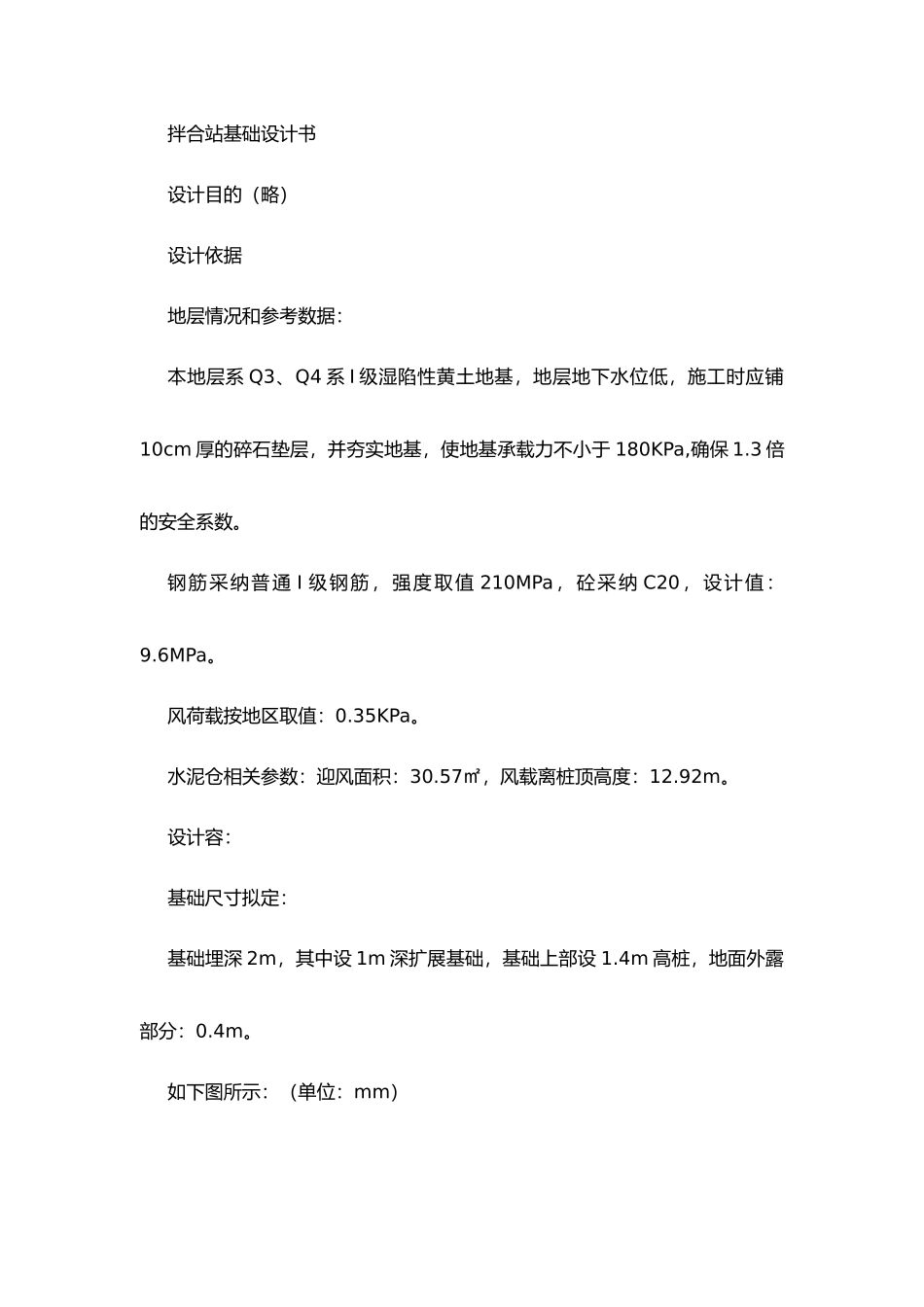

拌合站基础设计说明

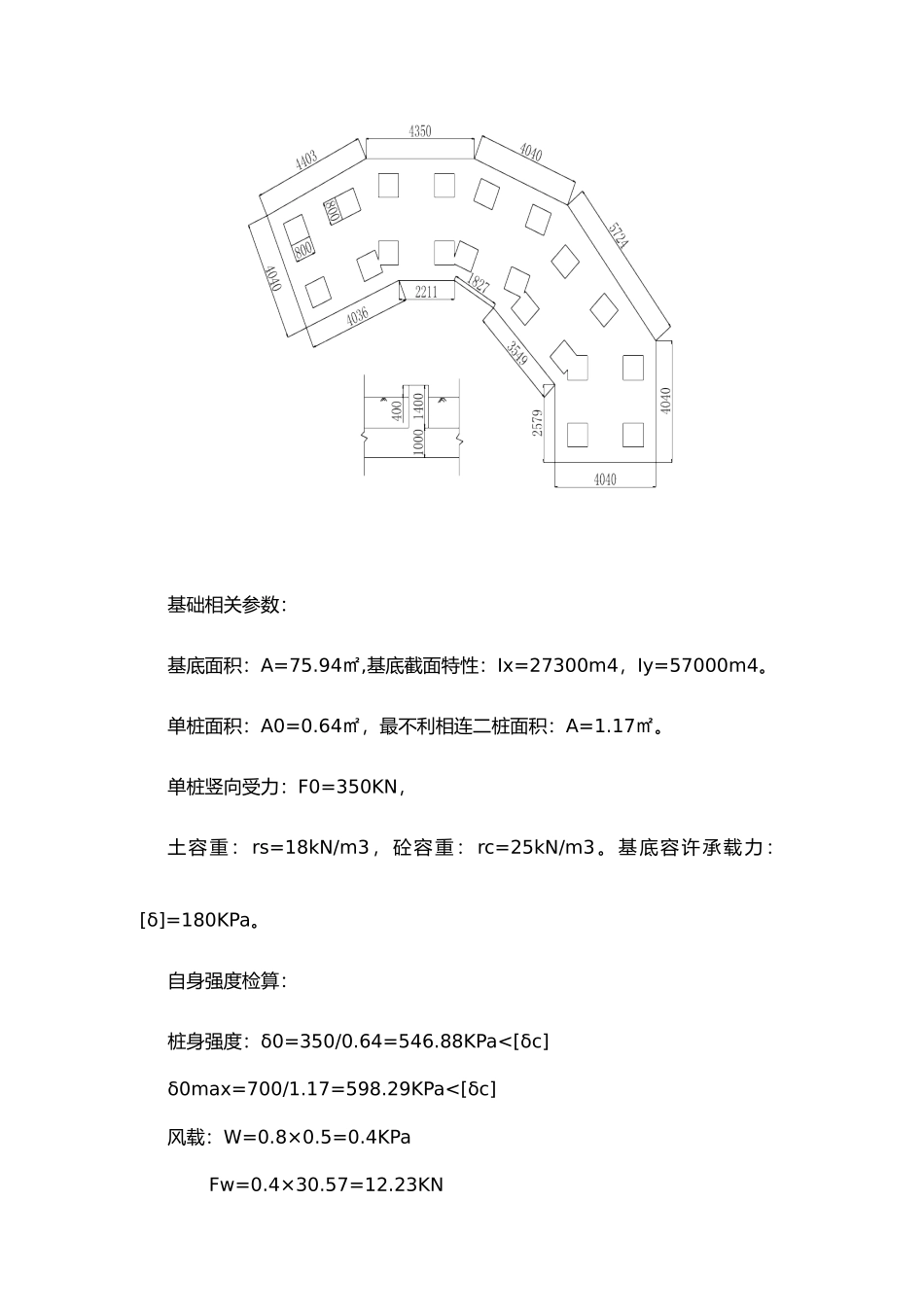

拌合站基础设计书设计目的（略）设计依据地层情况和参考数据：本地层系 Q3、Q4 系 I 级湿陷性黄土地基，地层地下水位低，施工时应铺10cm 厚的碎石垫层，并夯实地基，使地基承载力不小于 180KPa,确保 1.3 倍的安全系数。钢筋采纳普通 I 级钢筋，强度取值 210MPa，砼采纳 C20，设计值：9.6MPa。风荷载按地区取值：0.35KPa。水泥仓相关参数：迎风面积：30.57㎡，风载离桩顶高度：12.92m。设计容：基础尺寸拟定：基础埋深 2m，其中设 1m 深扩展基础，基础上部设 1.4m 高桩，地面外露部分：0.4m。如下图所示：（单位：mm）基础相关参数：基底面积：A=75.94㎡,基底截面特性：Ix=27300m4，Iy=57000m4。单桩面积：A0=0.64㎡，最不利相连二桩面积：A=1.17㎡。单桩竖向受力：F0=350KN，土容重：rs=18kN/m3，砼容重：rc=25kN/m3。基底容许承载力：[δ]=180KPa。自身强度检算：桩身强度：δ0=350/0.64=546.88KPa<[δc]δ0max=700/1.17=598.29KPa<[δc]风载：W=0.8×0.5=0.4KPa Fw=0.4×30.57=12.23KN风载在桩底产生的最大弯矩：M0=12.23×14.32=175.13KN·m风载在基底边缘产生的最大弯矩：Mw=5×12.23×15.32=936.82KN·m基础自重：G=(75.94+17.92)×25=2346.5KN土重：Gs=(75.94-12.8)×18=1136.52KN最不利倾位：如下图：（单位：mm）倾覆系数： K=[(4.9+2.75+2.02+3.24+5.45)×1400+2346.5×3.6]/936.82>1.5基底应力：δxmax=(2346.5+1136.52+7000)/75.94+936.82×1.392/27300=138.1MPaδymax=(2346.5+1136.52+7000)/75.94+936.82×3.33/57000=138.1MPa基底安全系数:K=180/138.1=1.3截面配筋：桩上配筋：A=175130000/(750×210)=1112㎜2故采纳 4 根∮20 钢筋 A=314.2×4>1112其余配筋按构造配：箍筋用∮8，主基水平筋用∮12，上下二层。在相连桩中增设一层钢筋网片，见图。主机基础设计：连桩设计：截面尺寸拟定如图：基础面积：3.35×2.4=8.04㎡I 级台阶面积：1.6×2.55=4.08㎡桩顶面积：1.75×0.8=1.4㎡基础体积：8.04×0.5+4.08×0.5+1.4×1.4=8.02m3覆土体积：(8.04-4.08) ×0.5+(4.08-1.4)=4.66m3基础重：8.02×25=200.5KN覆土重：4.66×18=83.88KNδ=(200.5+83.88+600)/8.04=110kPa配筋图如下：单桩设计：截面尺寸拟定如图：基础面积：2.2×2.2=4.84㎡I 级台阶面积：1.4×1.4=1.96㎡桩顶面积：0.8×0.8=0.64㎡基础体积：4.84×0.5+1.96×0.5+1.4×0.64=4.3m3覆土体积：(4.84-1.96) ×0.5+(1.96-0.64)=2.76m3基础重：4.3×25=...
