排水管线资产管理研究

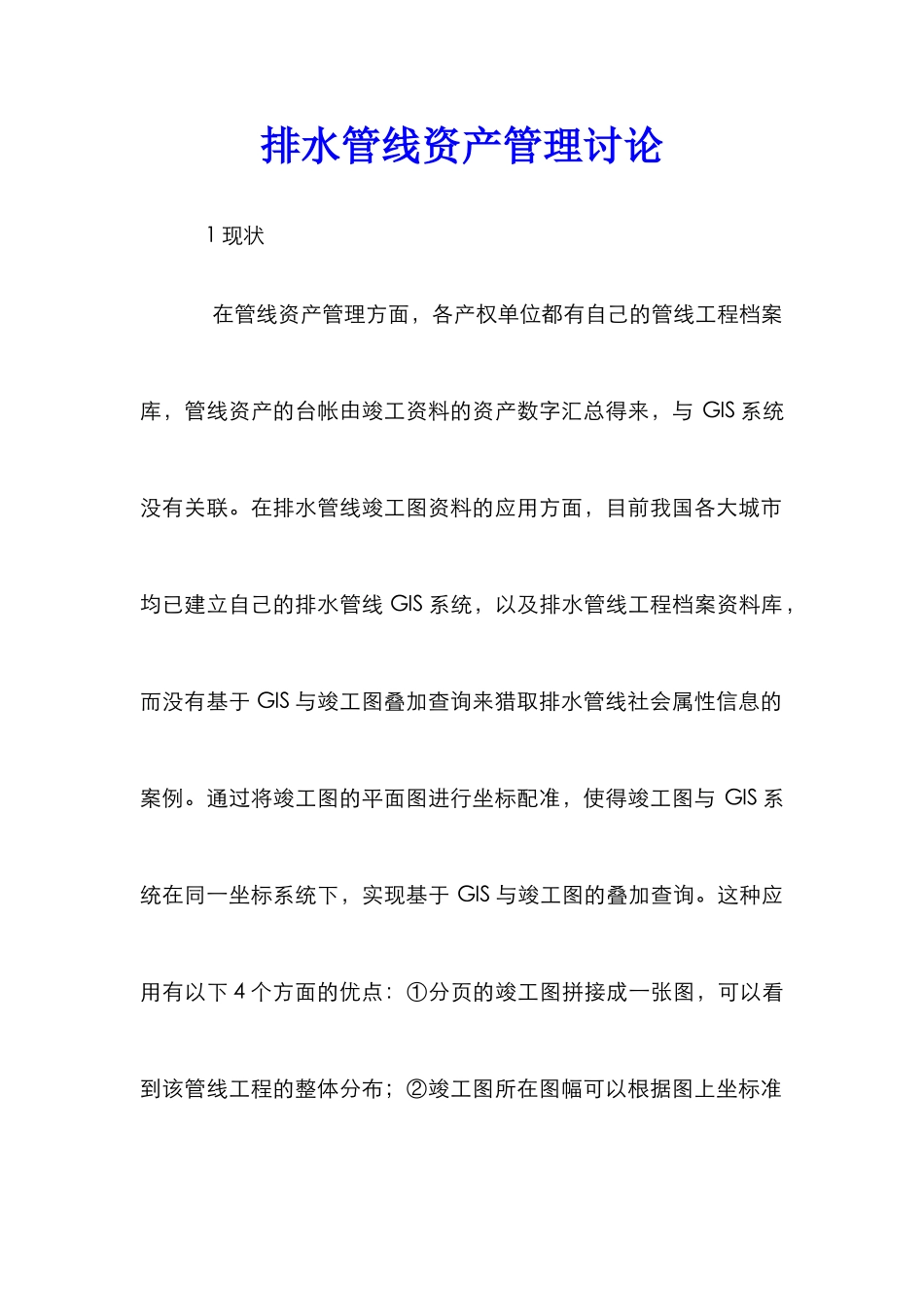

排水管线资产管理讨论 1 现状 在管线资产管理方面，各产权单位都有自己的管线工程档案库，管线资产的台帐由竣工资料的资产数字汇总得来，与 GIS 系统没有关联。在排水管线竣工图资料的应用方面，目前我国各大城市均已建立自己的排水管线 GIS 系统，以及排水管线工程档案资料库，而没有基于 GIS 与竣工图叠加查询来猎取排水管线社会属性信息的案例。通过将竣工图的平面图进行坐标配准，使得竣工图与 GIS 系统在同一坐标系统下，实现基于 GIS 与竣工图的叠加查询。这种应用有以下 4 个方面的优点：①分页的竣工图拼接成一张图，可以看到该管线工程的整体分布；②竣工图所在图幅可以根据图上坐标准确定位；③实现准确快速查询到竣工图对应的 GIS 管线数据，并给予相关社会属性信息，形成资产管理；④通过竣工图叠加可以分析出 GIS 管线数据缺失的问题（有竣工图的区域没有管线数据的情况），为管线修补测提供依据。 2 竣工图电子化处理 竣工图数据需要录入到排水 GIS 系统，实现竣工图与管线数据的对比分析，并在 GIS 系统上给管线数据给予竣工图资料提供的相关社会属性，才能实现便捷的资产管理应用，这需要对竣工图进行电子化处理，主要包括扫描电子化、坐标配准及入库和档案信息录入。 2.1 扫描电子化 1）资料拆装。竣工图档案，拆线时不得造成档案破损，装订数量顺序要保持原样。2）扫描处理。采纳真彩色扫描，扫描分辨率不得低于 300dpi，扫描图像必须清楚，效果基本与原件一致，图片存储为 jpg 格式。对生成的图片进行索引命名，每张图片有唯一的索引号，可采纳工程编号+序号来命名。3）pdf 电子文档。根据竣工图分页顺序，将竣工图的扫描图片创建成 pdf 电子文档，文档的命名可采纳工程编号+工程名称。 2.2 坐标配准及入库 坐标配准是通过控制点的选取，对扫描后的竣工图图片进行坐标匹配和几何校正，仅带坐标的平面图才可进行坐标配准。将图上带坐标的井位作为纠正控制点，经过配准后的图片数据具有地理意义，并将其以工程为单位导入排水管网数据库。 2.3 档案信息录入 以工程为单位，在排水 GIS 平台上录入工程档案信息，并上传竣工图 pdf 电子文档。 3 竣工图与排水 GIS 叠加分析 1）社会属性信息更新。在排水 GIS 平台上定制工程图纸专题图层，通过图层控制来选择是否加载管线竣工图，加载后即可迅速推断竣工图与管线数据的对应情况，然后查询该竣工图对应的工程档案信息，最后将竣工...
