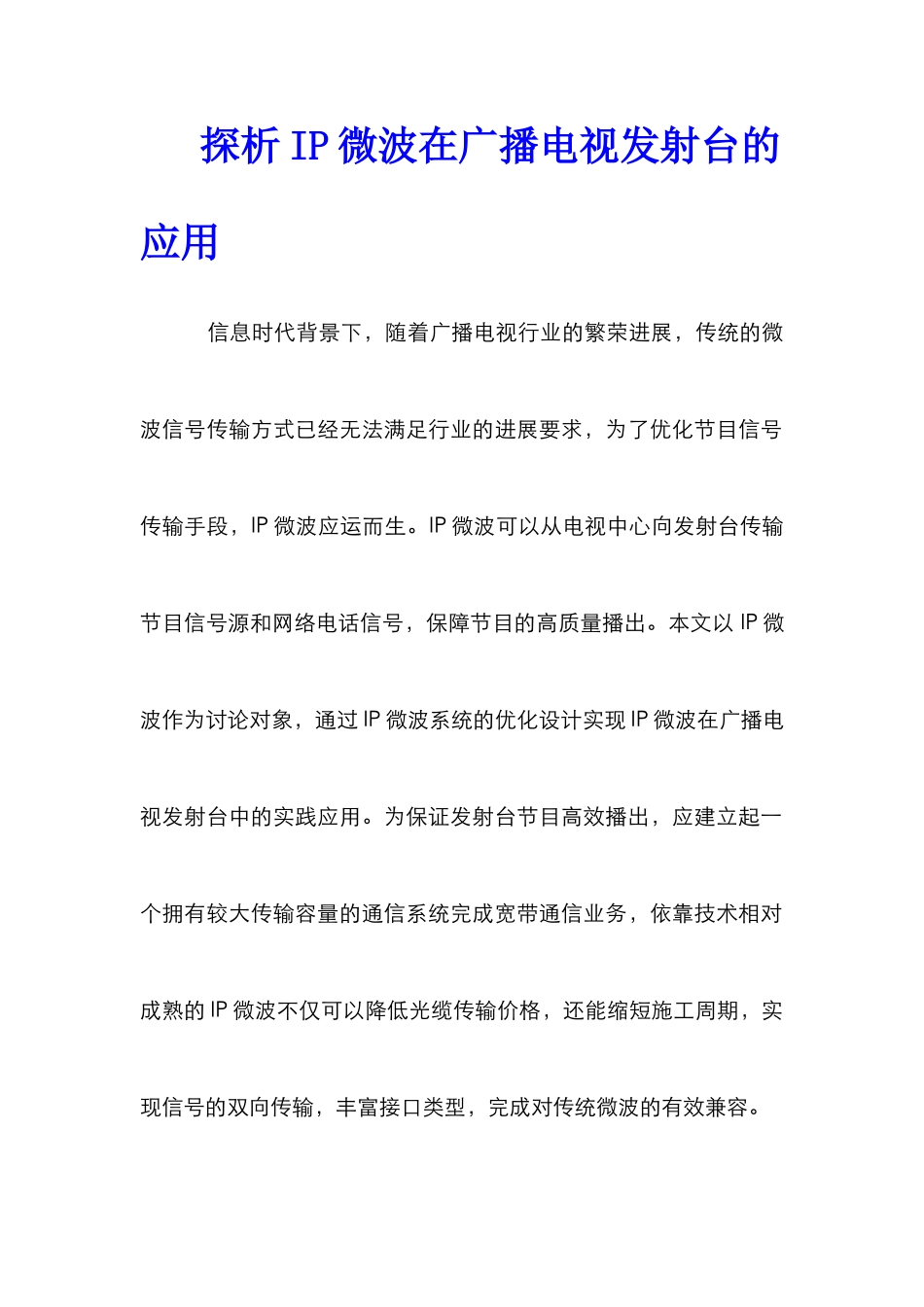

探析IP微波在广播电视发射台的应用

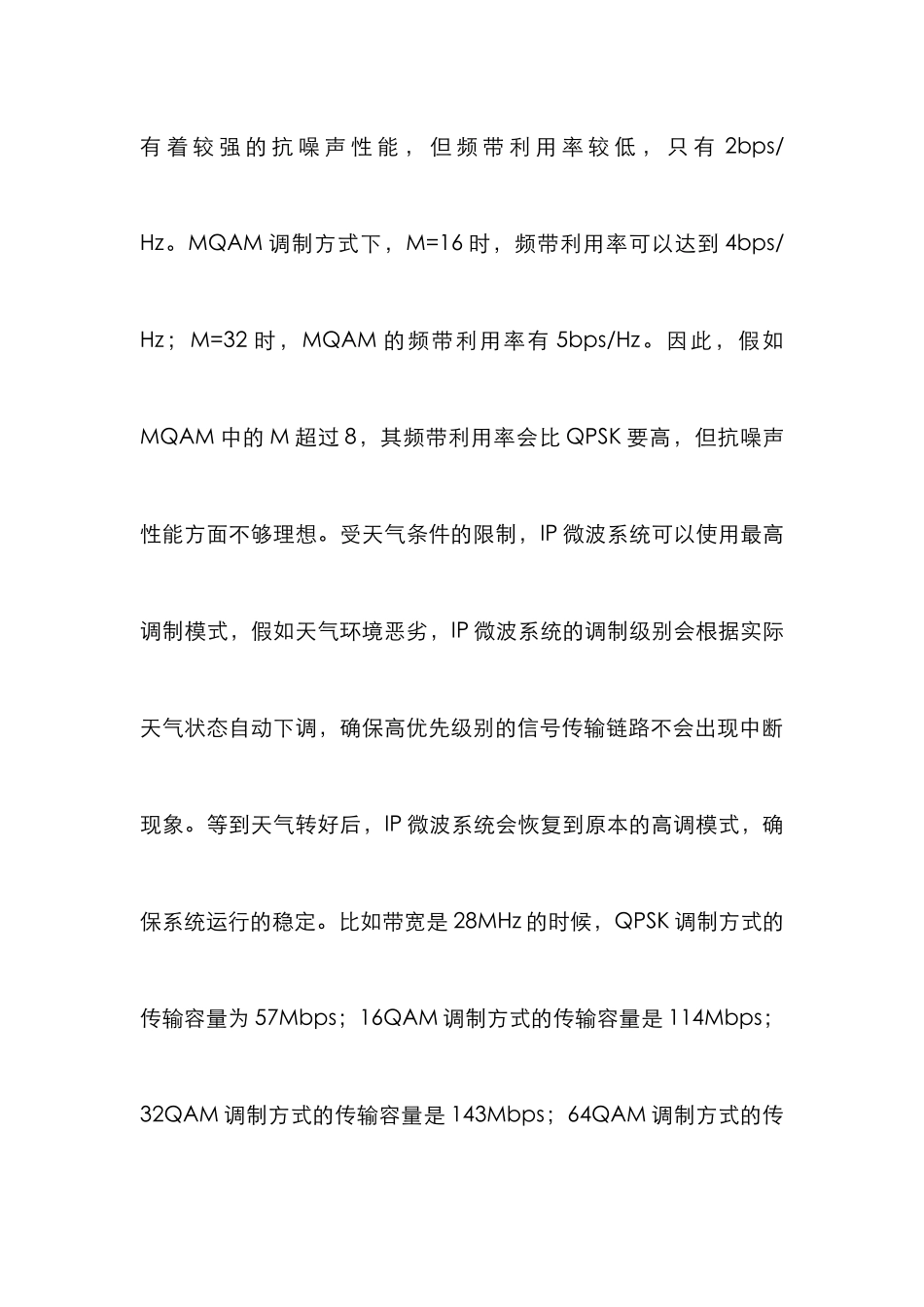

探析 IP 微波在广播电视发射台的应用 信息时代背景下，随着广播电视行业的繁荣进展，传统的微波信号传输方式已经无法满足行业的进展要求，为了优化节目信号传输手段，IP 微波应运而生。IP 微波可以从电视中心向发射台传输节目信号源和网络电话信号，保障节目的高质量播出。本文以 IP 微波作为讨论对象，通过 IP 微波系统的优化设计实现 IP 微波在广播电视发射台中的实践应用。为保证发射台节目高效播出，应建立起一个拥有较大传输容量的通信系统完成宽带通信业务，依靠技术相对成熟的 IP 微波不仅可以降低光缆传输价格，还能缩短施工周期，实现信号的双向传输，丰富接口类型，完成对传统微波的有效兼容。 1IP 微波传输的优势 1.1 接口类型较多，可兼容传统微波。在帧结构上，IP 微波可以全方位的对 IP 分组业务提供支持，并兼容 PHD 和 SDH 等传统微博业务。在 IP 微波中频系统内包含 TDM 交换矩阵与 IP 分组交换单元，可以为设备提供 E1、FE、ATM 等不同的业务接口，可实现以太网与 TDM 业务原生态处理，完善了端到端的服务保障机制，可满足各种带宽业务需求。不仅如此，IP 微波可以为前端节目数据传输信号，还能够向发射台传输以 H.264 格式为主的节目播出情况、设备监控信号以及安放信号等。1.2 自适应调制提升传播效率。将自适应调制及数用在 IP 微波系统中，IP 微波可以实时根据天气环境变化情况，在无损伤的前提下自动调整调制制式。QPSK 的误码率低，有 着 较 强 的 抗 噪 声 性 能 ， 但 频 带 利 用 率 较 低 ， 只 有 2bps/Hz。MQAM 调制方式下，M=16 时，频带利用率可以达到 4bps/Hz；M=32 时，MQAM 的频带利用率有 5bps/Hz。因此，假如MQAM 中的 M 超过 8，其频带利用率会比 QPSK 要高，但抗噪声性能方面不够理想。受天气条件的限制，IP 微波系统可以使用最高调制模式，假如天气环境恶劣，IP 微波系统的调制级别会根据实际天气状态自动下调，确保高优先级别的信号传输链路不会出现中断现象。等到天气转好后，IP 微波系统会恢复到原本的高调模式，确保系统运行的稳定。比如带宽是 28MHz 的时候，QPSK 调制方式的传输容量为 57Mbps；16QAM 调制方式的传输容量是 114Mbps；32QAM 调制方式的传输容量是 143Mbps；64QAM 调制方式的传输容量是 172Mbps；128QAM 调制方式的传输容量是 200Mbps；256QAM 调制方式的传输容量是 229Mbps。1.3IP ...
