数字化语音存储与回放系统设计说明

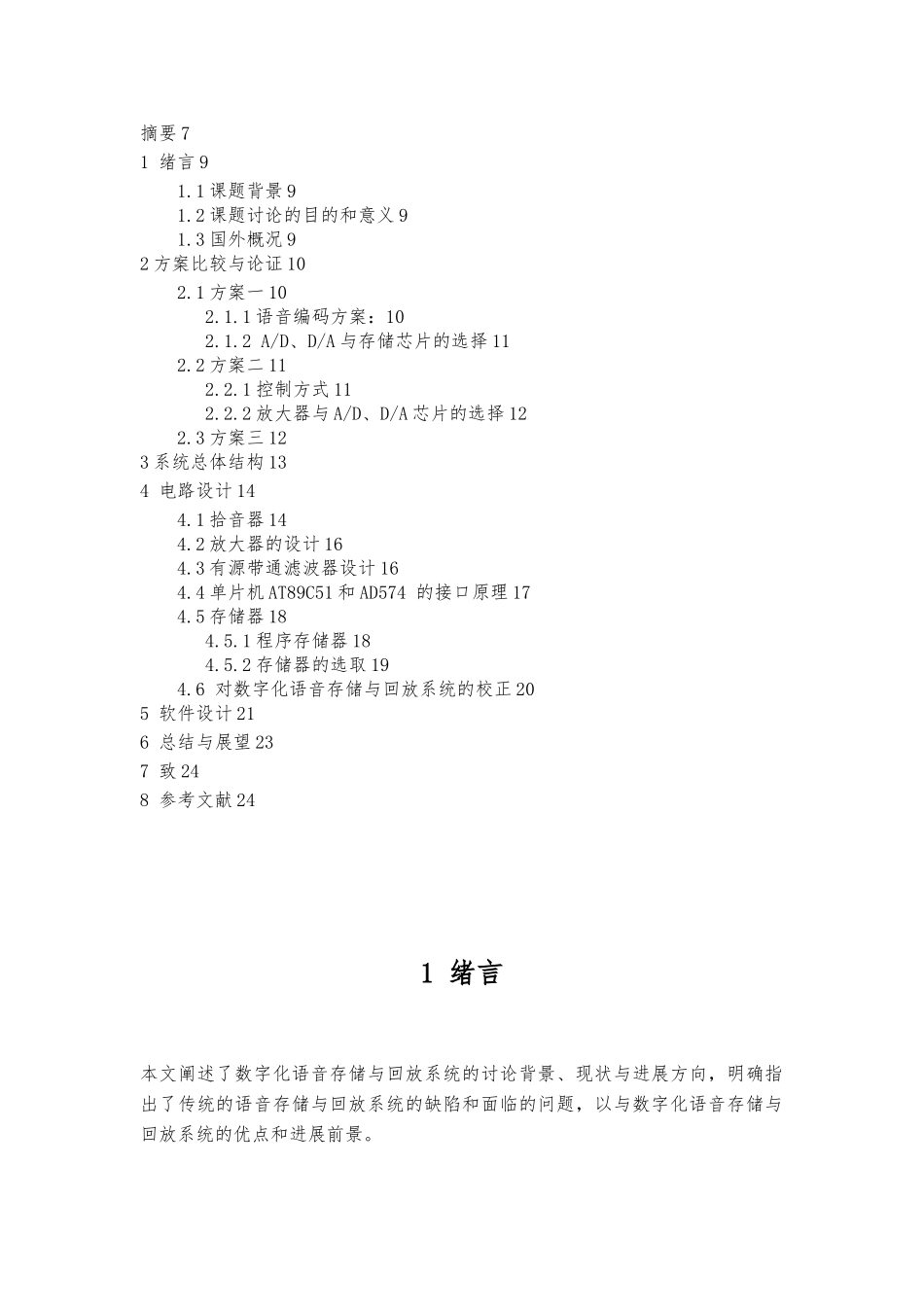

数字化语音存储与回放系统设计摘 要传统的磁带语音录放系统因其体积大、使用不便,在电子与信息处理的使用中受到许多限制。本文提出的体积小巧，功耗低的数字化语音存储与回放系统将完全可以替代它。数字化语音存储与回放系统的基本原理是对语音的录音与放音的数字化控制。其中，关键技术在于，为了增加语音存储时间，提高存储器的利用率，采纳了非失真压缩算法对语音信号进行压缩后再存储，而在回放时再进行解压缩，同时,对输入语音信号进行数字滤波以抑制杂音和干扰,从而确保了语音回放的可靠质量。该系统对语音信号分别采纳了数据采集直寸直取,欠抽样采样和自相似增量调制等三种方法,完成了对语音信号 32.7s、65.5s、147.4s 的存储与回放。前直 AGC 将语音信号控制在 A/D 转换器可控制的围之以保证话音信号采样不失真。带通滤波器合理的通带围有效的滤除了带外噪声，减小了混叠失真。通过后级补偿电路对输出的语音信号进行了的校正，回放语音清楚。系统具有自动录音、手动录音、录放音时间显示以与掉电后保护语音信号等功能。[关键词]数字化存储，回放，数字滤波，采样，模/数转换，校正目 录摘要 71 绪言 91.1 课题背景 91.2 课题讨论的目的和意义 91.3 国外概况 92 方案比较与论证 102.1 方案一 102.1.1 语音编码方案：102.1.2 A/D、D/A 与存储芯片的选择 112.2 方案二 112.2.1 控制方式 112.2.2 放大器与 A/D、D/A 芯片的选择 122.3 方案三 123 系统总体结构 134 电路设计 144.1 拾音器 144.2 放大器的设计 164.3 有源带通滤波器设计 164.4 单片机 AT89C51 和 AD574 的接口原理 174.5 存储器 184.5.1 程序存储器 184.5.2 存储器的选取 194.6 对数字化语音存储与回放系统的校正 205 软件设计 216 总结与展望 237 致 248 参考文献 241 绪言本文阐述了数字化语音存储与回放系统的讨论背景、现状与进展方向，明确指出了传统的语音存储与回放系统的缺陷和面临的问题，以与数字化语音存储与回放系统的优点和进展前景。1.1 课题背景数字化语音存储与回放系统，以微处理芯片为核心，具有语音可控、 回放灵活、无磨损、可靠简单等特点。因而在各类公共设施、智能仪表、家用电子产品等领域有着广泛的应用[1]。该系统目前有多种方案可以实现，其中采集成语音芯片是一种较简单通用的方案，但该方案智能性较差，如音量不能放大、录音时间固定等。本系统采纳另外一种方案，以 AT89C...
