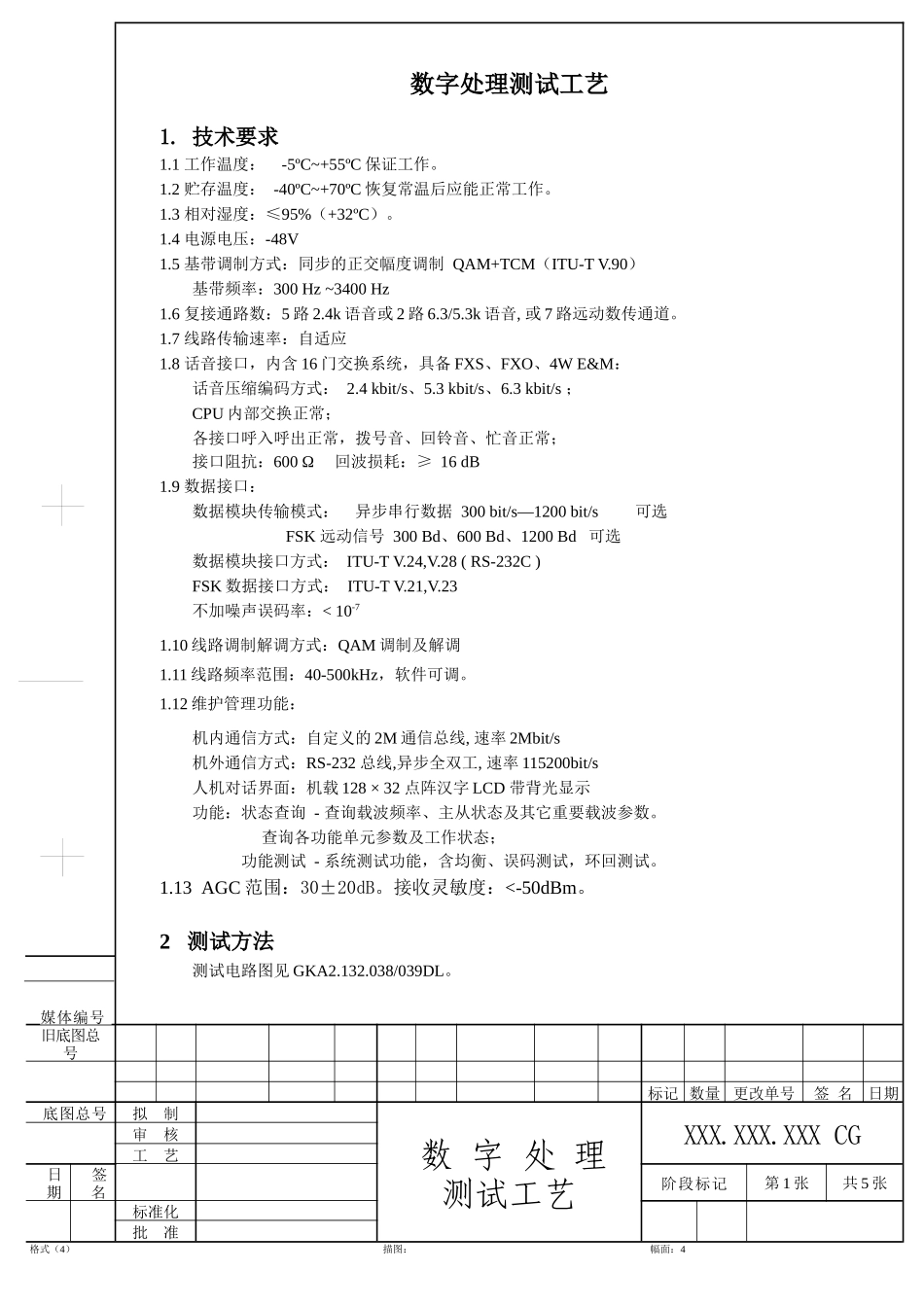

数字处理测试工艺1. 技术要求1.1 工作温度： -5ºC~+55ºC 保证工作。1.2 贮存温度： -40ºC~+70ºC 恢复常温后应能正常工作。1.3 相对湿度：≤95%（+32ºC）。1.4 电源电压：-48V 1.5 基带调制方式：同步的正交幅度调制 QAM+TCM（ITU-T V.90） 基带频率：300 Hz ~3400 Hz1.6 复接通路数：5 路 2.4k 语音或 2 路 6.3/5.3k 语音, 或 7 路远动数传通道。1.7 线路传输速率：自适应 1.8 话音接口，内含 16 门交换系统，具备 FXS、FXO、4W E&M：话音压缩编码方式： 2.4 kbit/s、5.3 kbit/s、6.3 kbit/s ； CPU 内部交换正常；各接口呼入呼出正常，拨号音、回铃音、忙音正常； 接口阻抗：600 Ω 回波损耗：≥ 16 dB1.9 数据接口：数据模块传输模式： 异步串行数据 300 bit/s—1200 bit/s 可选 FSK 远动信号 300 Bd、600 Bd、1200 Bd 可选 数据模块接口方式： ITU-T V.24,V.28 ( RS-232C )FSK 数据接口方式： ITU-T V.21,V.23 不加噪声误码率：< 10-71.10 线路调制解调方式：QAM 调制及解调1.11 线路频率范围：40-500kHz，软件可调。1.12 维护管理功能：机内通信方式：自定义的 2M 通信总线, 速率 2Mbit/s机外通信方式：RS-232 总线,异步全双工, 速率 115200bit/s 人机对话界面：机载 128 × 32 点阵汉字 LCD 带背光显示功能：状态查询 - 查询载波频率、主从状态及其它重要载波参数。 查询各功能单元参数及工作状态；功能测试 - 系统测试功能，含均衡、误码测试，环回测试。1.13 AGC 范围：30±20dB。接收灵敏度：<-50dBm。2 测试方法测试电路图见 GKA2.132.038/039DL。旧底图总号 标记 数量更改单号签 名日期底图总号拟 制数 字 处 理测试工艺XXX.XXX.XXX CG审 核工 艺日期签名阶段标记第 1 张共 5 张标准化批 准 格式（4） 描图： 幅面：4媒体编号2.1 测试条件环境温度：15ºC~30ºC相对湿度：45%~85%2.2 测试仪器、仪表（应经国家二级以上计量单位检定合格）620 kHz 选频电平表一台620 kHz 电平振荡器一台48V 直流电源一台计算机（带 DB9 串口，装有通信管理软件）一台DCE2000 数据传输设备一台交换机一台协议分析仪 HCT-6000A一台测试阻抗桥 600 Ω1 只测试绳1 根RS232 直通测试绳 1 根32 芯插座 R32FS-C1A-K1 个48 芯插座 R48FS-C1A-K1 个2.3 数字处理后插头定义 XP11（上）XP11（下）CBACA2载波入...
