数字钟设计EDA课设

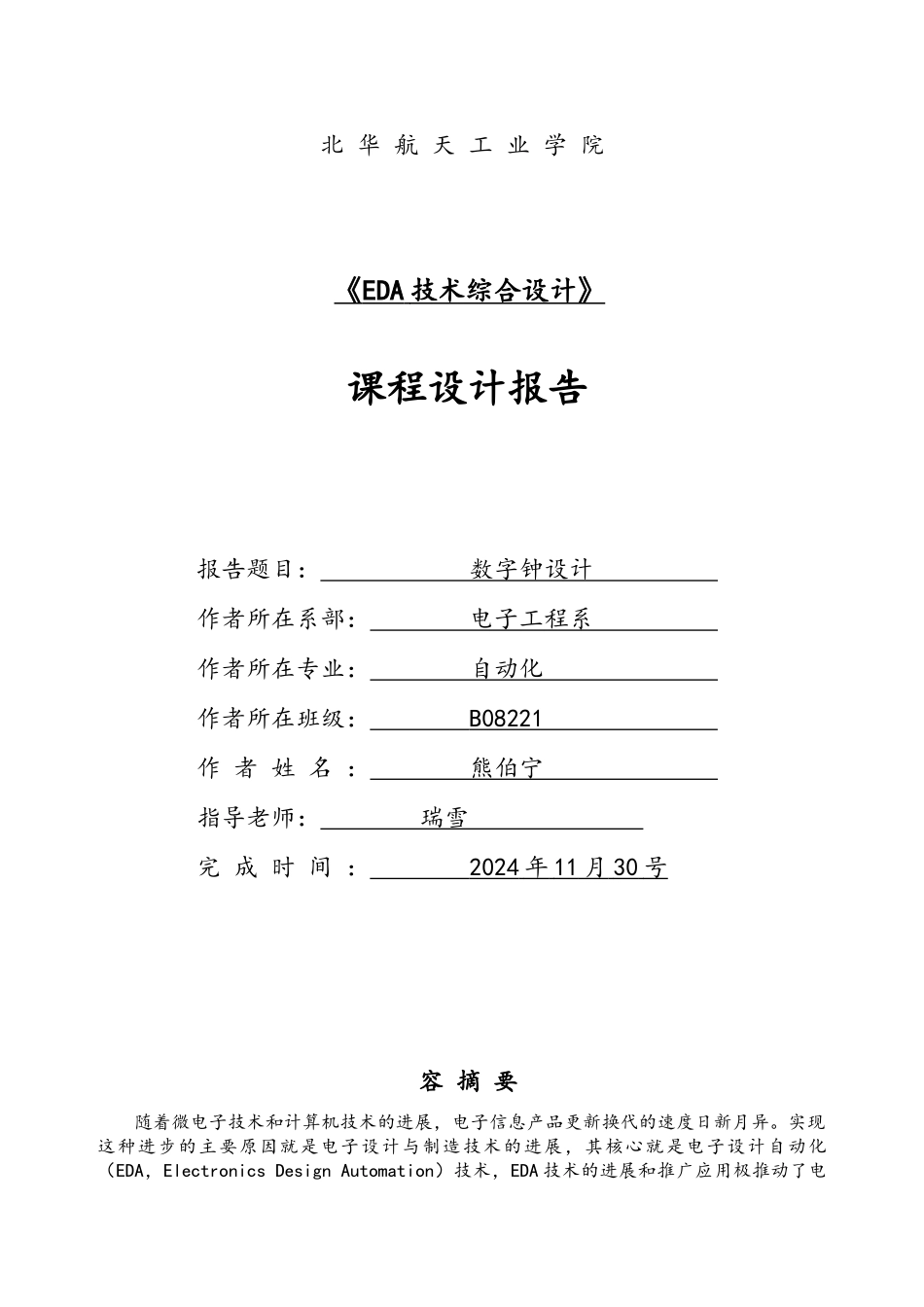

数字钟设计EDA课设_第1页
1/16

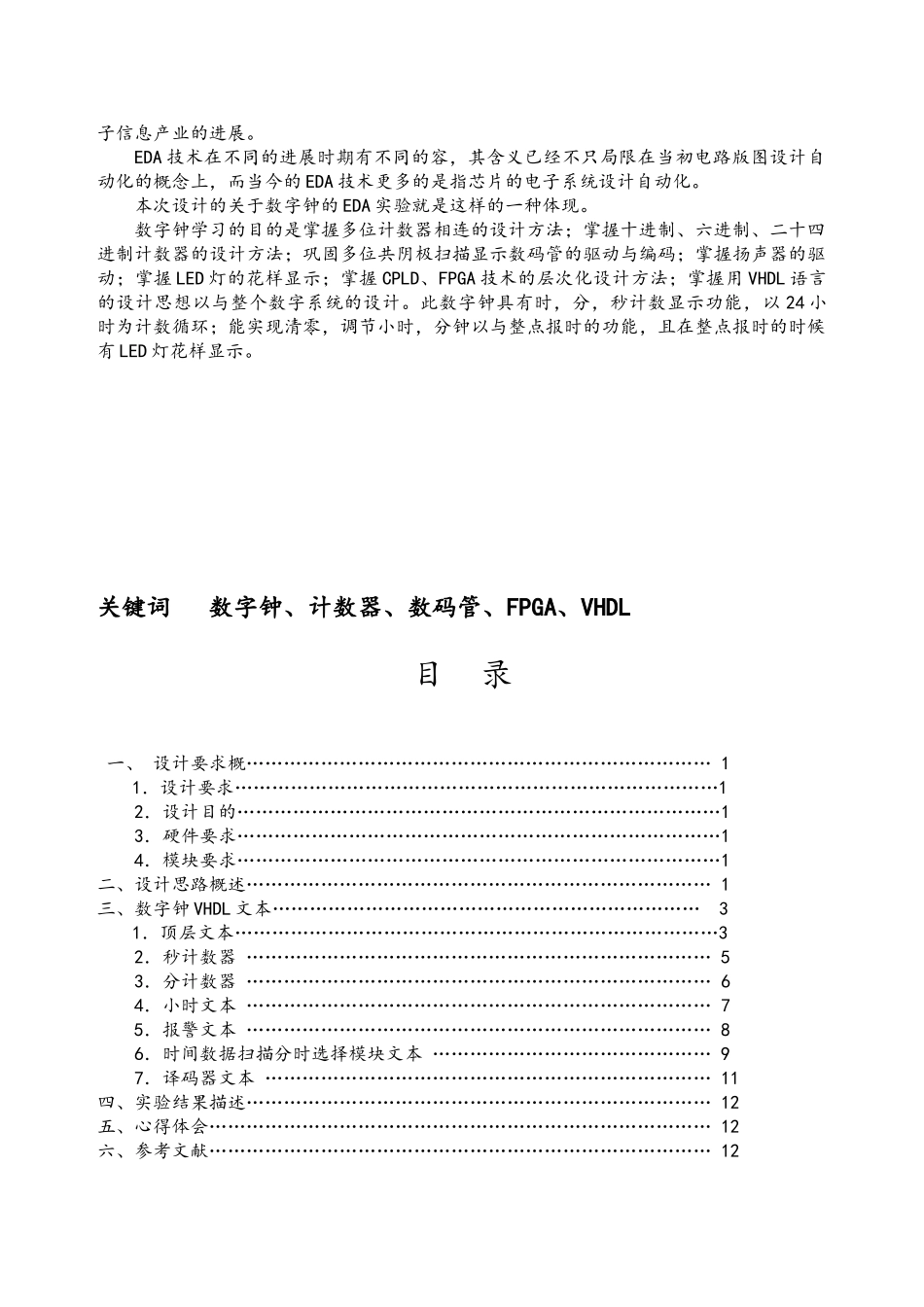

数字钟设计EDA课设_第2页
2/16

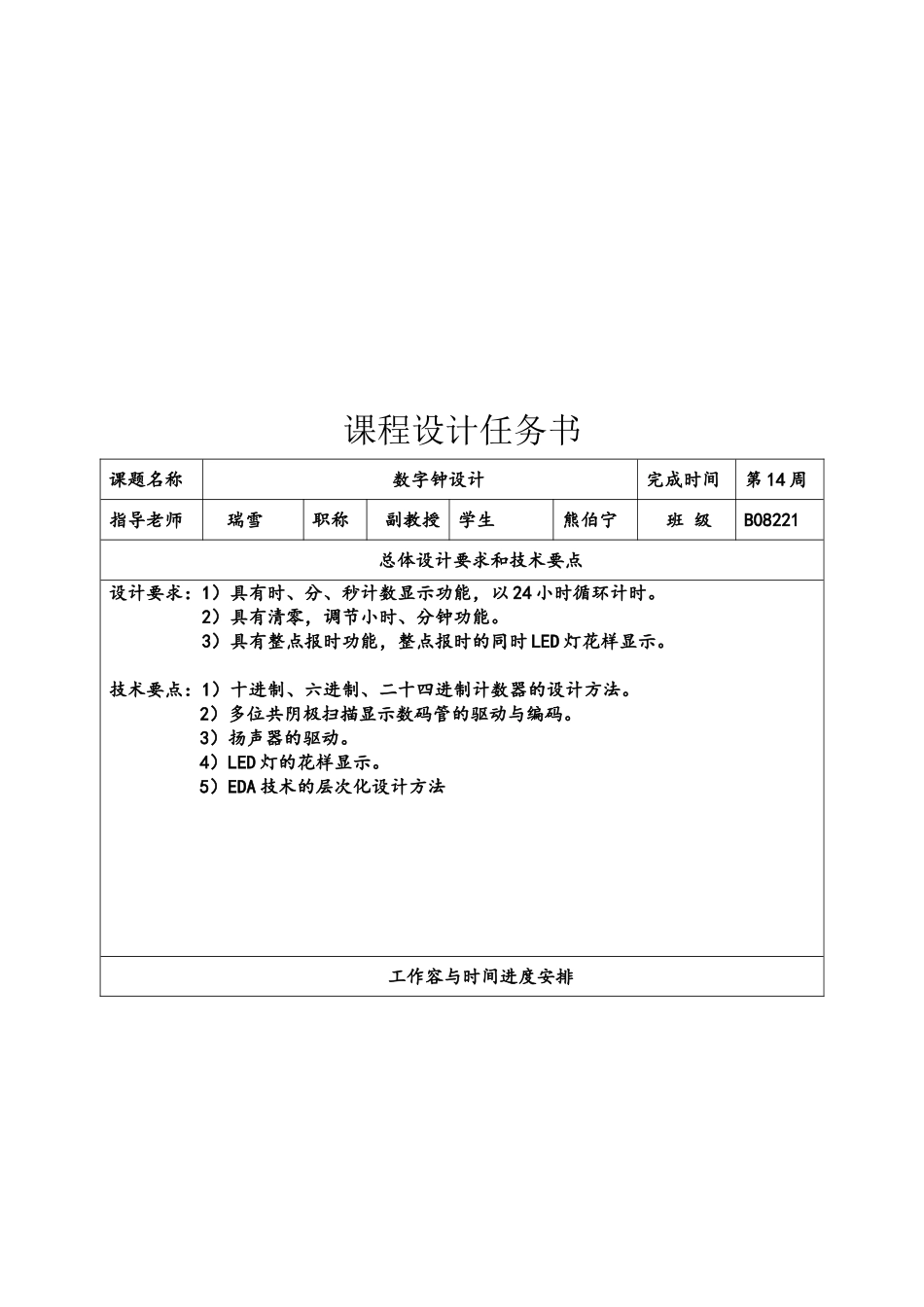

数字钟设计EDA课设_第3页
3/16
北 华 航 天 工 业 学 院《 EDA 技术综合设计》 课程设计报告报告题目: 数字钟设计 作者所在系部: 电子工程系 作者所在专业: 自动化 作者所在班级: B08221 作 者 姓 名 : 熊伯宁 指导老师: 瑞雪 完 成 时 间 : 2024 年 11 月 30 号 容 摘 要随着微电子技术和计算机技术的进展,电子信息产品更新换代的速度日新月异。实现这种进步的主要原因就是电子设计与制造技术的进展,其核心就是电子设计自动化(EDA,Electronics Design Automation)技术,EDA 技术的进展和推广应用极推动了电子信息产业的进展。EDA 技术在不同的进展时期有不同的容,其含义已经不只局限在当初电路版图设计自动化的概念上,而当今的 EDA 技术更多的是指芯片的电子系统设计自动化。本次设计的关于数字钟的 EDA 实验就是这样的一种体现。数字钟学习的目的是掌握多位计数器相连的设计方法;掌握十进制、六进制、二十四进制计数器的设计方法;巩固多位共阴极扫描显示数码管的驱动与编码;掌握扬声器的驱动;掌握 LED 灯的花样显示;掌握 CPLD、FPGA 技术的层次化设计方法;掌握用 VHDL 语言的设计思想以与整个数字系统的设计。此数字钟具有时,分,秒计数显示功能,以 24 小时为计数循环;能实现清零,调节小时,分钟以与整点报时的功能,且在整点报时的时候有 LED 灯花样显示。关键词 数字钟、计数器、数码管、FPGA、VHDL目 录一、 设计要求概………………………………………………………………… 11.设计要求……………………………………………………………………12.设计目的……………………………………………………………………1 3.硬件要求……………………………………………………………………14.模块要求……………………………………………………………………1二、设计思路概述………………………………………………………………… 1三、数字钟 VHDL 文本…………………………………………………………… 31.顶层文本……………………………………………………………………32.秒计数器 ………………………………………………………………… 53.分计数器 ………………………………………………………………… 64.小时文本 ………………………………………………………………… 75.报警文本 ………………………………………………………………… 86.时间数据扫描分时选择模...
