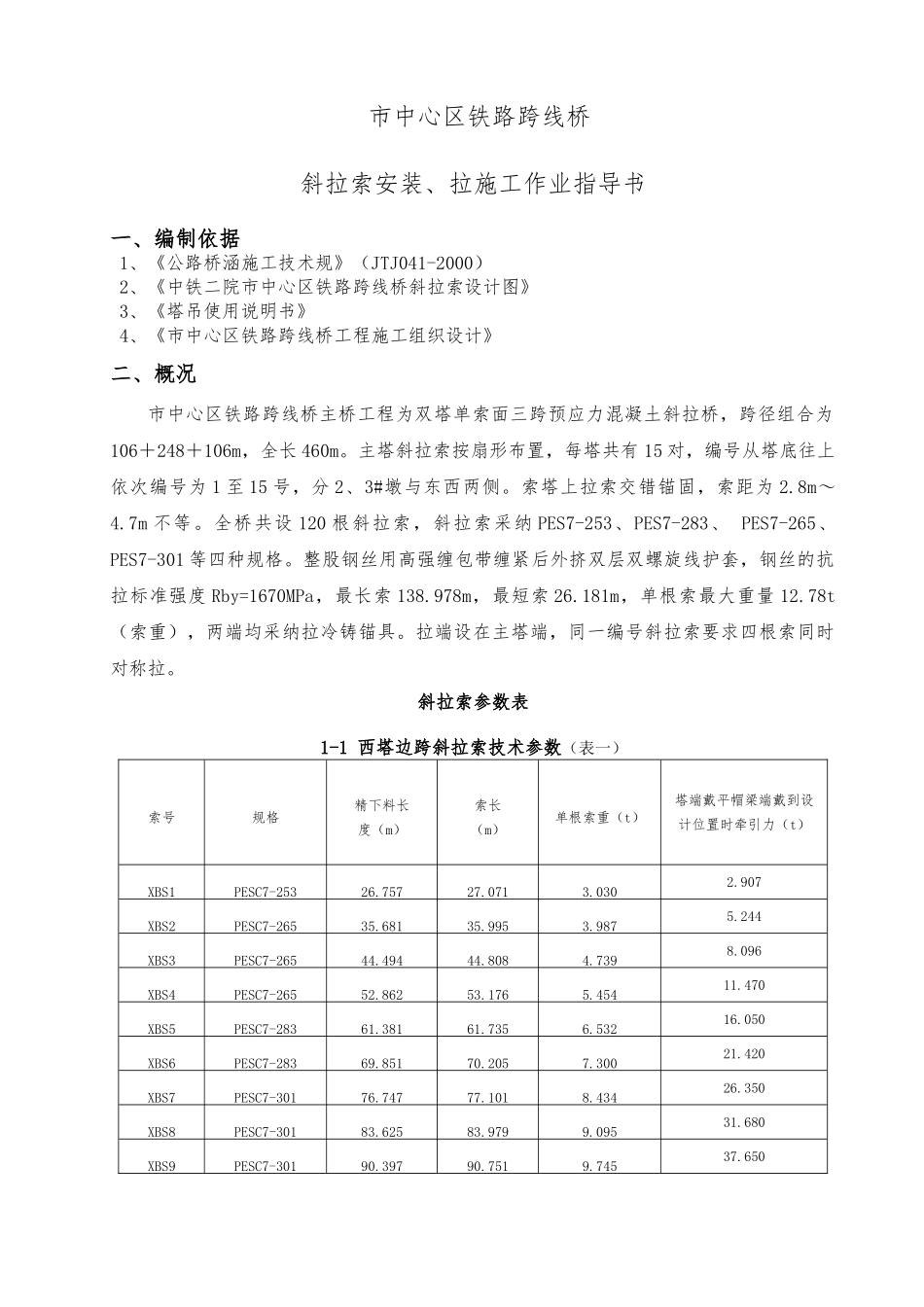

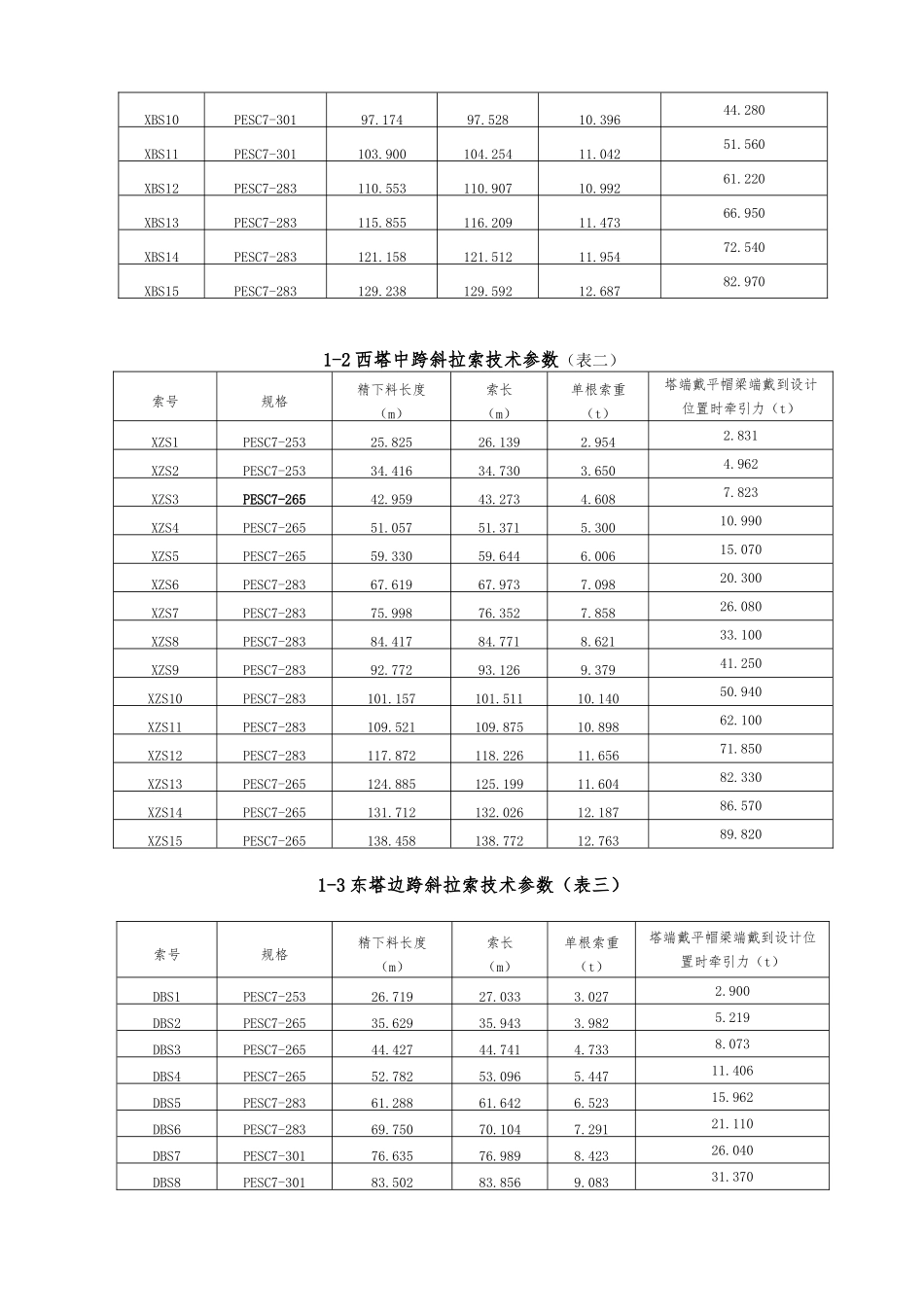

中铁大桥局股份中心区铁路跨线桥二标段项目经理部作 业 指 导 书单位:技术室 2024 年 9 月 日 编号:作业项目名 称斜拉索安装、拉施工作业单位斜拉索施工作业队作业负责人作业主要容:斜拉索安装、拉主要工程数量:60 根斜拉索作业要求: 见附后《斜拉索施工作业指导书》收到签字: 复核: 负责人: 市中心区铁路跨线桥斜拉索安装、拉施工作业指导书一、编制依据 1、《公路桥涵施工技术规》(JTJ041-2000) 2、《中铁二院市中心区铁路跨线桥斜拉索设计图》 3、《塔吊使用说明书》 4、《市中心区铁路跨线桥工程施工组织设计》二、概况市中心区铁路跨线桥主桥工程为双塔单索面三跨预应力混凝土斜拉桥,跨径组合为106+248+106m,全长 460m。主塔斜拉索按扇形布置,每塔共有 15 对,编号从塔底往上依次编号为 1 至 15 号,分 2、3#墩与东西两侧。索塔上拉索交错锚固,索距为 2.8m~4.7m 不等。全桥共设 120 根斜拉索,斜拉索采纳 PES7-253、PES7-283、 PES7-265、 PES7-301 等四种规格。整股钢丝用高强缠包带缠紧后外挤双层双螺旋线护套,钢丝的抗拉标准强度 Rby=1670MPa,最长索 138.978m,最短索 26.181m,单根索最大重量 12.78t(索重),两端均采纳拉冷铸锚具。拉端设在主塔端,同一编号斜拉索要求四根索同时对称拉。斜拉索参数表1-1 西塔边跨斜拉索技术参数(表一)索号规格精下料长度(m)索长(m)单根索重(t)塔端戴平帽梁端戴到设计位置时牵引力(t)XBS1PESC7-25326.75727.0713.0302.907XBS2PESC7-26535.68135.9953.9875.244XBS3PESC7-26544.49444.8084.7398.096XBS4PESC7-26552.86253.1765.45411.470XBS5PESC7-28361.38161.7356.53216.050XBS6PESC7-28369.85170.2057.30021.420XBS7PESC7-30176.74777.1018.43426.350XBS8PESC7-30183.62583.9799.09531.680XBS9PESC7-30190.39790.7519.74537.650XBS10PESC7-30197.17497.52810.39644.280XBS11PESC7-301103.900104.25411.04251.560XBS12PESC7-283110.553110.90710.99261.220XBS13PESC7-283115.855116.20911.47366.950XBS14PESC7-283121.158121.51211.95472.540XBS15PESC7-283129.238129.59212.68782.9701-2 西塔中跨斜拉索技术参数(表二)索号规格精下料长度(m)索长(m)单根索重(t)塔端戴平帽梁端戴到设计位置时牵引力(t)XZS1PESC7-25325.82526.1392.9542.831XZS2PESC7-25334.41634.7303.6504.962XZS3PESC7-26542.95943.2734.6087.823XZ...
