电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

新型QP工艺与传统QT工艺对先进高强度钢组织性能的影响毕业论文定稿

新型QP工艺与传统QT工艺对先进高强度钢组织性能的影响毕业论文定稿_第1页
1/40
新型QP工艺与传统QT工艺对先进高强度钢组织性能的影响毕业论文定稿_第2页
2/40
新型QP工艺与传统QT工艺对先进高强度钢组织性能的影响毕业论文定稿_第3页
3/40

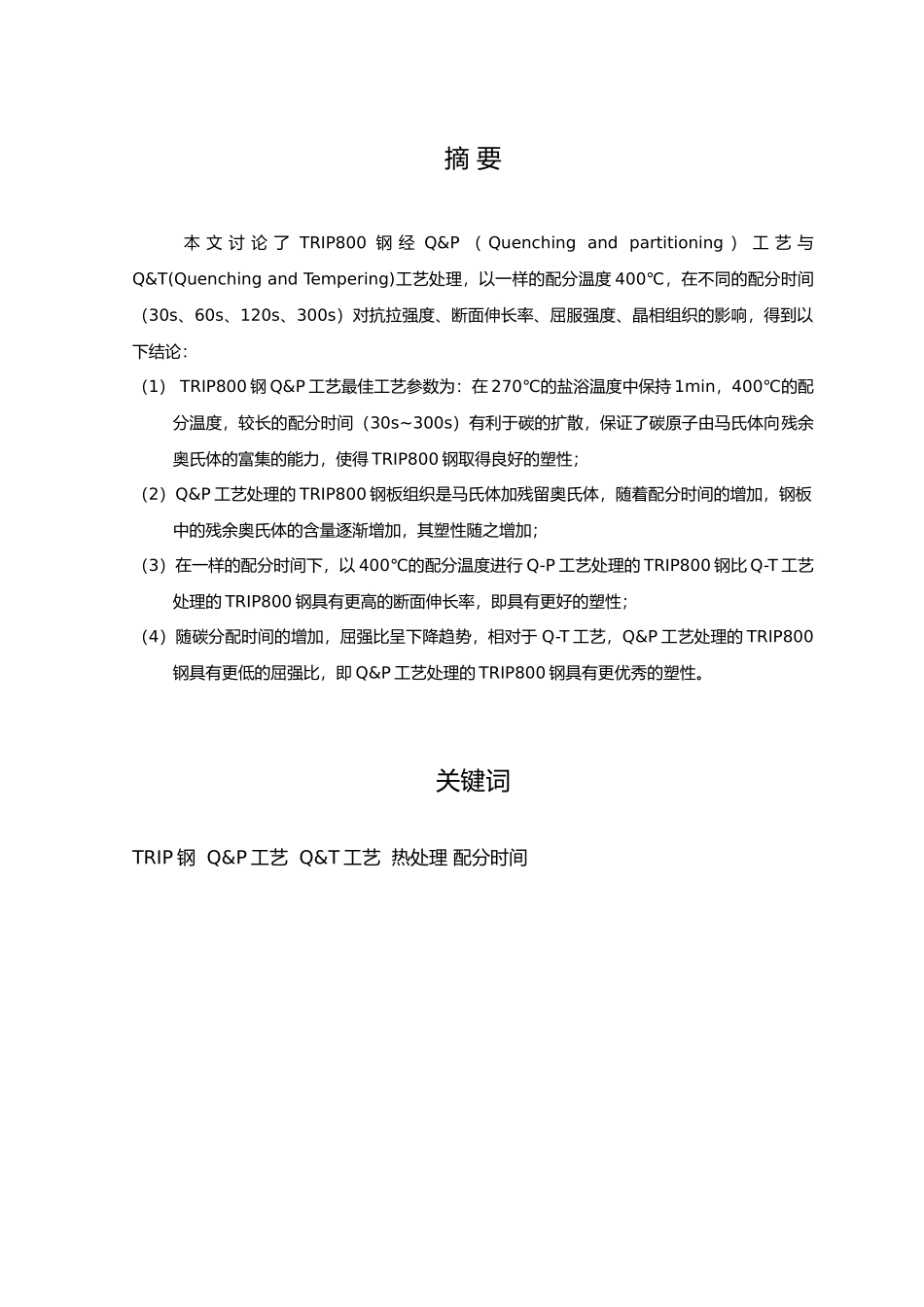

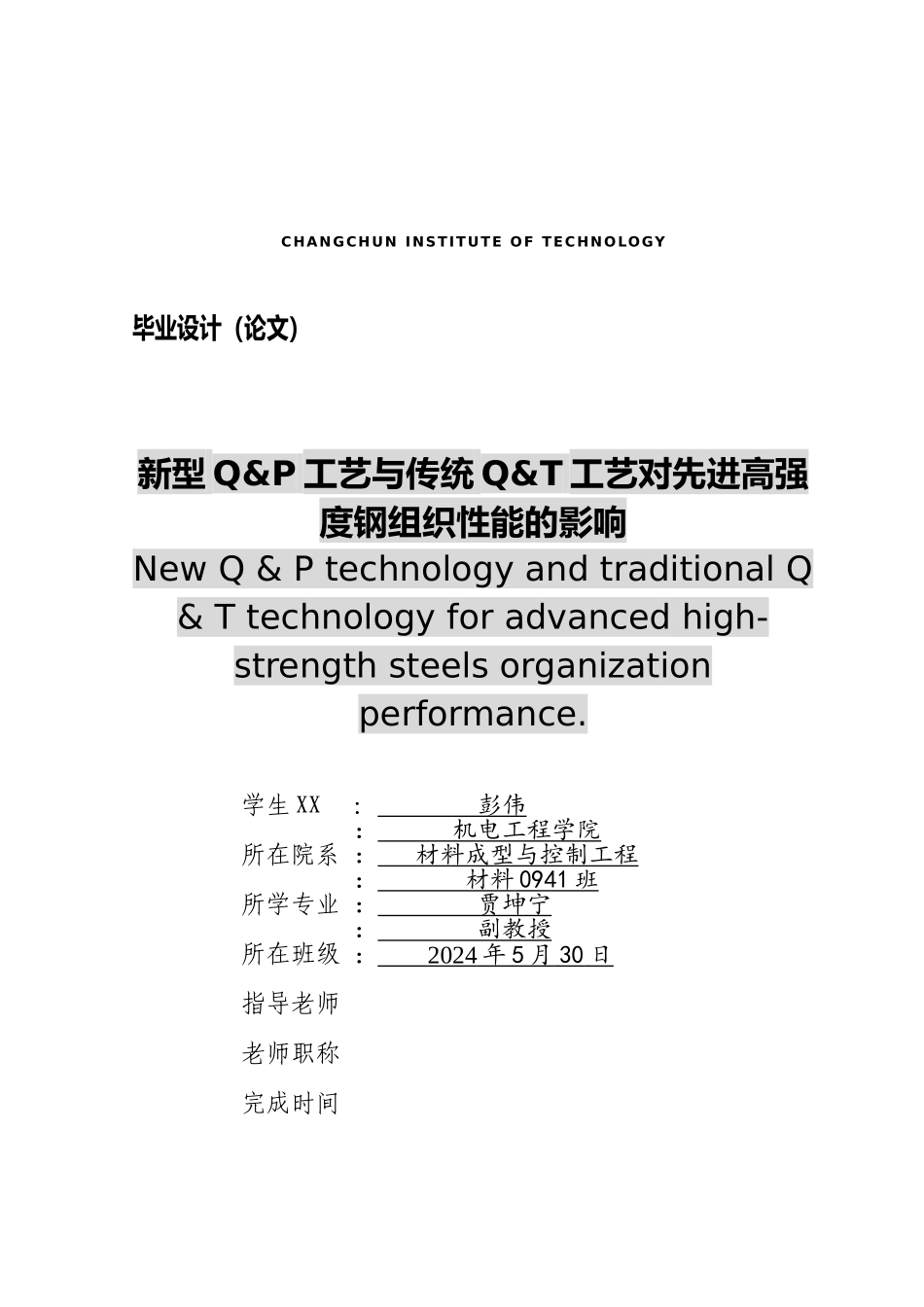

CHANGCHUN INSTITUTE OF TECHNOLOGY毕业设计(论文)新型 Q&P 工艺与传统 Q&T 工艺对先进高强度钢组织性能的影响New Q & P technology and traditional Q & T technology for advanced high-strength steels organization performance.: 彭伟 : 机电工程学院 : 材料成型与控制工程 : 材料 0941 班 : 贾坤宁 : 副教授 : 2024 年 5 月 30 日 学生 XX所在院系所学专业所在班级指导老师老师职称完成时间长 春 工 程 学 院摘 要 本 文 讨 论 了 TRIP800 钢 经 Q&P ( Quenching and partitioning ) 工 艺 与Q&T(Quenching and Tempering)工艺处理,以一样的配分温度 400℃,在不同的配分时间(30s、60s、120s、300s)对抗拉强度、断面伸长率、屈服强度、晶相组织的影响,得到以下结论:(1) TRIP800 钢 Q&P 工艺最佳工艺参数为:在 270℃的盐浴温度中保持 1min,400℃的配分温度,较长的配分时间(30s~300s)有利于碳的扩散,保证了碳原子由马氏体向残余奥氏体的富集的能力,使得 TRIP800 钢取得良好的塑性;(2)Q&P 工艺处理的 TRIP800 钢板组织是马氏体加残留奥氏体,随着配分时间的增加,钢板中的残余奥氏体的含量逐渐增加,其塑性随之增加;(3)在一样的配分时间下,以 400℃的配分温度进行 Q-P 工艺处理的 TRIP800 钢比 Q-T 工艺处理的 TRIP800 钢具有更高的断面伸长率,即具有更好的塑性;(4)随碳分配时间的增加,屈强比呈下降趋势,相对于 Q-T 工艺,Q&P 工艺处理的 TRIP800钢具有更低的屈强比,即 Q&P 工艺处理的 TRIP800 钢具有更优秀的塑性。关键词TRIP 钢 Q&P 工艺 Q&T 工艺 热处理 配分时间AbstractThis paper studies the TRIP800 steel after Q & P (Quenching and partitioning) process and Q & T (Quenching and Tempering) process, with the same distribution of temperature 400 ℃ , in a different partition time (30s,60s,120s,300s) impacts the tensile strength, the cross section elongation yield strength, crystalline phaseorganizational. The followingsare the conclusions:(1) TRIP800 steel in salt bath temperature of 270 ℃ maintains 1min.With 400 ℃ distribution of temperature, and the longer ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

新型QP工艺与传统QT工艺对先进高强度钢组织性能的影响毕业论文定稿

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
