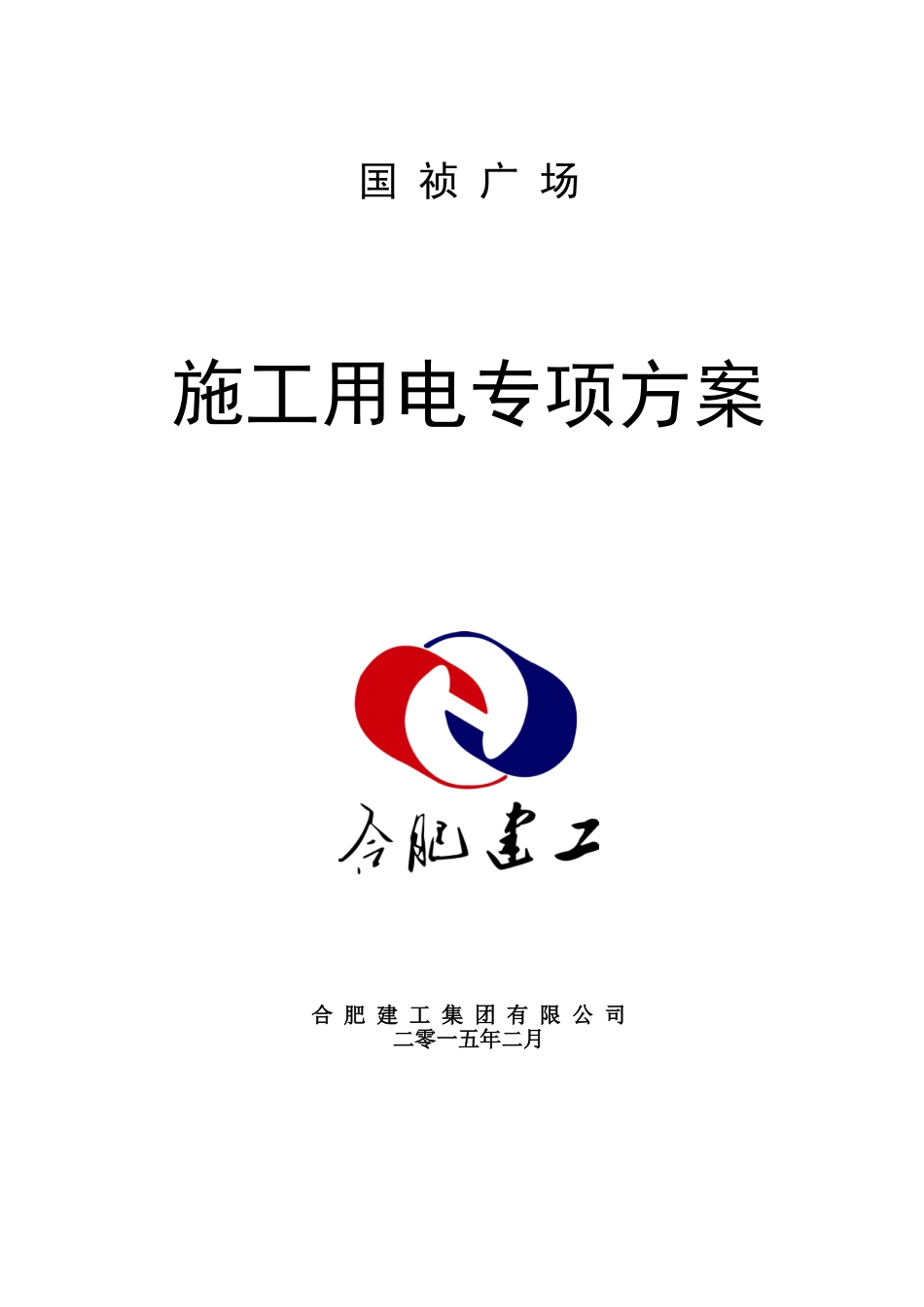

国 祯 广 场施工用电专项方案合 肥 建 工 集 团 有 限 公 司二零一五年二月目 录一、综合说明 2二、设计内容和路线布置 2二、配电系统设计（现场布置见附图）3三、负荷计算、设计配电系统 4四、设计接地装置 8五、设计防雷装置 8六、施工安全用电措施和电气防火技术措施 9七、用电管理 14附图：1、 施工用电系统图2、 施工用电平面布置图国祯广场工程施工用电专项方案一、综合说明（一）编制施工用电组织的依据1、国祯广场工程施工组织设计；2、《施工现场临时用电安全技术规 X》JGJ46-2024；3、《建筑施工安全检查标准》JGJ59-2024；4、《建筑电气设计手册》；5、XX 建工集团 XX 企业标准等。（二）工程概况杭政储出【2024】54 号地块商品住宅项目建筑安装工程施工（标段Ⅱ）位于 XX市江干区普福社区，备塘路，普德路以西。由 3#楼、4#楼、5#楼、6#楼、7#楼、8#楼、9#楼共计 7 幢房子及对应地下室组成。总建筑面积约 76101.8 平方米，其中地下室 21419.53 平方米。为地下一层，地上 16 层的高层住宅小区工程。建筑物总高度为47.50 米，地下室底板面标高-5.70 米。室内±0.000 相当于黄海高程 7.000 米。本工程施工图由汉嘉设计集团股份 XX 设计；勘测单位：XX 地矿勘测院，基坑支护方案由华东勘测设计讨论院设计。由 XX 中大正能量房地产 XX 开发建设。由 XX 省长城建设集团股份 XX 总承建，由 XX 求是工程咨询监理 XX 监理。现场建设单位提供 2 台 400KV 变压器供电，设置于施工现场西北角和东北角。二、设计内容和路线布置本工程主要临时现场用电，包括机械、设备、照明等。根据 JGJ46-2024《施工现场临时用电安全技术规 X》和 JGJ59-2024《建筑施工安全检查标准》规定及本工程临时电源情况，本供电系统采纳 TN-S 系统，从变压计量箱与总配电房引来，采纳三相五线制电缆配电，其中零线在总配电房边做重复接地，接地电源不大于 4 欧姆，保护零线从总配电箱内零线引接，通过各回路采纳三相五线制配电至二级箱和三级箱，保护零线作重复接地。下附用电设备表:基础及主体结构施工阶段现场主要用电设备表序号名称数量总用电总功率（KW）备注1塔吊42402钢筋切断机273钢筋弯曲机4124套丝机4165普通焊机6606木工圆盘锯4127室外照明4168室内照明359双笼人货电梯522010单笼人货电梯516511搅拌机41412合 计797二、配电系统设计（现场布置见附图）（1） 确定电源进线现场供电从甲方提...
