施工质量检查实施细则

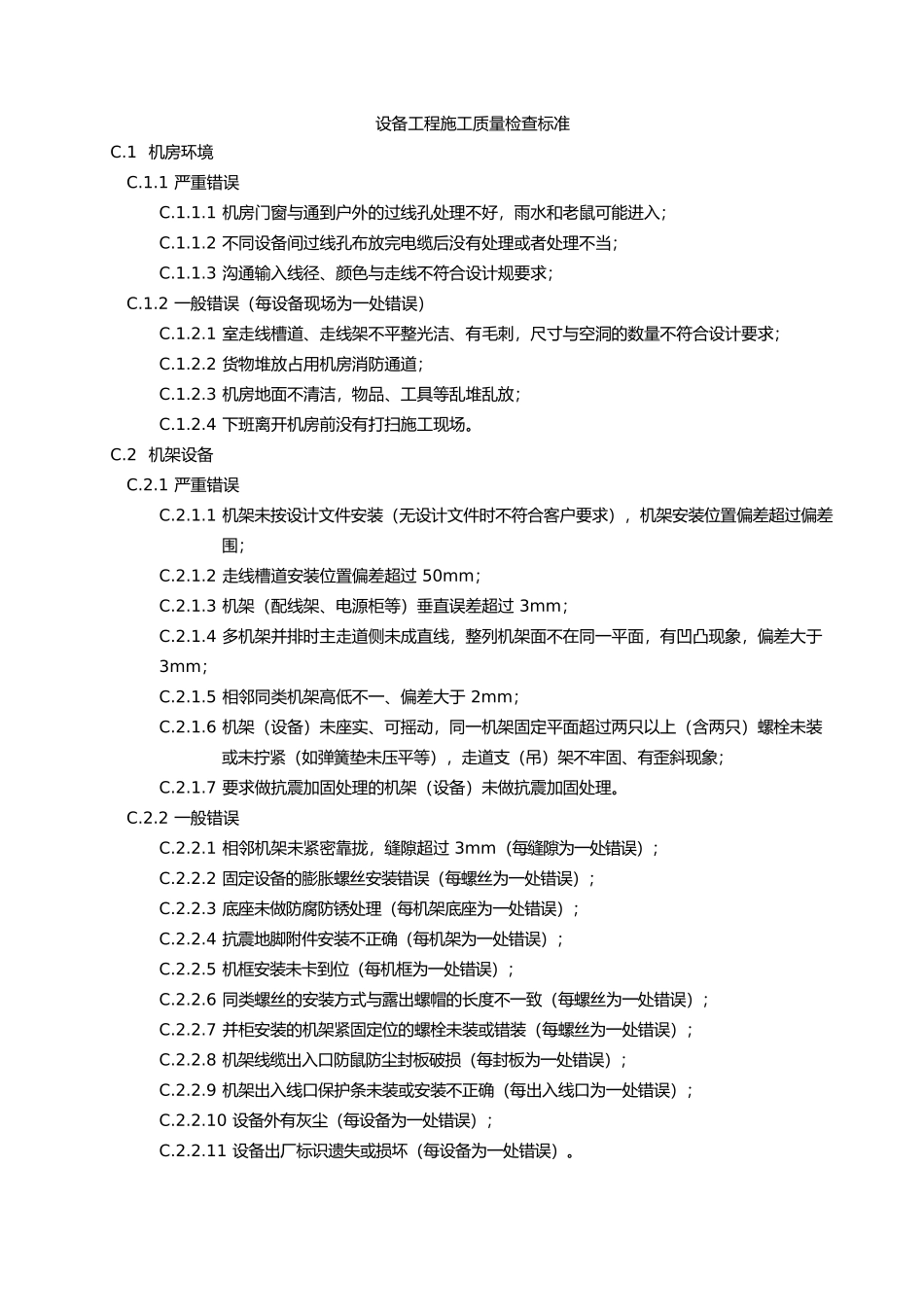

设备工程施工质量检查标准C.1 机房环境C.1.1 严重错误C.1.1.1 机房门窗与通到户外的过线孔处理不好，雨水和老鼠可能进入；C.1.1.2 不同设备间过线孔布放完电缆后没有处理或者处理不当；C.1.1.3 沟通输入线径、颜色与走线不符合设计规要求；C.1.2 一般错误（每设备现场为一处错误）C.1.2.1 室走线槽道、走线架不平整光洁、有毛刺，尺寸与空洞的数量不符合设计要求；C.1.2.2 货物堆放占用机房消防通道；C.1.2.3 机房地面不清洁，物品、工具等乱堆乱放；C.1.2.4 下班离开机房前没有打扫施工现场。C.2 机架设备C.2.1 严重错误C.2.1.1 机架未按设计文件安装（无设计文件时不符合客户要求），机架安装位置偏差超过偏差围；C.2.1.2 走线槽道安装位置偏差超过 50mm；C.2.1.3 机架（配线架、电源柜等）垂直误差超过 3mm；C.2.1.4 多机架并排时主走道侧未成直线，整列机架面不在同一平面，有凹凸现象，偏差大于3mm；C.2.1.5 相邻同类机架高低不一、偏差大于 2mm；C.2.1.6 机架（设备）未座实、可摇动，同一机架固定平面超过两只以上（含两只）螺栓未装或未拧紧（如弹簧垫未压平等），走道支（吊）架不牢固、有歪斜现象；C.2.1.7 要求做抗震加固处理的机架（设备）未做抗震加固处理。C.2.2 一般错误C.2.2.1 相邻机架未紧密靠拢，缝隙超过 3mm（每缝隙为一处错误）；C.2.2.2 固定设备的膨胀螺丝安装错误（每螺丝为一处错误）；C.2.2.3 底座未做防腐防锈处理（每机架底座为一处错误）；C.2.2.4 抗震地脚附件安装不正确（每机架为一处错误）；C.2.2.5 机框安装未卡到位（每机框为一处错误）；C.2.2.6 同类螺丝的安装方式与露出螺帽的长度不一致（每螺丝为一处错误）；C.2.2.7 并柜安装的机架紧固定位的螺栓未装或错装（每螺丝为一处错误）；C.2.2.8 机架线缆出入口防鼠防尘封板破损（每封板为一处错误）；C.2.2.9 机架出入线口保护条未装或安装不正确（每出入线口为一处错误）；C.2.2.10 设备外有灰尘（每设备为一处错误）；C.2.2.11 设备出厂标识遗失或损坏（每设备为一处错误）。C.3 电源线、地线C.3.1 严重错误C.3.1.1 未按规定使用相应线径的电源线、地线；C.3.1.2 设备综合接地电阻大于 1Ω；C.3.1.3 机架、配线架未接地线或多机架时保护地线串接；C.3.1.4 电源线、地线在中间接驳或绝缘层破损；C.3.1.5 使用错误的规格型号保险丝与开关；C.3.1.6 接地端子压接不紧固，户外接地端子未经过防腐、防锈处理；C.3.1...
