旋挖干成孔施工质量控制VIP专享

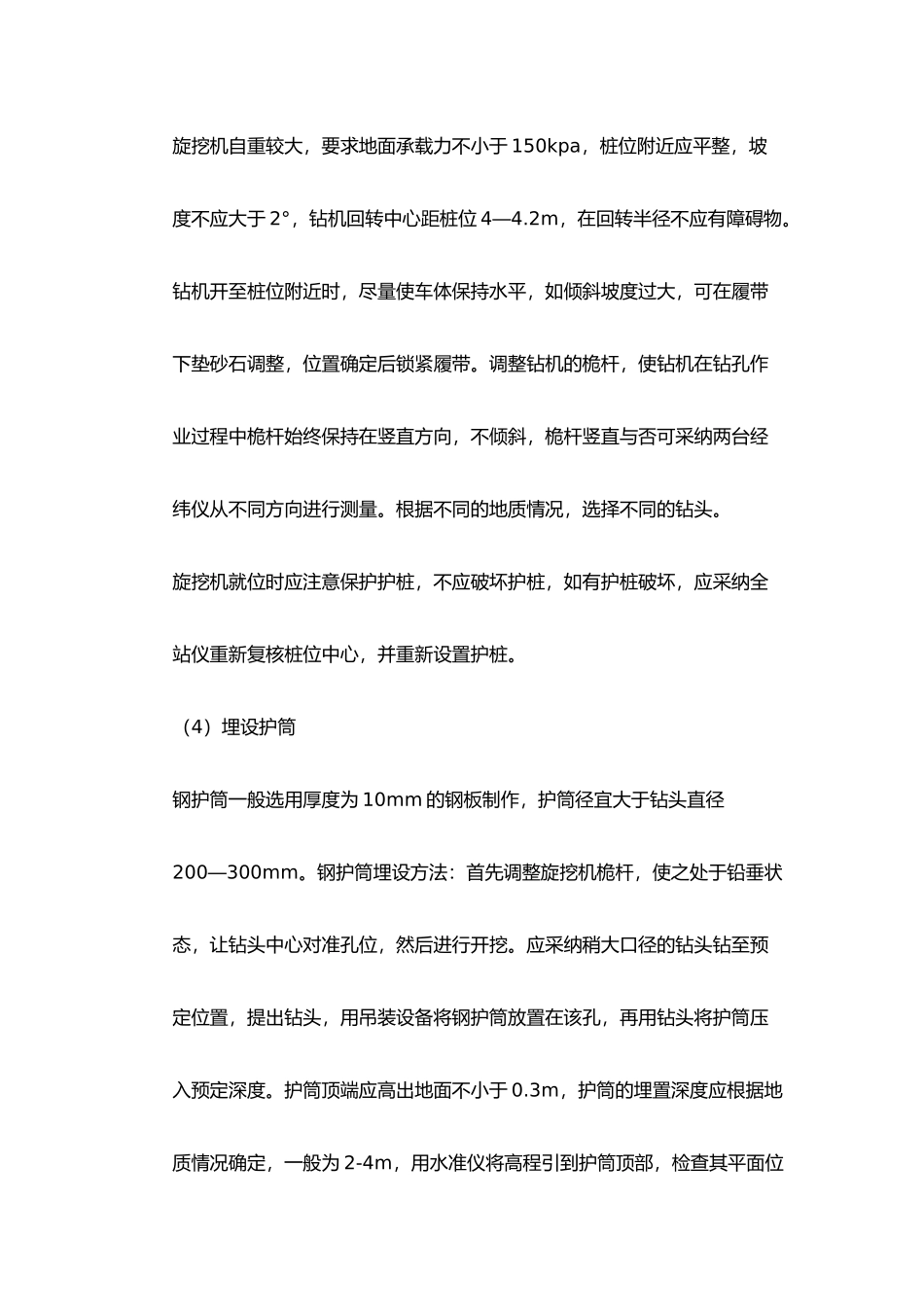

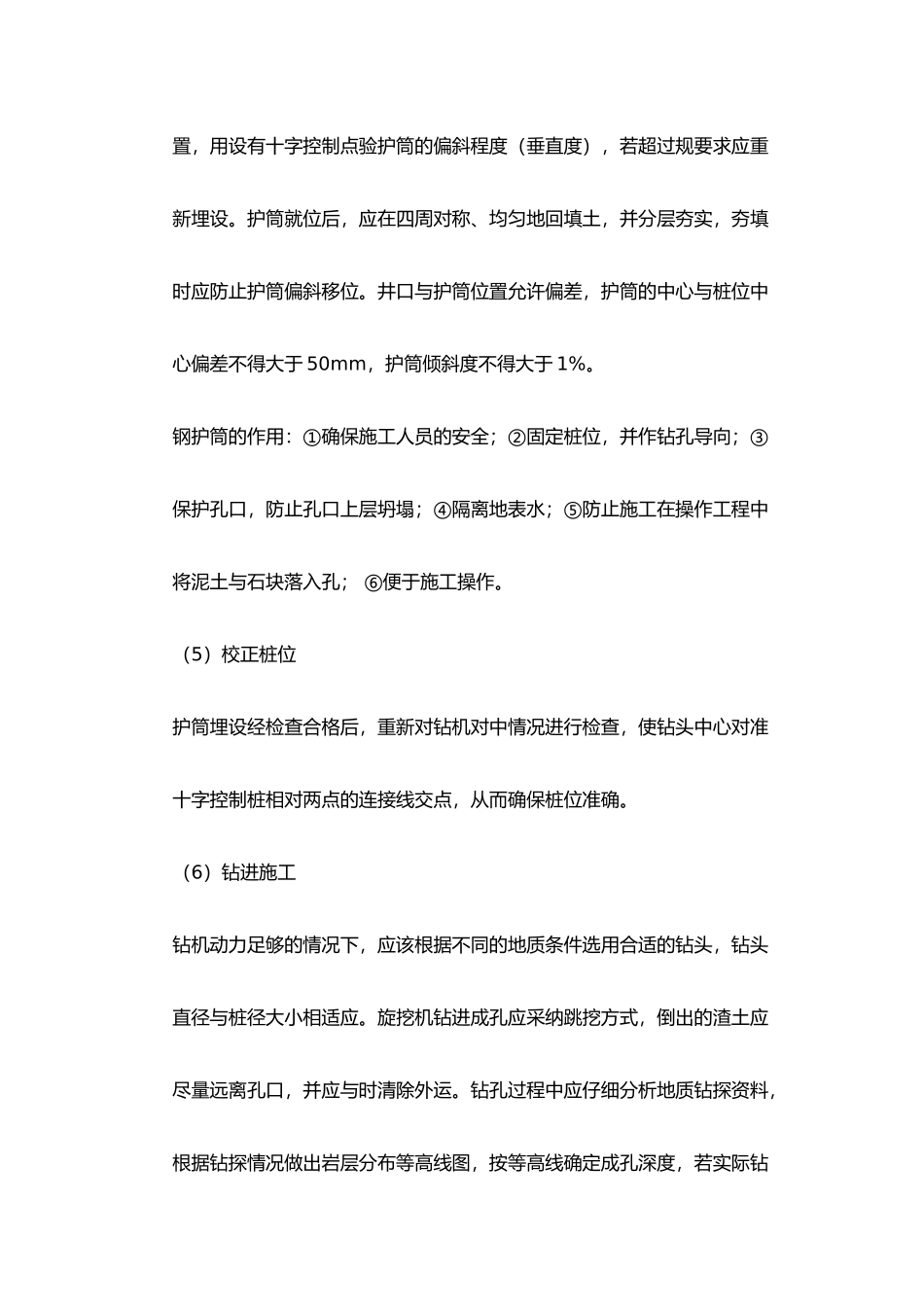

旋挖钻干法成孔灌注桩施工质量控制要点干法成孔是直接用旋挖机取土而不需要静浆护壁或全护筒护壁的成孔施工工法。该方法在提高工程质量、节约工期、降低工程成本、消除人工作业存在的安全隐患、环境保护等方面有着突出的优势。旋挖钻干法成孔灌注桩施工质量控制要点 （1）放线定位确定桩的中心点（桩位）采纳全站仪进行测量，桩位放样允许偏差值：单排桩 10mm；群桩为 20mm。（2）引出控制桩 为了复核桩位中心点方便，在桩外设四点，相对两点的连接线交点与桩位中心点重合，用这种方法来检查桩位是否发生偏移比较方便，为保证护桩桩位稳固，护桩打入地面下不小于 30cm，四周采纳混凝土包裹防护。当护桩被破坏后，应采纳全站仪重新复核桩位中心，并重新设置护桩。 （3）旋挖机就位 旋挖机自重较大，要求地面承载力不小于 150kpa，桩位附近应平整，坡度不应大于 2°，钻机回转中心距桩位 4―4.2m，在回转半径不应有障碍物。钻机开至桩位附近时，尽量使车体保持水平，如倾斜坡度过大，可在履带下垫砂石调整，位置确定后锁紧履带。调整钻机的桅杆，使钻机在钻孔作业过程中桅杆始终保持在竖直方向，不倾斜，桅杆竖直与否可采纳两台经纬仪从不同方向进行测量。根据不同的地质情况，选择不同的钻头。 旋挖机就位时应注意保护护桩，不应破坏护桩，如有护桩破坏，应采纳全站仪重新复核桩位中心，并重新设置护桩。 （4）埋设护筒 钢护筒一般选用厚度为 10mm 的钢板制作，护筒径宜大于钻头直径200―300mm。钢护筒埋设方法：首先调整旋挖机桅杆，使之处于铅垂状态，让钻头中心对准孔位，然后进行开挖。应采纳稍大口径的钻头钻至预定位置，提出钻头，用吊装设备将钢护筒放置在该孔，再用钻头将护筒压入预定深度。护筒顶端应高出地面不小于 0.3m，护筒的埋置深度应根据地质情况确定，一般为 2-4m，用水准仪将高程引到护筒顶部，检查其平面位置，用设有十字控制点验护筒的偏斜程度（垂直度），若超过规要求应重新埋设。护筒就位后，应在四周对称、均匀地回填土，并分层夯实，夯填时应防止护筒偏斜移位。井口与护筒位置允许偏差，护筒的中心与桩位中心偏差不得大于 50mm，护筒倾斜度不得大于 1%。 钢护筒的作用：①确保施工人员的安全；②固定桩位，并作钻孔导向；③保护孔口，防止孔口上层坍塌；④隔离地表水；⑤防止施工在操作工程中将泥土与石块落入孔； ⑥便于施工操作。 （5）校正桩位 护筒埋设经检查合格后，重新对钻机对中情况进行检...
