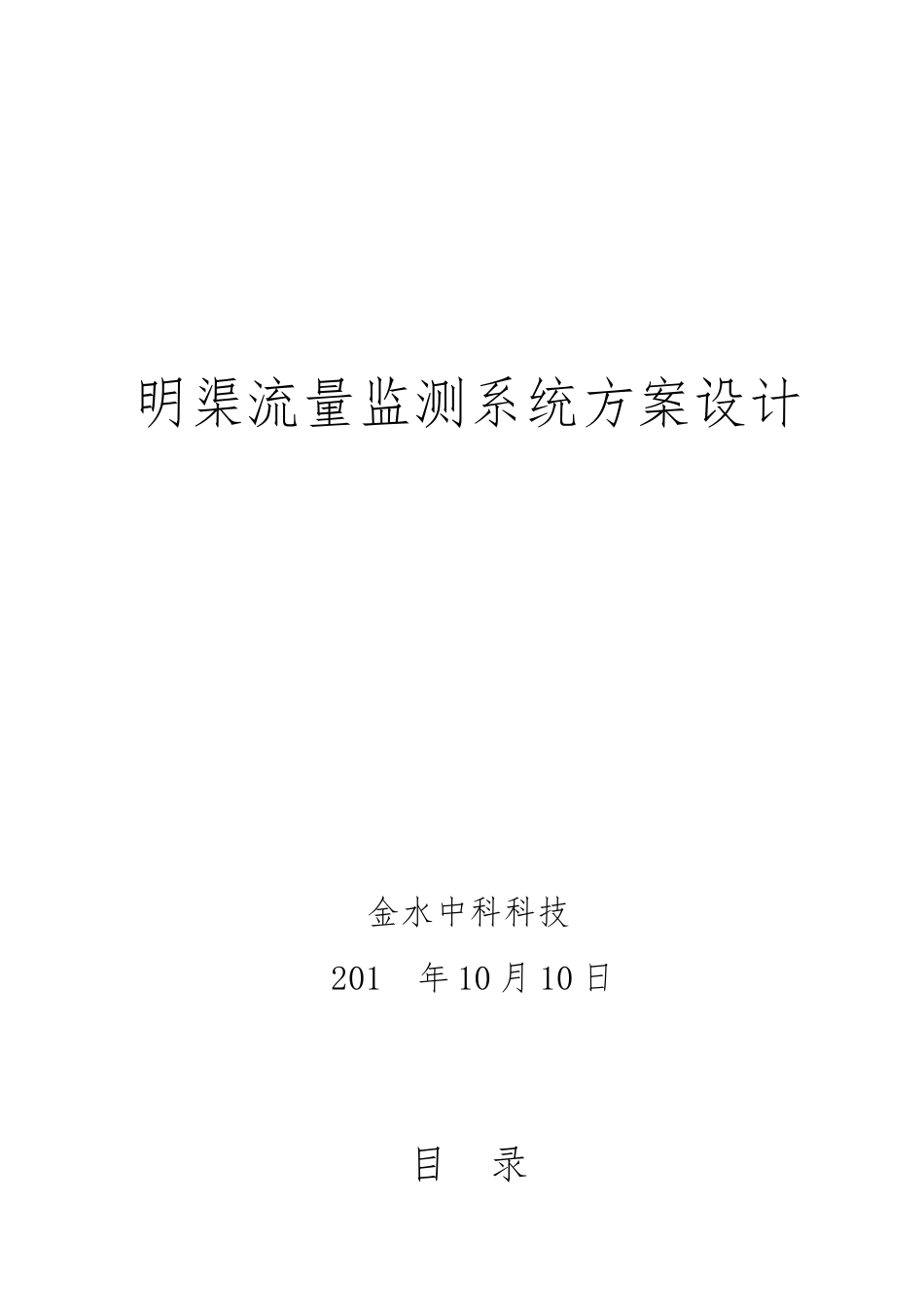

明渠流量监测系统方案设计金水中科科技201 年 10 月 10 日目 录一、系统网络结构与组成二、明渠流量计的种类与选型（测流方法与选择）(一)、明渠流量计的种类（明渠测流方法）1、水位法2、流速面积法3、两种方法的比较(二)、明渠流量计的选型（测流方法选择）1、宽度 20 米以上的宽浅渠道的测流方法选择2、宽度 20 米以的窄渠道的测流方法选择三、数据传输方案四、电源系统五、监控管理软件六、设备典型配置与预算附件:相关设备性能与技术指标一、系统网络结构与组成系统网络结构图： 其中：①流量计由水位流速传感器与终端机（二次仪表）组成；② 监控管理软件安装于服务器上
③ 通讯仪器可选无线通讯设备或有线网络通讯设备
④电源系统可采纳民用供电系统或太阳能供电系统，也可使用电池供电
系统组成：①明渠流量计②通讯仪器③监控软件与服务器④电源系统二、明渠流量计的种类与选型（测流方法与选择）（一）明渠流量计的种类（明渠测流方法）明渠测流方法从原理上可分为两大类：水位法与流速面积法
水位法是通过测量量水建筑物的上游（或上、下游）水位并经经验公式或实验曲线换算成流量来实现计量的
流速面积法不需修建量水建筑物，通过测量过水断面面积（实际上过水断面面积是通过测量的水位来换算求得的）与断面流速来求得流量
1、水位法水位法流量计实际上是水位计加辅助的工程建筑物的总称
·辅助的工程建筑物主要有：量水槽（巴希尔槽、无喉道量水槽等）量水堰（薄壁堰、三角堰、宽顶堰等）标准断面（指顺直的规则断面）闸孔涵洞·水位计主要有：超声波水位计（接触式式）超声波水位计（非接触式式）浮子式水位计压力式水位计雷达水位计磁伸缩水位计水尺（人工读数）一般讲假如是自由出流，用一个上游水位就可通过公式换算或查曲线求得流量，假如是淹没出流，则需要上下游两个水位
在精度方面，由高向低排列如下：类型 精度 自由出流薄壁堰 2% 自由出流宽
