景区游步道桩基工程施工设计方案范本

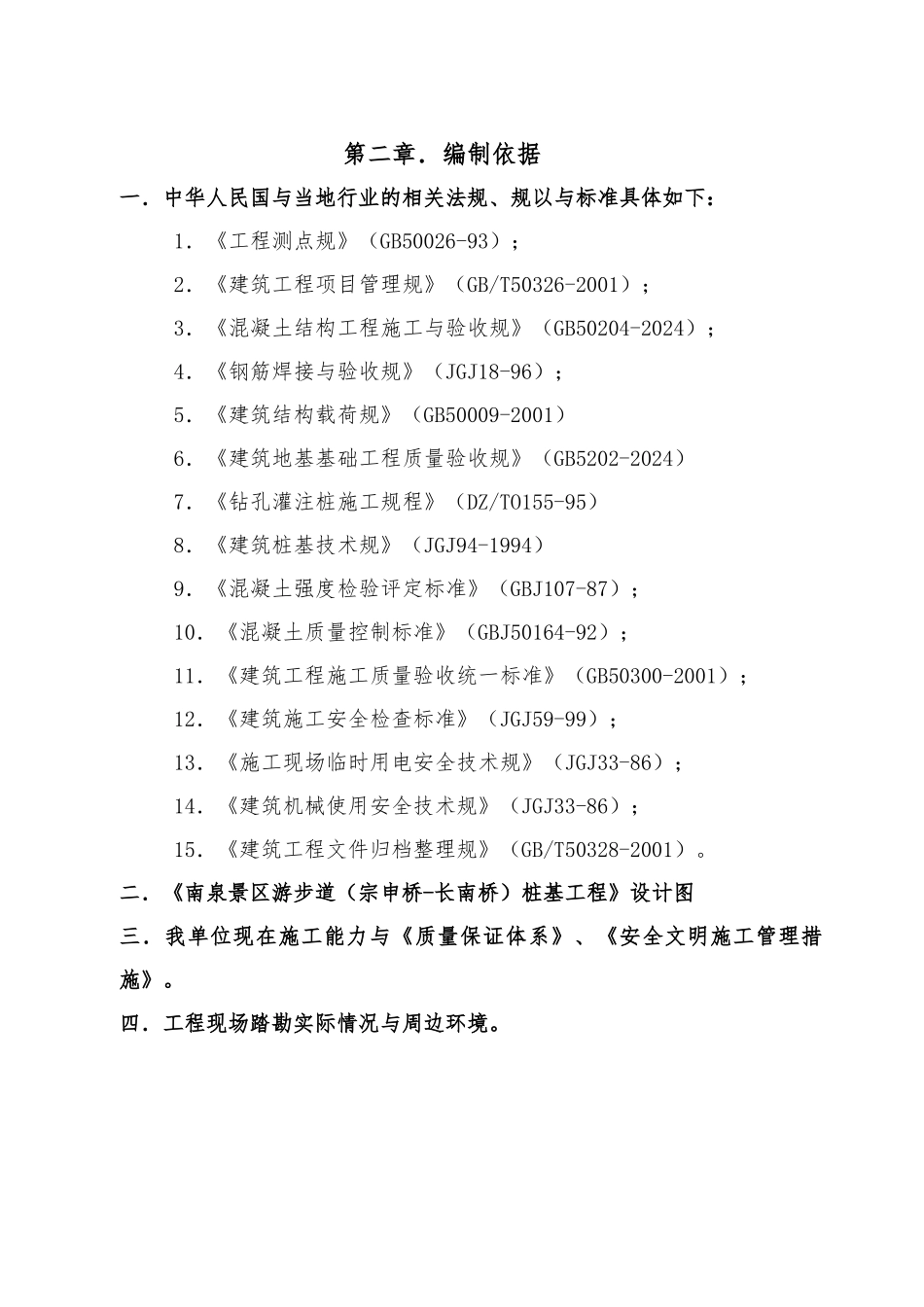

第一章. 工程概述一．工程概况本工程位于市南泉花溪河小泉大桥旁，由于南泉风景区改造而新建景区游步道。新建景区游步道位于小泉大桥上游右岸河道。根据设计要求，采纳灌注桩基础。二. 工程地质与水文条件1. 地质构造根据 ZY18 地质钻孔资料：桩基 3～4m 为松散粉砂；4～5m为强风华泥质灰岩；5m 以后为中风化泥质灰岩组成。2. 场地地下水不明确。三. 工程处理措施采纳回旋钻孔直径 500mm 钻至中风化泥质灰岩 1.5m 作为本工程独立桩基持力层。并在河床底部设 850*850*700mm 独立承台（C30）。上部至花溪河常年水位线以上 210.65 高程为 300*300mm 矩形桩（C30）。四. 主要工程数量Φ500 钻孔灌注桩 124 根，大约 190m3 C50 混凝土850*850*700mm 独立承台，大约 80 m3 C30 混凝土300*300mm 矩形桩，大约 65 m3 C30 混凝土五. 工程特点、难点1．本工程为永久性基础工程，设计使用年限 50 年，施工期正处多雨季节，既要保证进度又要确保施工安全和质量，施工难度较大。2．本工程桩基拟采纳围堰与搭设钢管施工平台相结合的方式施工，工序复杂，人工开挖河道淤泥土石方，人工搭设作业平台，下灌注桩护筒水下浇注混凝土与承台等都在河道中进行。成孔与水下浇注混凝土、水害防治保证施工安全将是本工程的重点；3．本工程为桩基工程全部为隐蔽工程，施工中不可预见的因素较多。如：钻孔穿过砂层需要采纳跟护筒、下护筒与定位。水上脚手架的搭设定位，浇注混凝土后钢护筒的提出时间与提管方式的选择具有很大的施工难度。第二章．编制依据一．中华人民国与当地行业的相关法规、规以与标准具体如下： 1．《工程测点规》（GB50026-93）； 2．《建筑工程项目管理规》（GB/T50326-2001）； 3．《混凝土结构工程施工与验收规》（GB50204-2024）； 4．《钢筋焊接与验收规》（JGJ18-96）； 5．《建筑结构载荷规》（GB50009-2001） 6．《建筑地基基础工程质量验收规》（GB5202-2024） 7．《钻孔灌注桩施工规程》（DZ/TO155-95） 8．《建筑桩基技术规》（JGJ94-1994） 9．《混凝土强度检验评定标准》（GBJ107-87）； 10．《混凝土质量控制标准》（GBJ50164-92）； 11．《建筑工程施工质量验收统一标准》（GB50300-2001）； 12．《建筑施工安全检查标准》（JGJ59-99）； 13．《施工现场临时用电安全技术规》（JGJ33-86）； 14．《建筑机械使用安全技术规》（JGJ33-86）； 15．《建筑工程文件归档整理规》（GB/T5...
