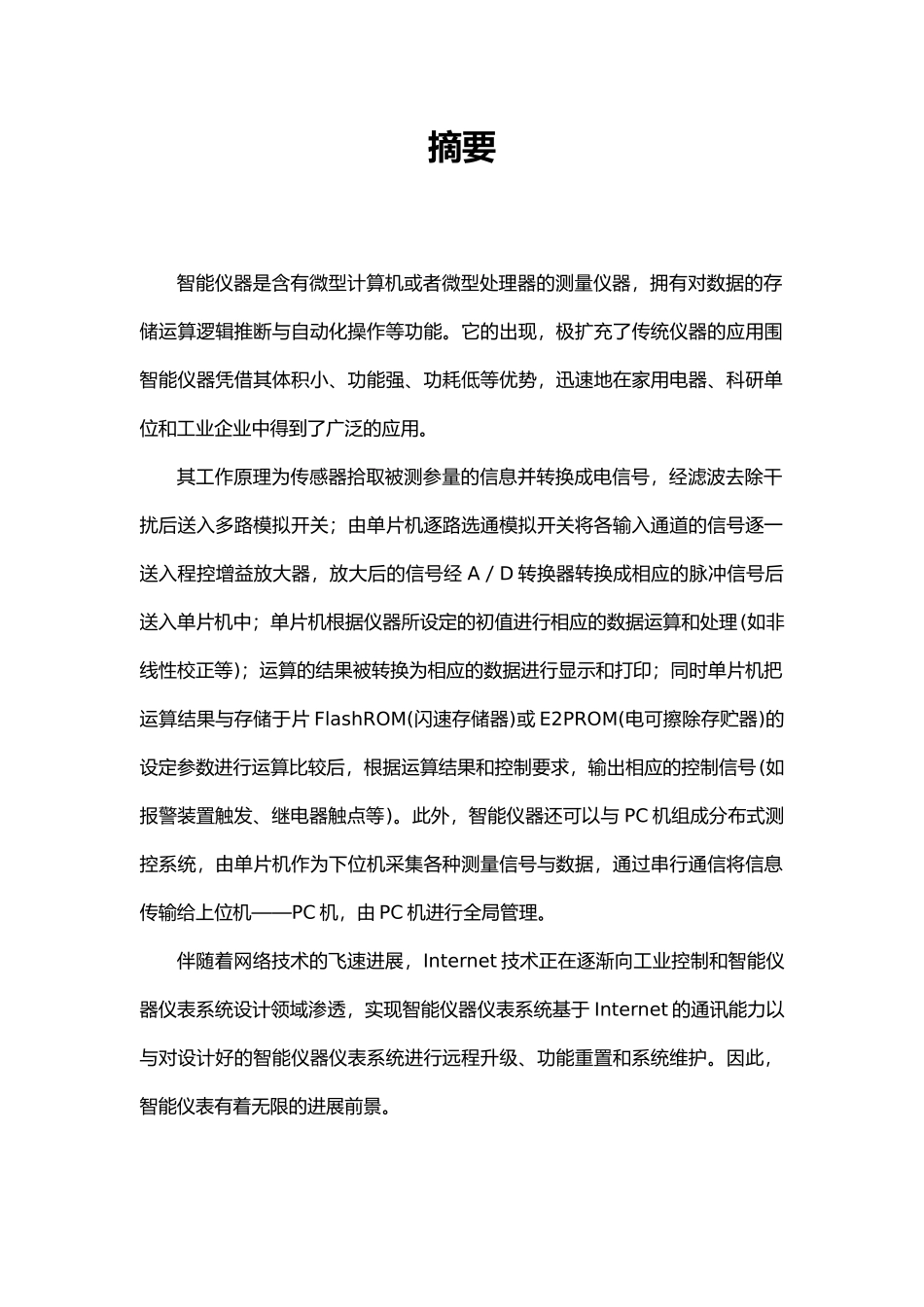

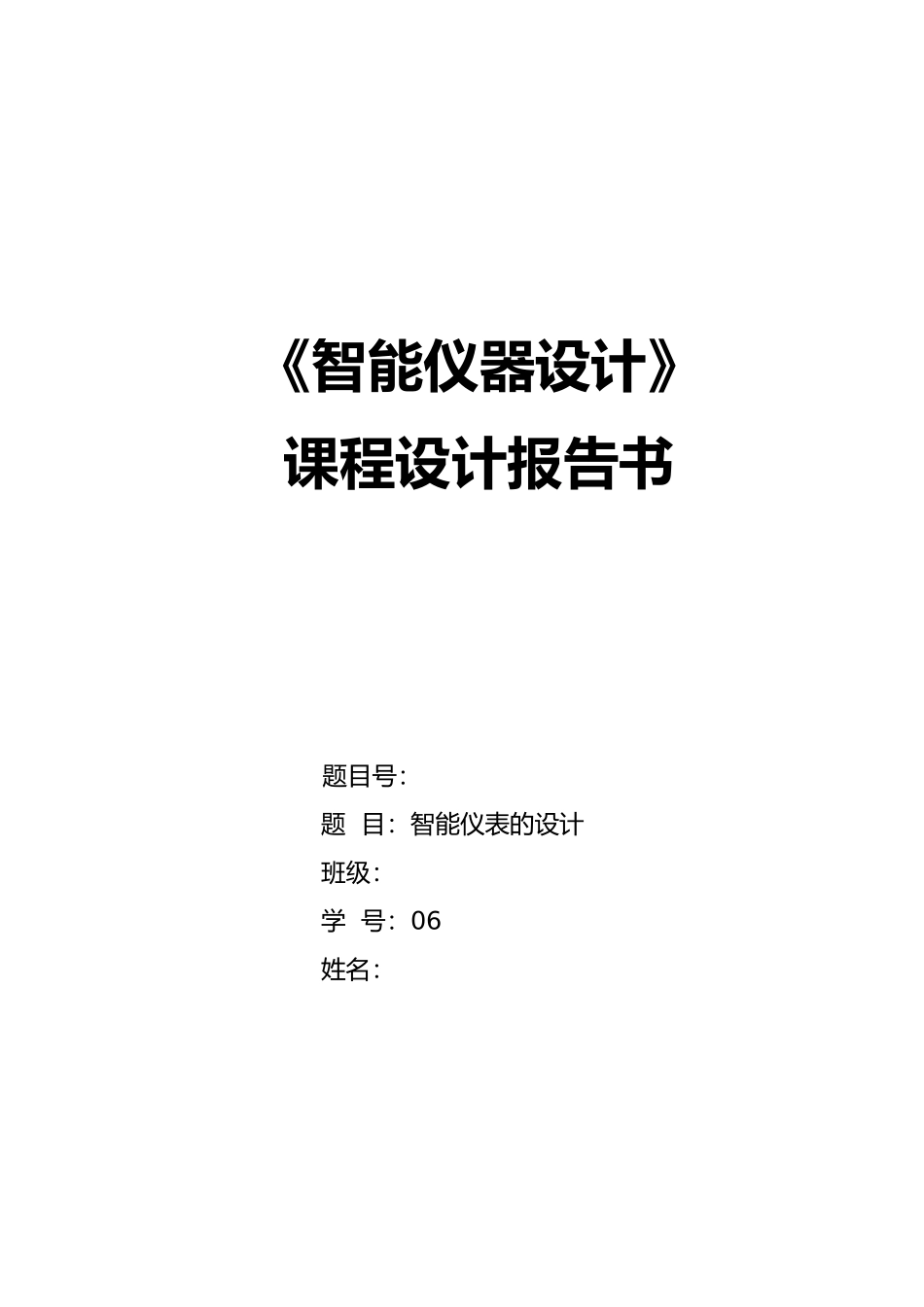

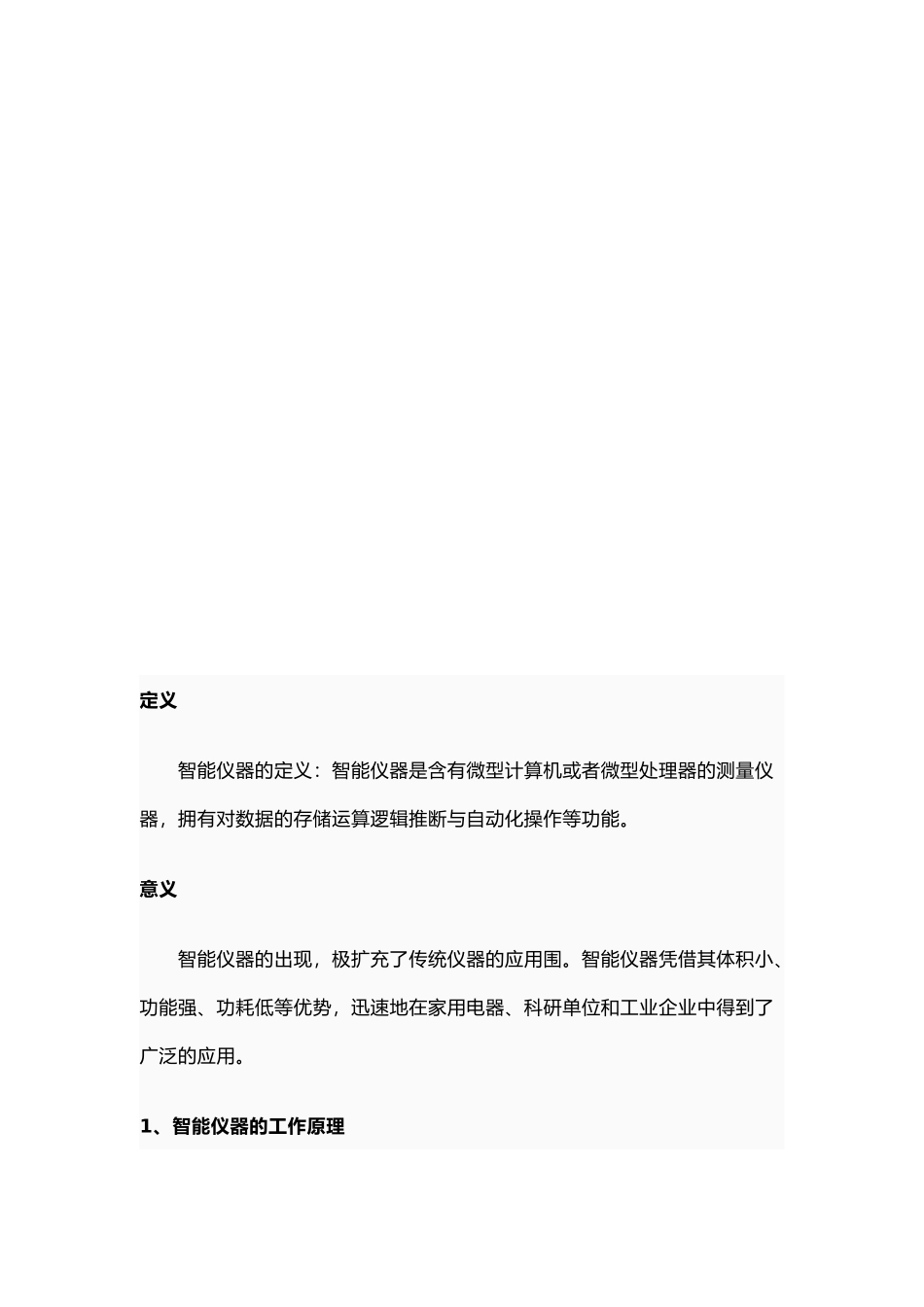

《智能仪器设计》课程设计报告书题目号：题 目：智能仪表的设计班级：学 号：06姓名：摘要智能仪器是含有微型计算机或者微型处理器的测量仪器，拥有对数据的存储运算逻辑推断与自动化操作等功能。它的出现，极扩充了传统仪器的应用围智能仪器凭借其体积小、功能强、功耗低等优势，迅速地在家用电器、科研单位和工业企业中得到了广泛的应用。 其工作原理为传感器拾取被测参量的信息并转换成电信号，经滤波去除干扰后送入多路模拟开关；由单片机逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器，放大后的信号经 A／D 转换器转换成相应的脉冲信号后送入单片机中；单片机根据仪器所设定的初值进行相应的数据运算和处理(如非线性校正等)；运算的结果被转换为相应的数据进行显示和打印；同时单片机把运算结果与存储于片 FlashROM(闪速存储器)或 E2PROM(电可擦除存贮器)的设定参数进行运算比较后，根据运算结果和控制要求，输出相应的控制信号(如报警装置触发、继电器触点等)。此外，智能仪器还可以与 PC 机组成分布式测控系统，由单片机作为下位机采集各种测量信号与数据，通过串行通信将信息传输给上位机——PC 机，由 PC 机进行全局管理。 伴随着网络技术的飞速进展，Internet 技术正在逐渐向工业控制和智能仪器仪表系统设计领域渗透，实现智能仪器仪表系统基于 Internet 的通讯能力以与对设计好的智能仪器仪表系统进行远程升级、功能重置和系统维护。因此，智能仪表有着无限的进展前景。定义 智能仪器的定义：智能仪器是含有微型计算机或者微型处理器的测量仪器，拥有对数据的存储运算逻辑推断与自动化操作等功能。 意义 智能仪器的出现，极扩充了传统仪器的应用围。智能仪器凭借其体积小、功能强、功耗低等优势，迅速地在家用电器、科研单位和工业企业中得到了广泛的应用。 1、智能仪器的工作原理传感器 拾取被测参量的信息并转换成电信号，经滤波去除干扰后送入多路模拟开关；由单片机 逐路选通模拟开关将各输入通道的信号逐一送入程控增益放大器，放大后的信号经 A／D 转换器转换成相应的脉冲信号后送入单片机中；单片机根据仪器所设定的初值进行相应的数据运算和处理(如非线性校正等)；运算的结果被转换为相应的数据进行显示和打印；同时单片机把运算结果与存储于片 FlashROM(闪速存储器)或 E?2PROM(电可擦除存贮器)的设定参数进行运算比较后，根据运算结果和控制要求，输出相应的控制信号(如报警装置触发、...
