有关千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见

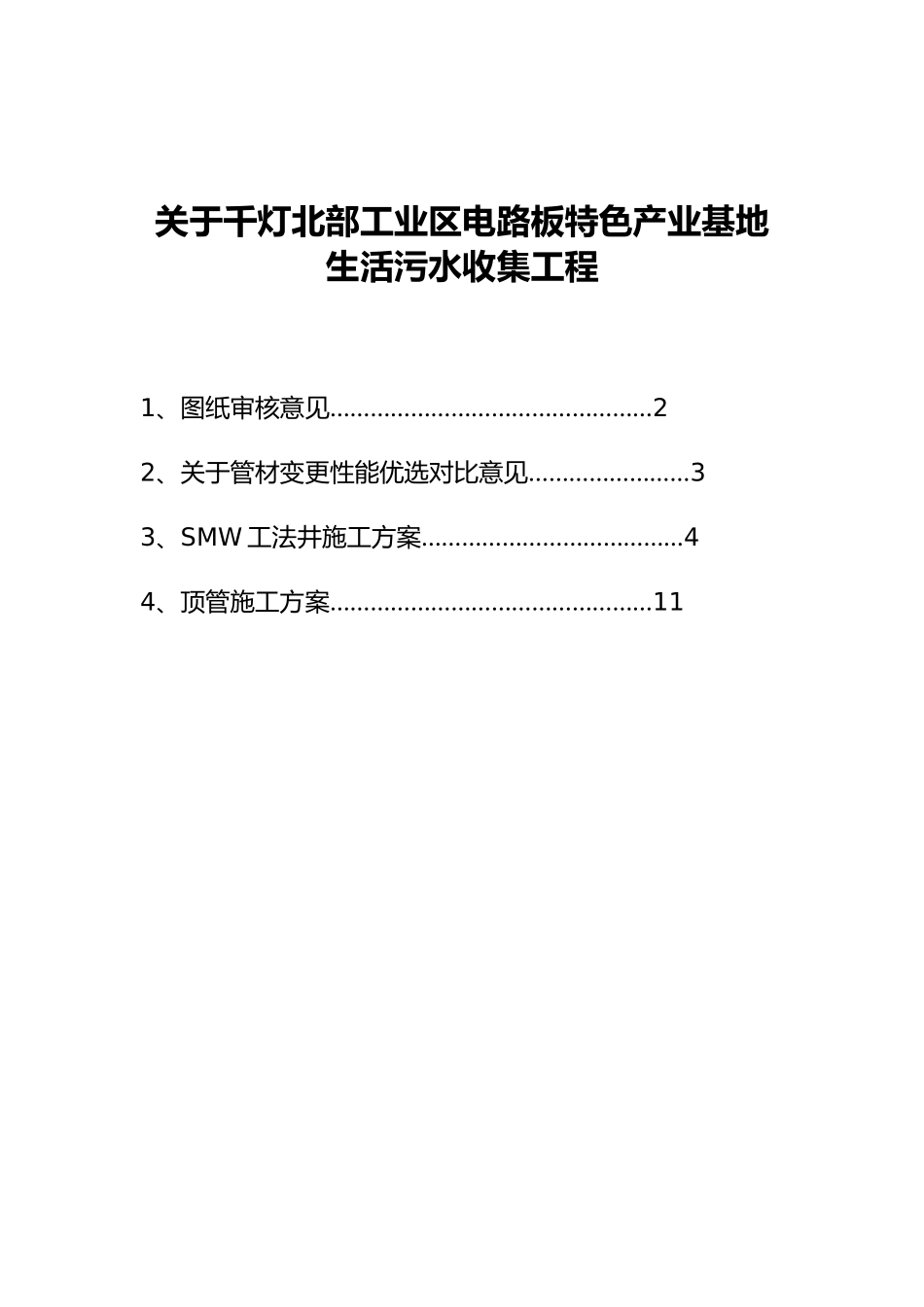

有关千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见_第1页
1/18

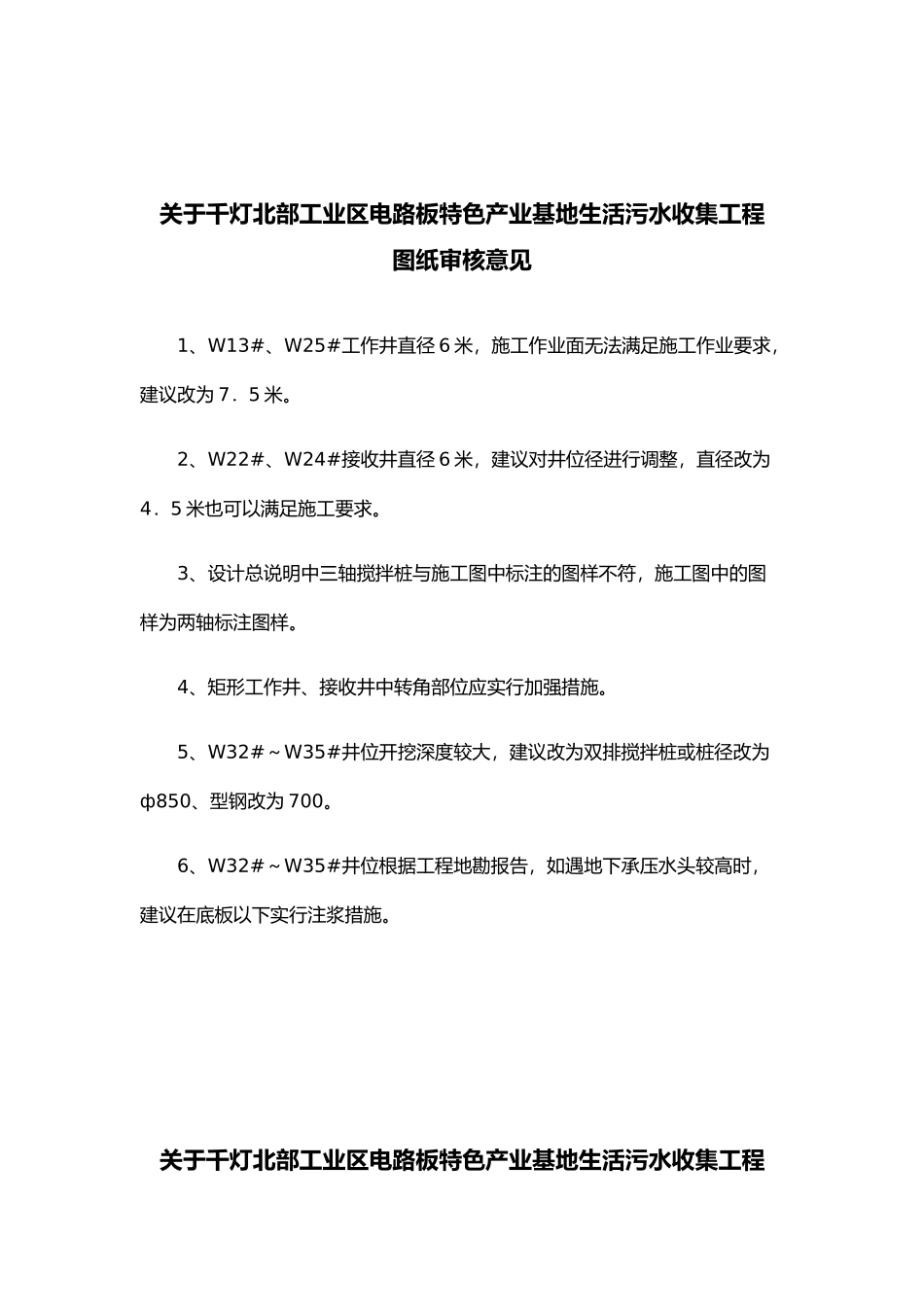

有关千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见_第2页
2/18
有关千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见_第3页
3/18
关于千灯北部工业区电路板特色产业基地生活污水收集工程1、图纸审核意见…………………………………………22、关于管材变更性能优选对比意见……………………33、SMW 工法井施工方案…………………………………44、顶管施工方案…………………………………………11关于千灯北部工业区电路板特色产业基地生活污水收集工程图纸审核意见1、W13#、W25#工作井直径 6 米,施工作业面无法满足施工作业要求,建议改为 7.5 米。2、W22#、W24#接收井直径 6 米,建议对井位径进行调整,直径改为4.5 米也可以满足施工要求。3、设计总说明中三轴搅拌桩与施工图中标注的图样不符,施工图中的图样为两轴标注图样。4、矩形工作井、接收井中转角部位应实行加强措施。5、W32#~W35#井位开挖深度较大,建议改为双排搅拌桩或桩径改为ф850、型钢改为 700。6、W32#~W35#井位根据工程地勘报告,如遇地下承压水头较高时,建议在底板以下实行注浆措施。关于千灯北部工业区电路板特色产业基地生活污水收集工程关于管材变更性能优选对比意见优选对比钢筋混凝土玻璃钢复合管玻璃钢夹砂管管道强度具有较高的抗压能力,可应对各种条件下的曲线顶管和荷载要求,安全系数高。抗压能力差,易变形损坏,安全系数低,不适合长距离顶管。耐腐蚀性能够有效抵抗多种未经处理的污水中的众多化学物质的侵蚀,不需作任何防腐处理,具有优越的耐腐蚀性,电化学耐腐性,抗击性等特点。具有优越的耐腐蚀性。水力性能壁光滑如镜,粗糙率和摩擦阻力很小,提高输送率达 20%以上。与钢筋混凝土玻璃钢复合管一样。综合效益该管材性价比高,长期使用免维护,安全可靠,综合效益好。管材价格高,与钢筋混凝土玻璃钢复合管价格相差三分之一以上,工程应用中稳定性较差,事故多。关于千灯北部工业区电路板特色产业基地生活污水收集工程SMW 工 法 井 施 工 方 案1、工程概况根据现场情况,顶管工作井基坑采纳深层搅拌桩插 H 钢的 SMW 工法作为围护结构。本工程 SMW 工法井 34 座(工作井尺寸为 7.0M×3.4M 方井或直径 7.5M 圆井;接收井尺寸为 4.5M×3.4M 方井或直径 5M 圆井)。本方案按现场初步踏勘编制,具体根据进场后实地精确放样后适当调整补充。2、施工方法SMW 工法井,即深层搅拌桩插 H 型钢。深层搅拌桩直径 Ф750mm,中心间距为 500mm,搭接为 200mm,H 型钢型号为 500×300×12×16。A)技术要求深层搅拌桩:采纳 42.5 号新奇普通硅酸盐水泥,水...
