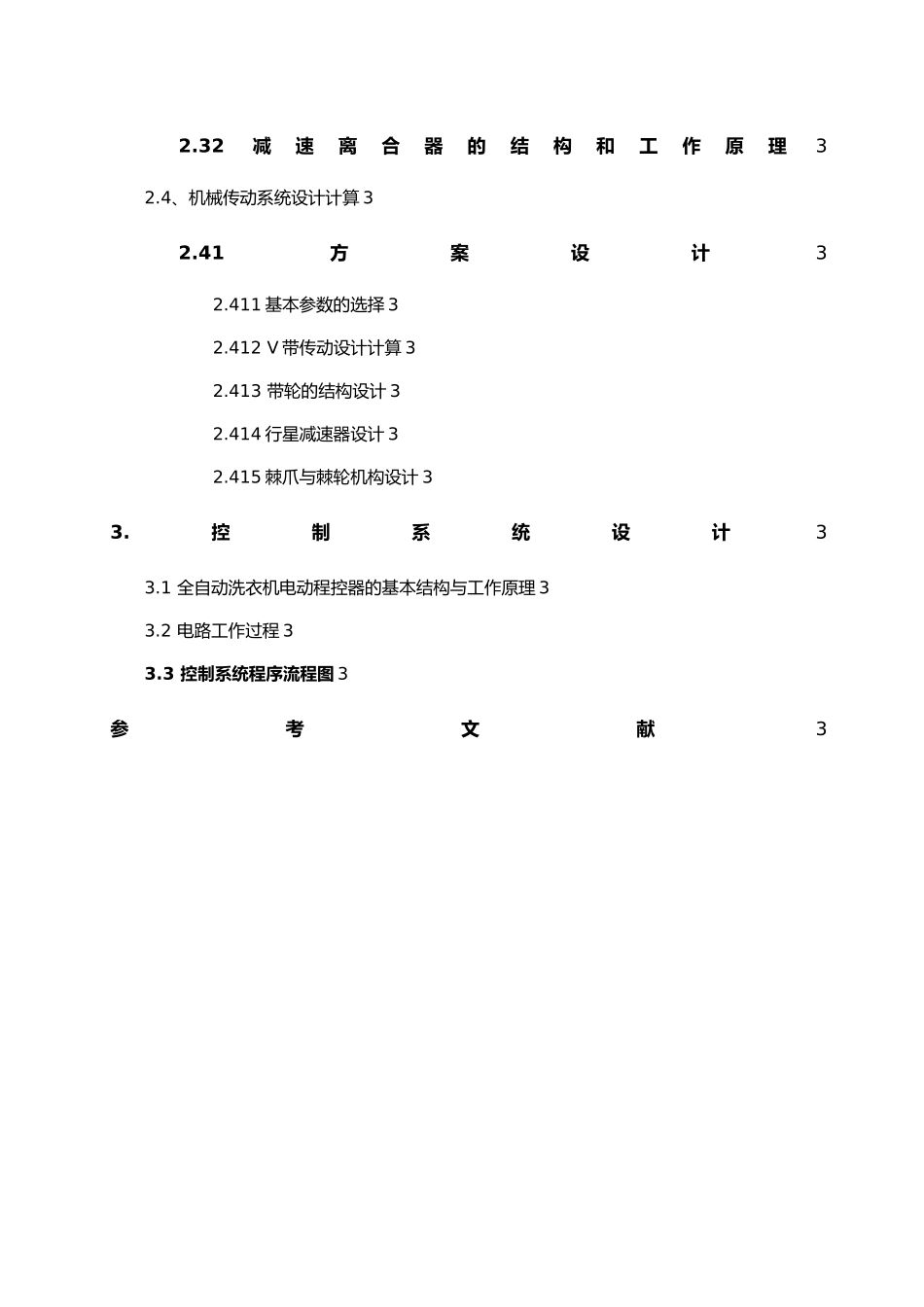

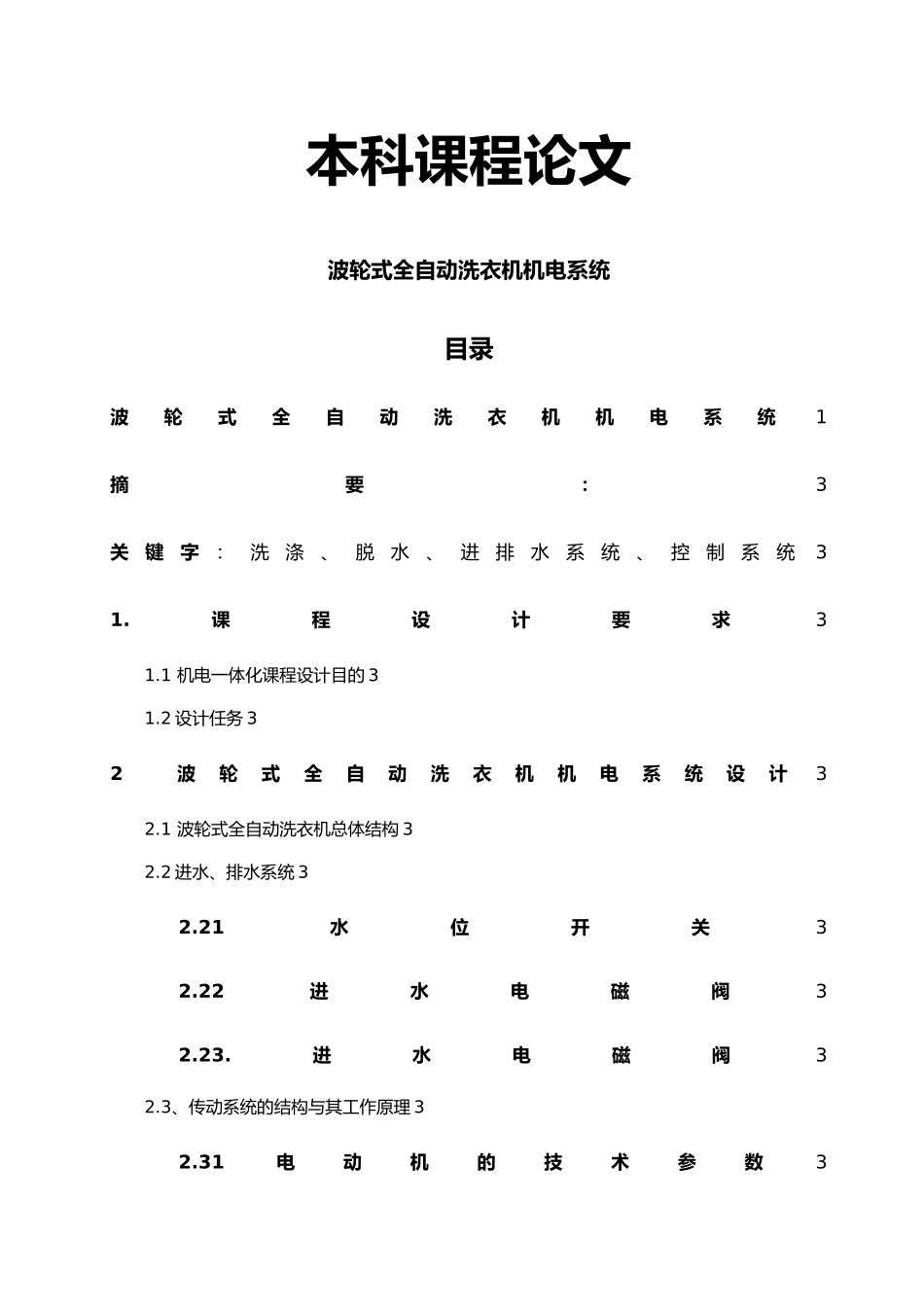

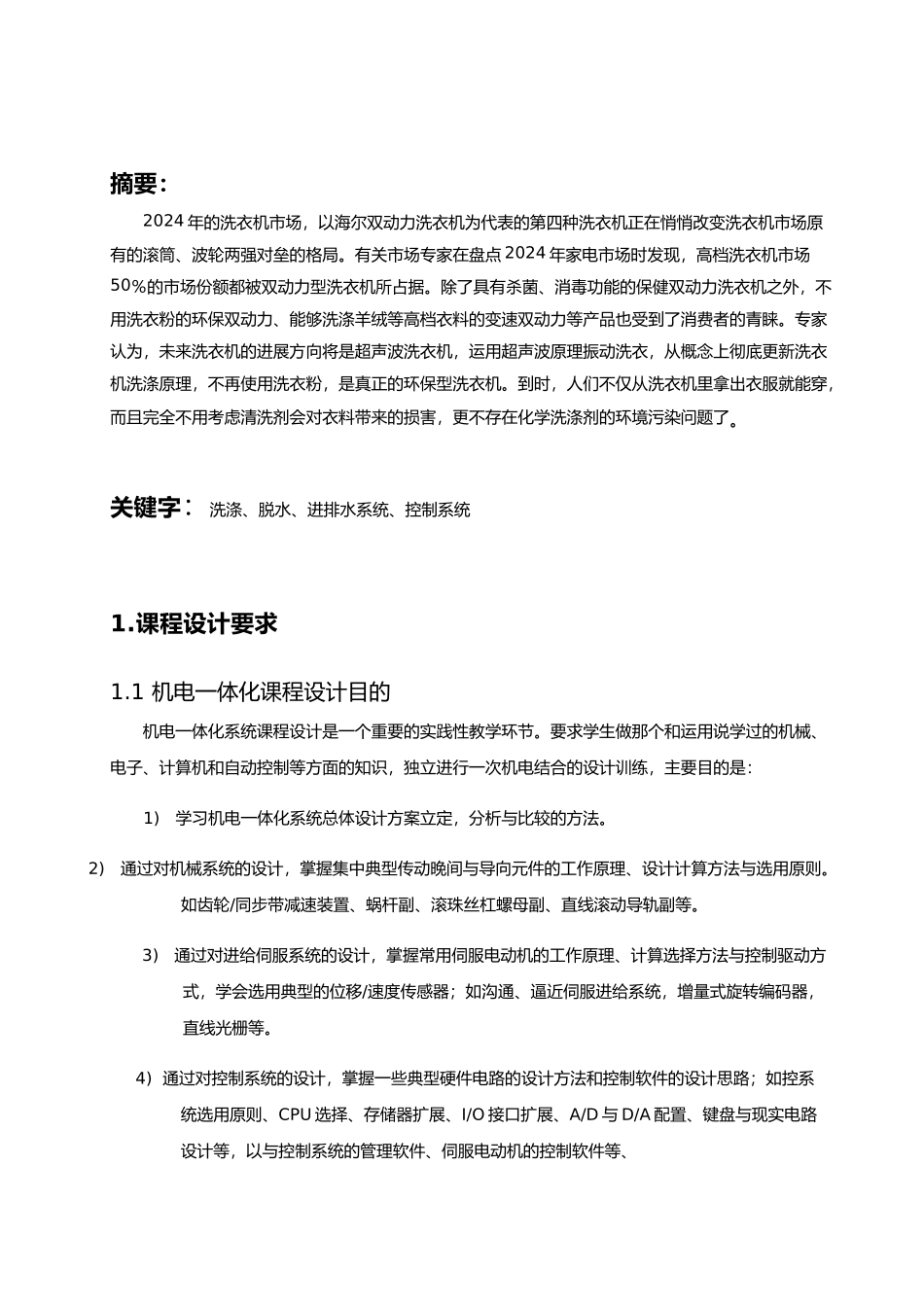

本科课程论文波轮式全自动洗衣机机电系统目录波轮式全自动洗衣机机电系统1摘要:3关键字:洗涤、脱水、进排水系统、控制系统31.课程设计要求31.1 机电一体化课程设计目的 31.2 设计任务 32 波轮式全自动洗衣机机电系统设计32.1 波轮式全自动洗衣机总体结构 32.2 进水、排水系统 32.21水位开关32.22进水电磁阀32.23.进水电磁阀32.3、传动系统的结构与其工作原理 32.31电动机的技术参数32.32减速离合器的结构和工作原理32.4、机械传动系统设计计算 32.41方案设计32.411 基本参数的选择 32.412 V 带传动设计计算 32.413 带轮的结构设计 32.414 行星减速器设计 32.415 棘爪与棘轮机构设计 33.控制系统设计33.1 全自动洗衣机电动程控器的基本结构与工作原理 33.2 电路工作过程 33.3 控制系统程序流程图 3参考文献3摘要:2024 年的洗衣机市场,以海尔双动力洗衣机为代表的第四种洗衣机正在悄悄改变洗衣机市场原有的滚筒、波轮两强对垒的格局。有关市场专家在盘点 2024 年家电市场时发现,高档洗衣机市场50%的市场份额都被双动力型洗衣机所占据。除了具有杀菌、消毒功能的保健双动力洗衣机之外,不用洗衣粉的环保双动力、能够洗涤羊绒等高档衣料的变速双动力等产品也受到了消费者的青睐。专家认为,未来洗衣机的进展方向将是超声波洗衣机,运用超声波原理振动洗衣,从概念上彻底更新洗衣机洗涤原理,不再使用洗衣粉,是真正的环保型洗衣机。到时,人们不仅从洗衣机里拿出衣服就能穿,而且完全不用考虑清洗剂会对衣料带来的损害,更不存在化学洗涤剂的环境污染问题了。关键字:洗涤、脱水、进排水系统、控制系统1.课程设计要求1.1 机电一体化课程设计目的机电一体化系统课程设计是一个重要的实践性教学环节。要求学生做那个和运用说学过的机械、电子、计算机和自动控制等方面的知识,独立进行一次机电结合的设计训练,主要目的是:1) 学习机电一体化系统总体设计方案立定,分析与比较的方法。 2) 通过对机械系统的设计,掌握集中典型传动晚间与导向元件的工作原理、设计计算方法与选用原则。如齿轮/同步带减速装置、蜗杆副、滚珠丝杠螺母副、直线滚动导轨副等。3) 通过对进给伺服系统的设计,掌握常用伺服电动机的工作原理、计算选择方法与控制驱动方式,学会选用典型的位移/速度传感器;如沟通、逼近伺服进给系统,增量式旋转编码器,直线光栅等。 4) 通过对控制系统的设计,掌握一些典型硬件电路的设计方法和控制...
