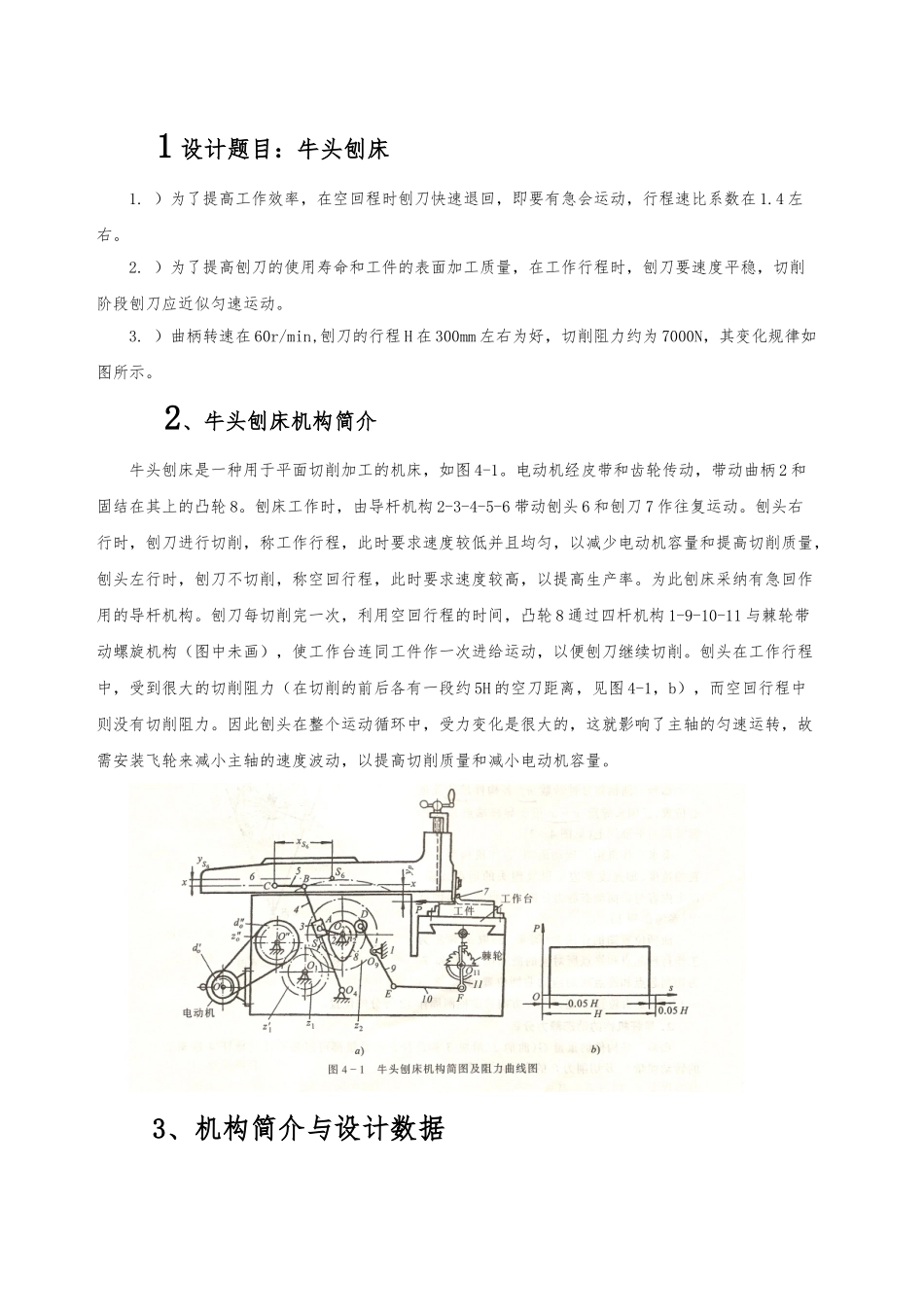

1 设计题目：牛头刨床1
）为了提高工作效率，在空回程时刨刀快速退回，即要有急会运动，行程速比系数在 1
）为了提高刨刀的使用寿命和工件的表面加工质量，在工作行程时，刨刀要速度平稳，切削阶段刨刀应近似匀速运动
）曲柄转速在 60r/min,刨刀的行程 H 在 300mm 左右为好，切削阻力约为 7000N，其变化规律如图所示
2、牛头刨床机构简介牛头刨床是一种用于平面切削加工的机床，如图 4-1
电动机经皮带和齿轮传动，带动曲柄 2 和固结在其上的凸轮 8
刨床工作时，由导杆机构 2-3-4-5-6 带动刨头 6 和刨刀 7 作往复运动
刨头右行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产率
为此刨床采纳有急回作用的导杆机构
刨刀每切削完一次，利用空回行程的时间，凸轮 8 通过四杆机构 1-9-10-11 与棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削
刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约 5H 的空刀距离，见图 4-1，b），而空回行程中则没有切削阻力
因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减小电动机容量

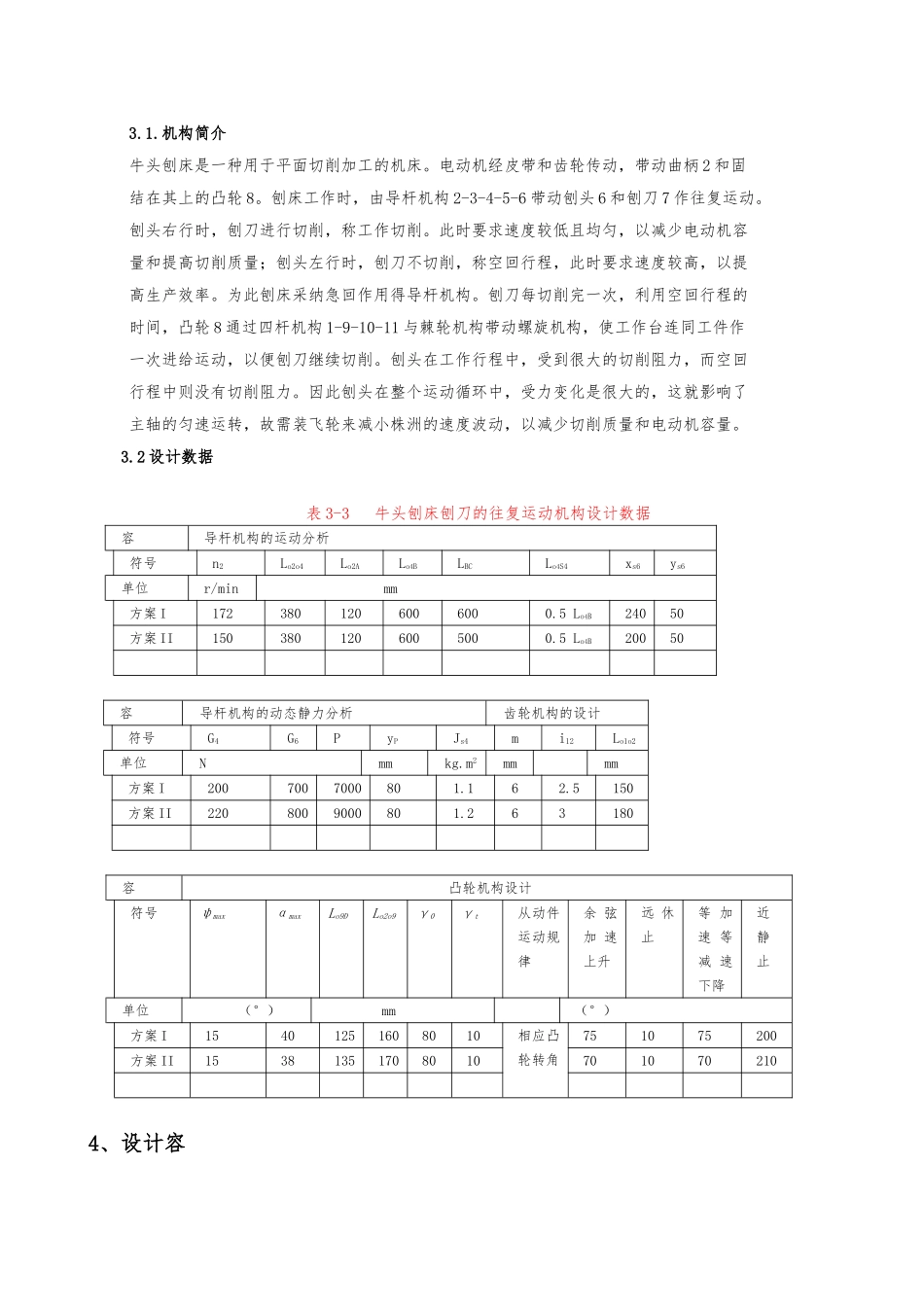

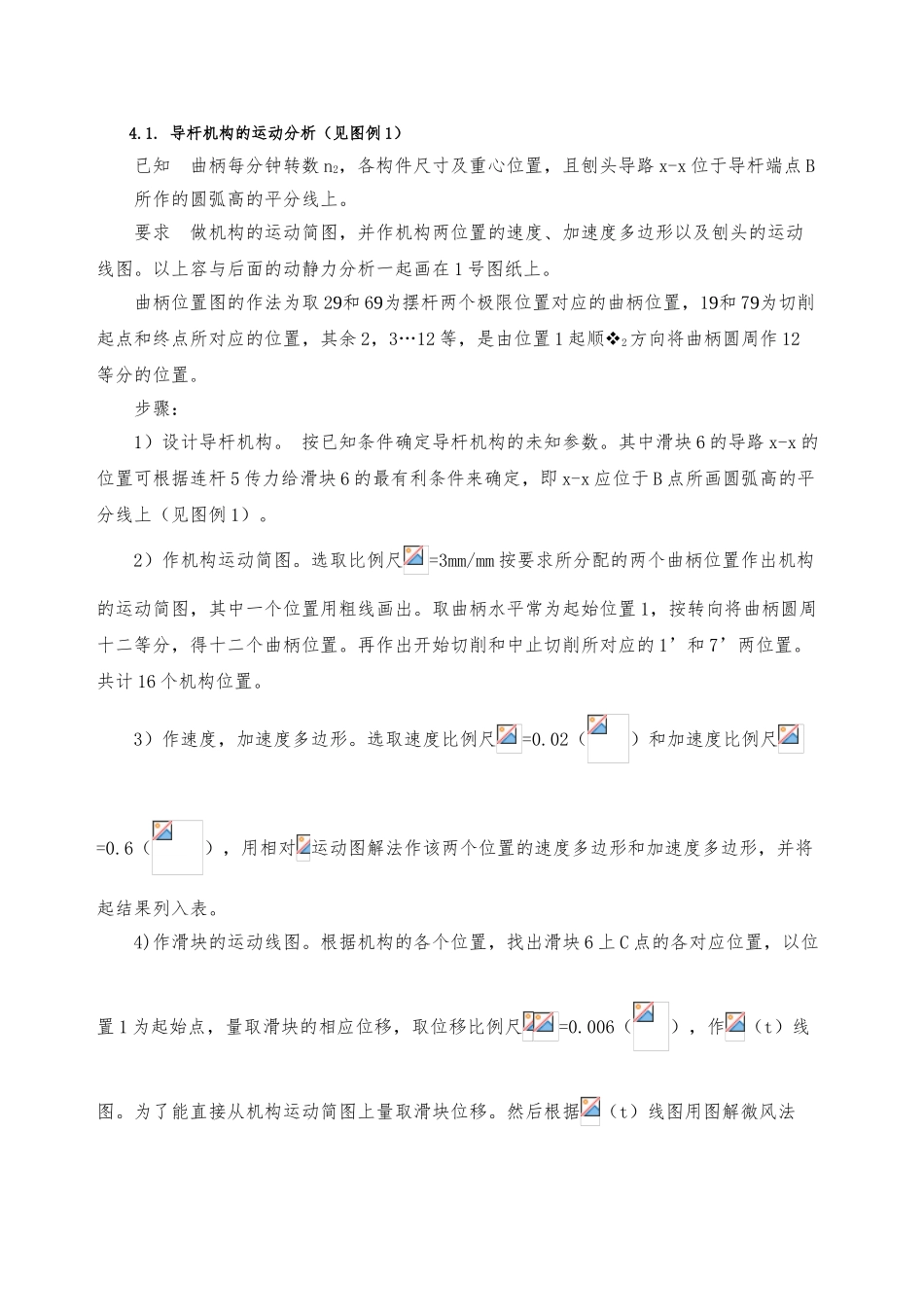

3、机构简介与设计数据 3
机构简介牛头刨床是一种用于平面切削加工的机床
电动机经皮带和齿轮传动，带动曲柄 2 和固结在其上的凸轮 8
刨床工作时，由导杆机构 2-3-4-5-6 带动刨头 6 和刨刀 7 作往复运动
刨头右行时，刨刀进行切削，称工作切削
此时要求速度较低且均匀，以减少电动机容量和提高切削质量；刨头左行时，刨刀不切削，称空回行程，此时要求速度较高，以提高生产效率
为此刨床采纳急回作用
