机械原理课程设计简要说明

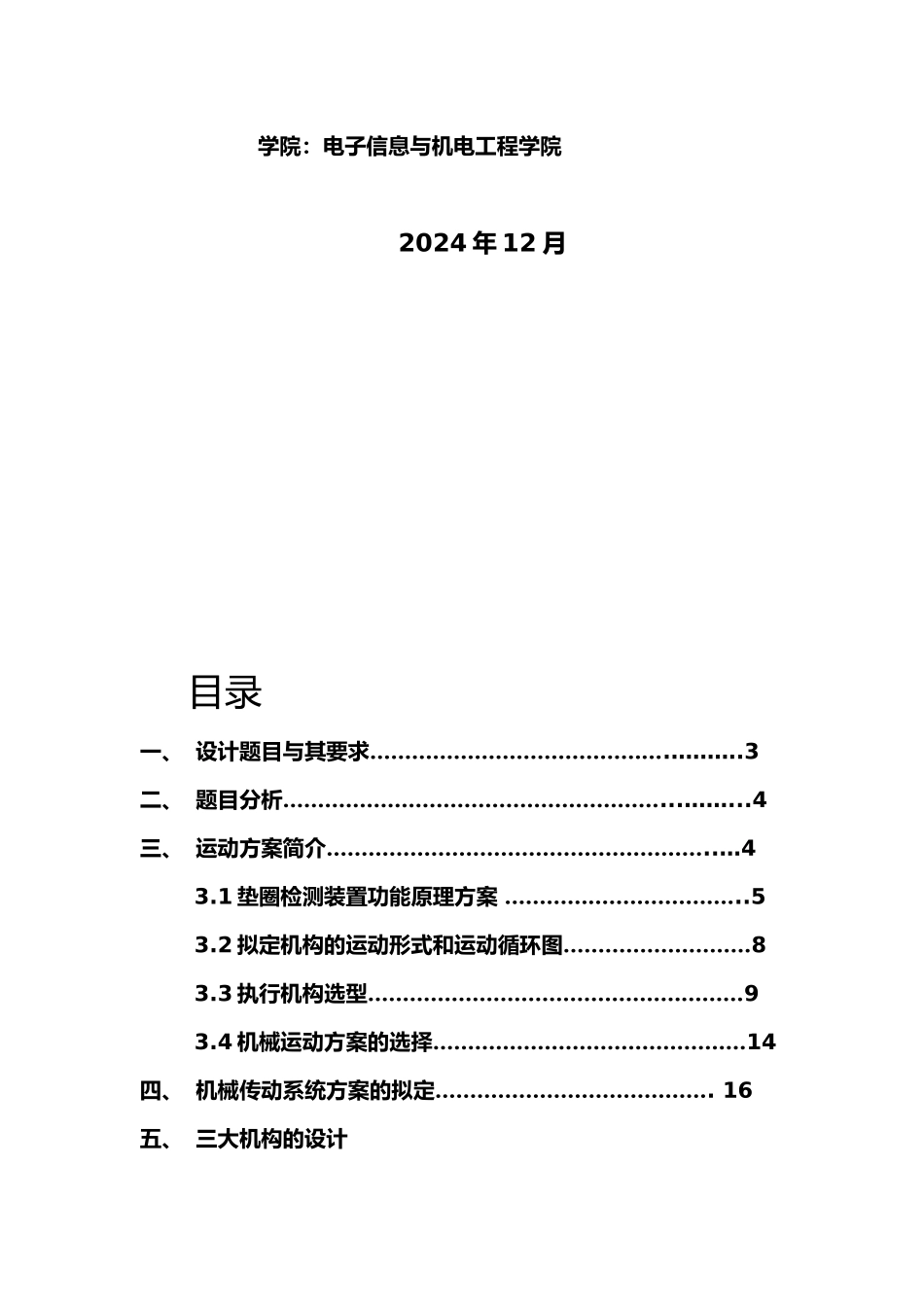

机械原理课程设计简要说明----------------------- -----------------------日期：机械原理课程设计说明书题目：垫圈径检测装置指导老师：晓君组员： 克成 08 机械 2 班（4）远强 08 机械 2 班（5） 陆世杰 08 机械 2 班（8）学院：电子信息与机电工程学院2024 年 12 月 目录一、 设计题目与其要求…………………………………….……….3二、 题目分析………………………………………………...……...4三、 运动方案简介………………………………………………..…43.1 垫圈检测装置功能原理方案 ……………………………..53.2 拟定机构的运动形式和运动循环图………………………83.3 执行机构选型………………………………………………93.4 机械运动方案的选择………………………………………14四、 机械传动系统方案的拟定…………………………………. 16五、 三大机构的设计 ....................................................................... 16 5.1、推料机构设计 ……………………………………….…..16 5.2 压杆运动机构设计 …………………………………..…..17 5.3 止动销运动机构设计 ………………………………...……19六、总机械运动方案评价…………………………………………….20七、设计小结………………………………………………………….21八、团队小结………………………………………………………….21九、参考书目………………………………………………………….24一、 设计题目与其要求设计垫圈径检测装置，检测钢制垫圈径是否在公差允许围。被检测的工件由推料机构送入后沿一条倾斜的进给滑道连续进给，直到最前边的工件被止动机构控制的止动销挡住而停止。然后，升降机构使装有微动开关的压杆探头下落，检测探头进入工件的孔。此时，止动销离开进给滑道，以便让工件浮动。检测的工作过程如图所示。当所测工件的径尺寸符合公差要求时（图 a），微动开关的触头进入压杆的环形槽，微动开关断开，发出信号给控制系统（图中未给出），在压杆离开工件后，把工件送入合格品槽。如工件径尺寸小于合格的最小直径时（图 b），压杆的探头进入孔深度不够，微动开关闭合，发出信号给控制系统，使工件进入废品槽。如工件径尺寸大于允许的最大直径时（图 c），微动开关仍闭合，控制系统将工件送入另一废品槽。1—工件 2—带探头的压杆 3—微动开关a)径尺寸合格 b)径尺寸太小 c)径尺...
