机械设计中尺寸标注类知识

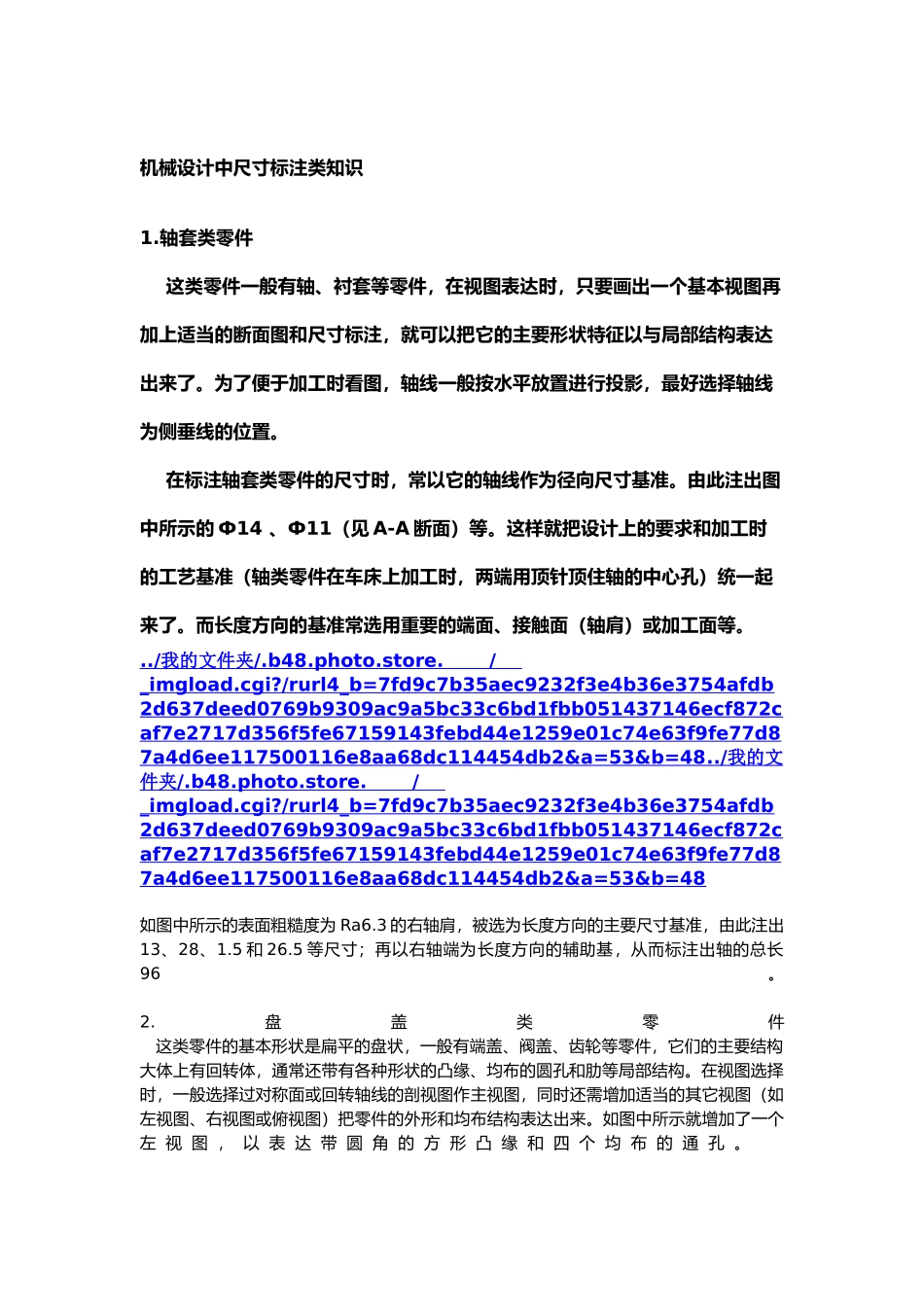

机械设计中尺寸标注类知识----------------------- -----------------------日期：机械设计中尺寸标注类知识1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以与局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的 Ф14 、Ф11（见 A-A 断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 ../ 我的文件夹 /.b48.photo.store. / _imgload.cgi?/rurl4_b=7fd9c7b35aec9232f3e4b36e3754afdb2d637deed0769b9309ac9a5bc33c6bd1fbb051437146ecf872caf7e2717d356f5fe67159143febd44e1259e01c74e63f9fe77d87a4d6ee117500116e8aa68dc114454db2&a=53&b=48 ../ 我的文 件夹 /.b48.photo.store. / _imgload.cgi?/rurl4_b=7fd9c7b35aec9232f3e4b36e3754afdb2d637deed0769b9309ac9a5bc33c6bd1fbb051437146ecf872caf7e2717d356f5fe67159143febd44e1259e01c74e63f9fe77d87a4d6ee117500116e8aa68dc114454db2&a=53&b=48如图中所示的表面粗糙度为 Ra6.3 的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5 和 26.5 等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左 视 图 ， 以 表 达 带 圆 角 的 方 形 凸 缘 和 四 个 均 布 的 通 孔 。 ../ 我的文件夹 /.b55.photo.store. / _imgload.cgi?/rurl4_b=7fd9c7b35aec9232f3e4b36e3754afdbe5751ec34a37e1527c51caeedb8eb0621284236f8b6b1783f01f1f857abfb2b3348d81f2ace173955dc36e9081fc7fde6be49ef4dd2ffef529&a=56&b=55 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的...
