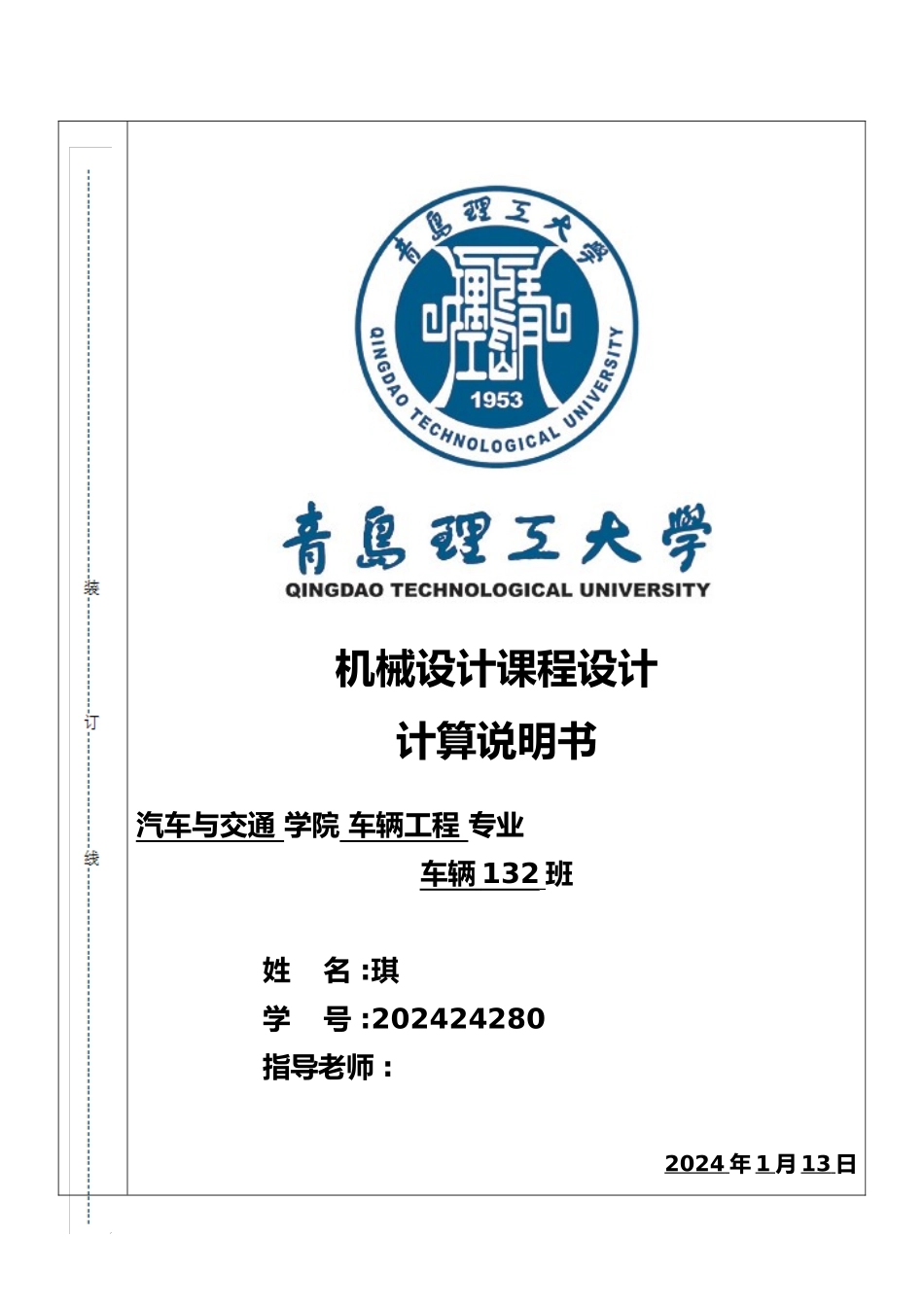

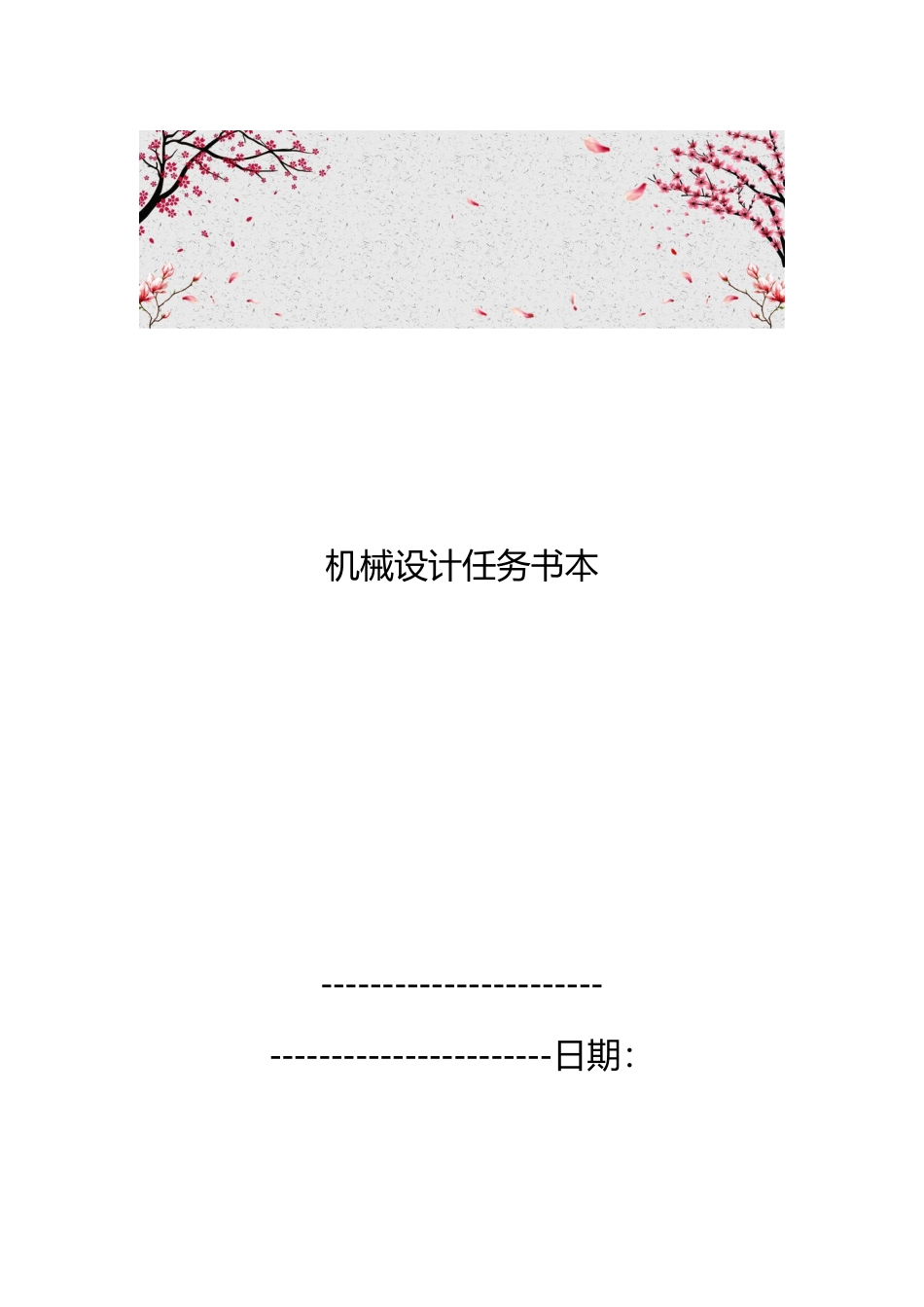

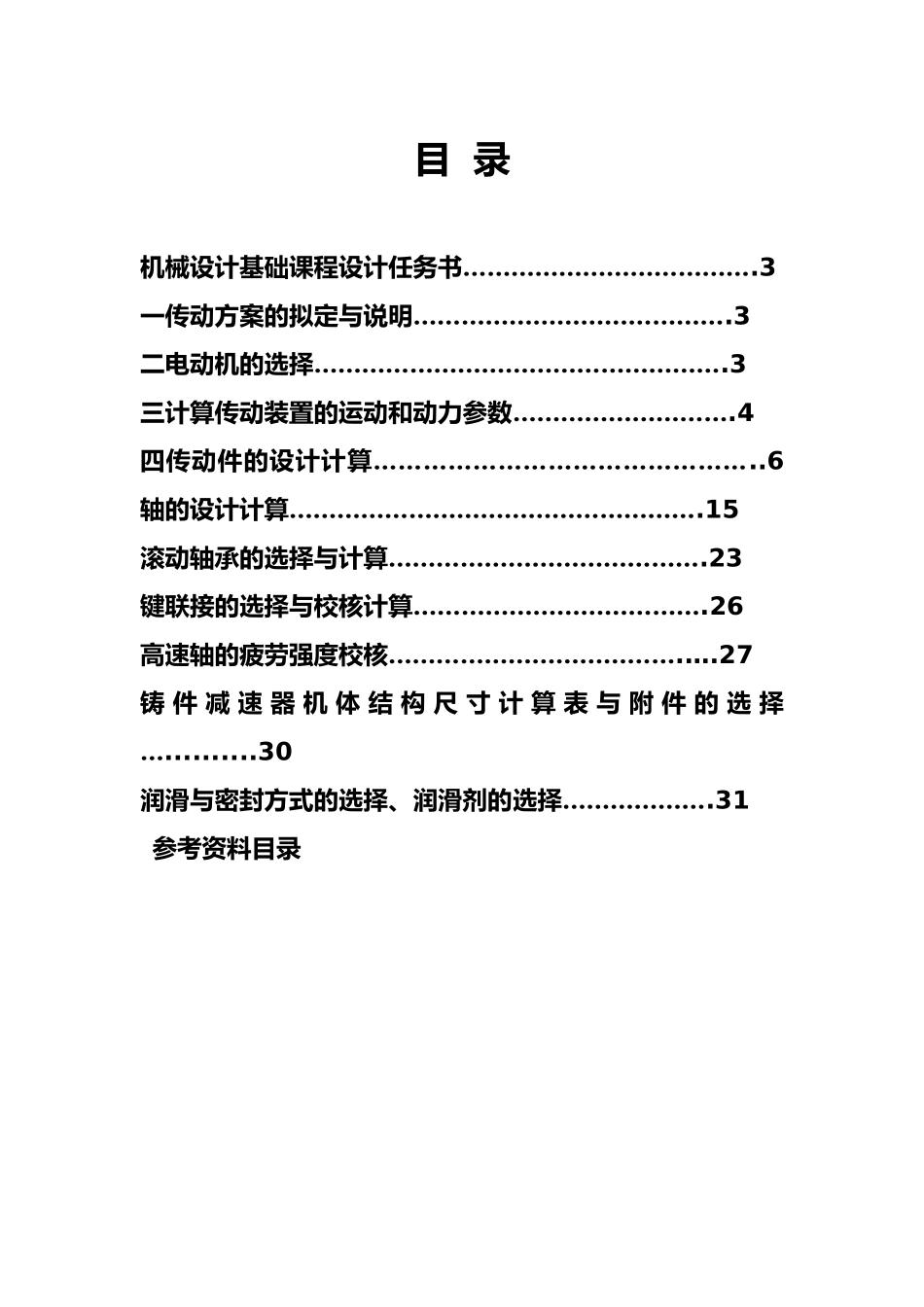

机械设计任务书本----------------------- -----------------------日期：机械设计课程设计计算说明书汽车与交通 学院 车辆工程 专业车辆 132 班 姓 名 :琪 学 号 :202424280 指导老师 :2024 年 1 月 13 日目 录机械设计基础课程设计任务书……………………………….3一传动方案的拟定与说明………………………………….3二电动机的选择…………………………………………….3三计算传动装置的运动和动力参数……………………….4四传动件的设计计算………………………………………..6轴的设计计算…………………………………………….15滚动轴承的选择与计算………………………………….23键联接的选择与校核计算……………………………….26高速轴的疲劳强度校核……………………………….….27铸 件 减 速 器 机 体 结 构 尺 寸 计 算 表 与 附 件 的 选 择…..........30润滑与密封方式的选择、润滑剂的选择……………….31参考资料目录机械设计基础课程设计任务书1.课程设计的容设计一带式运输机传动装置。设计容应包括：传动装置的总体设计；传动零件、轴、轴承、联轴器等的设计计算和选择；减速器装配图和零件工作图设计；设计计算说明书的编写。2.课程设计的要求与数据技术数据：输出带有效拉力：4000N传送带带速：0.80m/s滚筒直径：400mm工作条件与技术要求： 电源：380V 工作年限：10 年工作班制：两班；运输机单项运转，工作平稳3.课程设计应完成的工作1．减速器装配图 1； 2．零件工作图 2（轴、齿轮各 1）；3．设计说明书 1 份。一、传动方案的拟定与说明传动方案给定为三级减速器（包含带轮减速和两级圆柱齿轮传动减速），说明如下：为了估量传动装置的总传动比围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动卷筒的转速nW ，即nW=60×1000vπD=60×1000×0.8π×400≈38.2r/min一般常选用同步转速为3000r/min的电动机作为原动机，因此传动装置总传动比约为 16--23。根据总传动比数值，可采纳任务书所提供的传动方案就是以带轮传动加二级圆锥斜齿轮传动二、电动机选择1．电动机类型和结构型式按工作要求和工作条件选用一般用途的 Y 系列三相笼型异步电动机，全封闭自扇冷式结构，电压 380V。 2．电动机容量工作的有效功率Pw=Fv/1000=4000X0.80/1000=3.2KW传动装置总效率 η=η 带η 齿2η 承4η 联2η 卷筒按表 9-1 取：皮带传动效率 η 带=0....
