机械设计单级圆柱齿轮减速器基础课程设计说明书

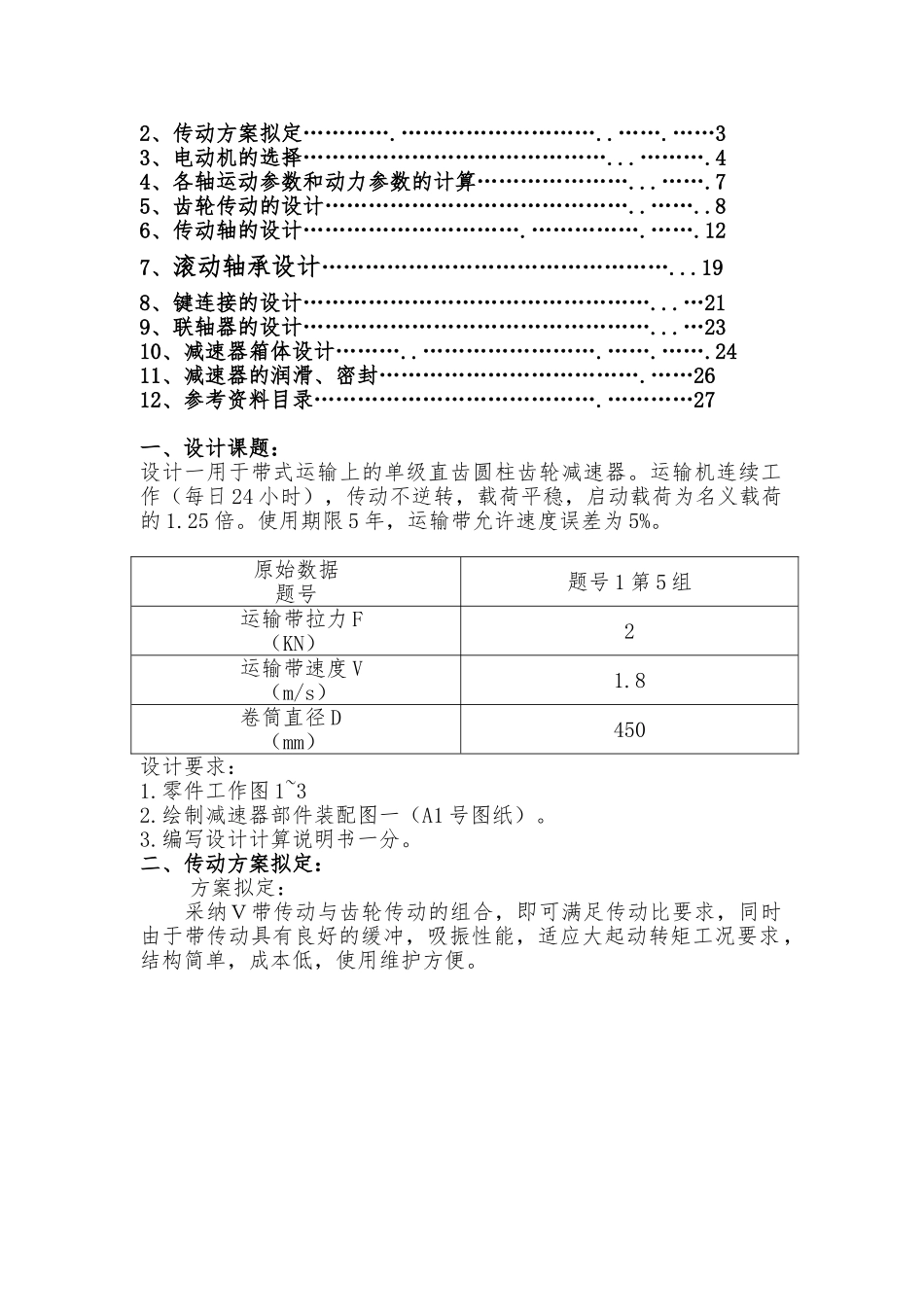

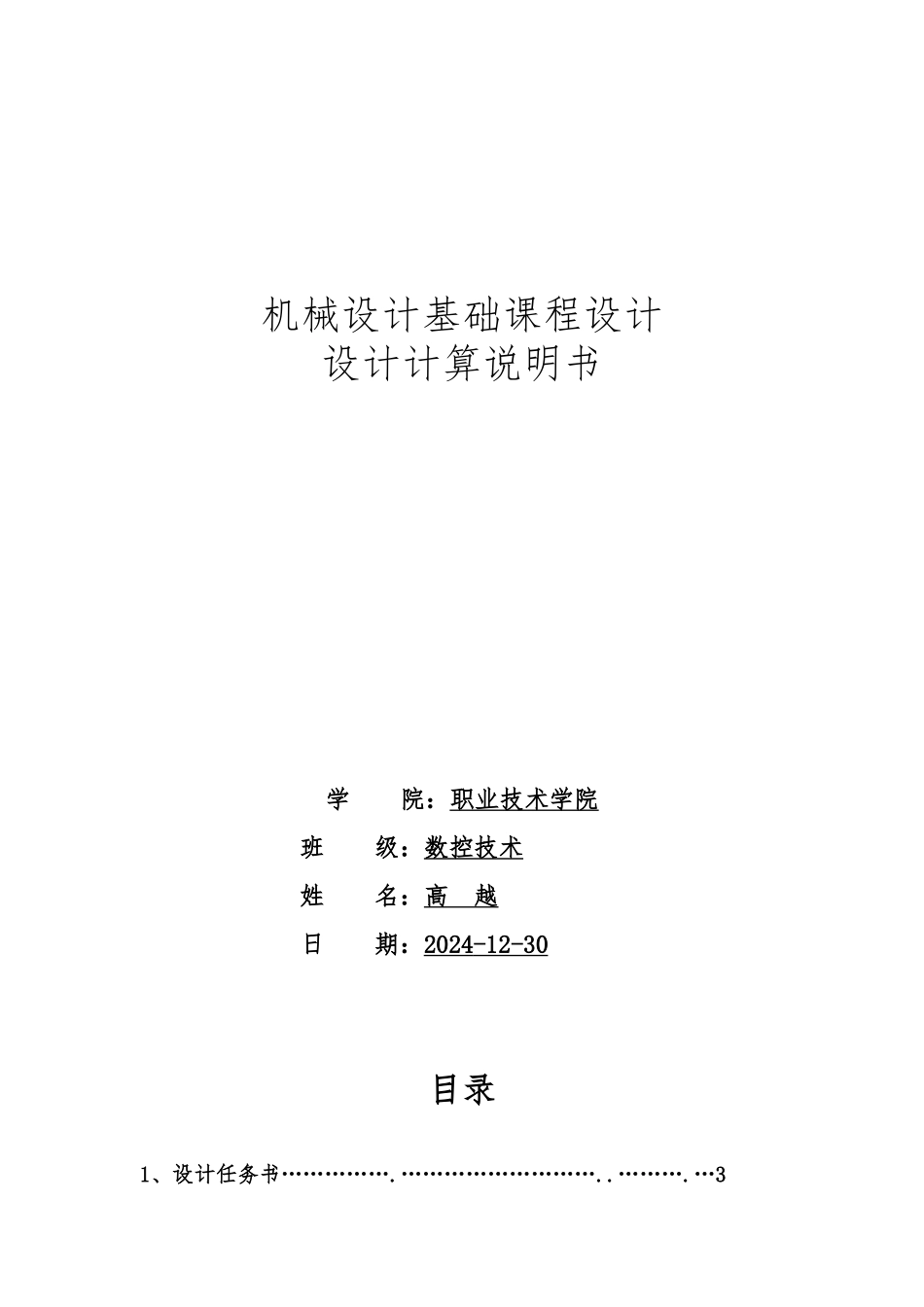

机械设计基础课程设计设计计算说明书学 院：职业技术学院班 级：数控技术姓 名：高 越日 期：2024 -12-30 目录1、设计任务书…………….………………………..……….…32、传动方案拟定………….………………………..…….……33、电动机的选择……………………………………...……….44、各轴运动参数和动力参数的计算…………………...…….75、齿轮传动的设计……………………………………..……..86、传动轴的设计………………………….…………….…….127、滚动轴承设计…………………………………………...198、键连接的设计…………………………………………...…219、联轴器的设计…………………………………………...…2310、减速器箱体设计………..…………………….…….…….2411、减速器的润滑、密封……………………………….……2612、参考资料目录………………………………….…………27一、设计课题：设计一用于带式运输上的单级直齿圆柱齿轮减速器。运输机连续工作（每日 24 小时），传动不逆转，载荷平稳，启动载荷为名义载荷的 1.25 倍。使用期限 5 年，运输带允许速度误差为 5%。原始数据题号题号 1 第 5 组运输带拉力 F（KN）2运输带速度 V（m/s）1.8卷筒直径 D（mm）450设计要求：1.零件工作图 1~32.绘制减速器部件装配图一（A1 号图纸）。3.编写设计计算说明书一分。二、传动方案拟定：方案拟定：采纳Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。 1——V 带传动 2——电动机 3—-圆柱齿轮减速器 4——联轴器 5——输送带 6——滚筒三、电动机选择：1、电动机类型和结构的选择：选择 Y 系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特别要求的机械。 2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐ d＝ＰＷ／ηa (kw) 由式(2)：ＰＷ＝Ｆ V/1000 (KW)因此 Pd=FV/1000ηa (KW)由电动机至运输带的传动总效率为：η 总=η １×η ２ 2×η ３×η ４×η5×η6式中：η1、η2、η3、η4、η5、η6 分别为带传动、齿轮轴承、齿轮传动、联轴器、联轴器轴承和卷筒的传动效率。取 η１ =0.96， η２ ＝ 0.99 ， η３ ＝ 0.97， η４ ＝0.97，...
