机电工程学院空气储罐设计说明

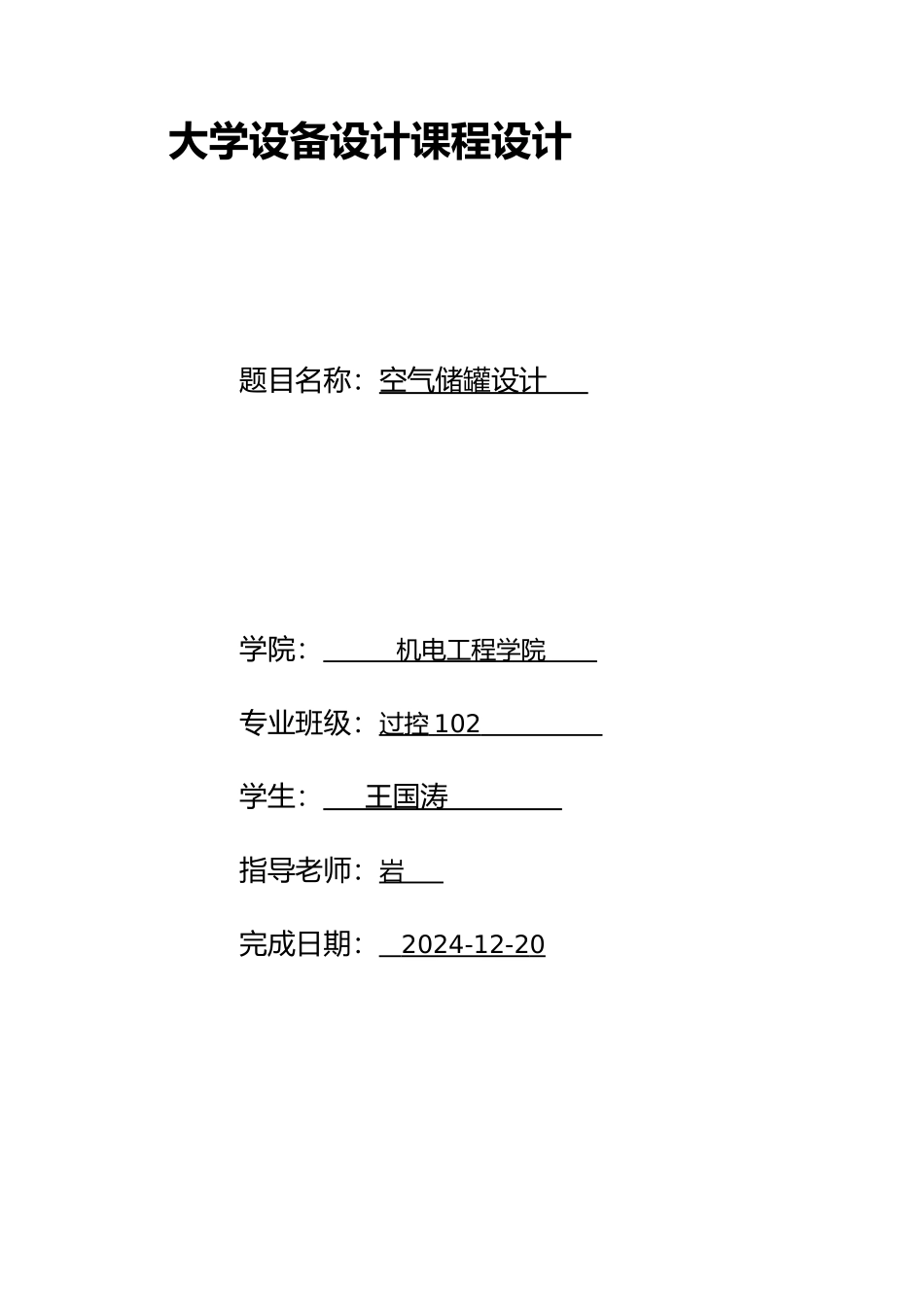

大学设备设计课程设计 题目名称：空气储罐设计 学院： 机电工程学院 专业班级：过控 102 学生： 王国涛 指导老师：岩 完成日期： 2024-12-2 0 目 录摘要 3绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4第一章压缩空气的特性 5第二章设计参数的选择 6第三章容器的结构设计 73.1 圆筒厚度的设计 73.2 封头厚度的计算 73.3 筒体和封头的结构设计 83.4 人孔的选择 93.5 接管，法兰，垫片和螺栓（柱）93.6 鞍座选型和结构设计 12第四章开孔补强设计 154.1 补强设计方法判别 154.2 有效补强围 154.3 有效补强面积 164.4 补强面积 17第五章强度计算 185.1 水压试验应力校核 185.2 圆筒轴向弯矩计算 185.3 圆筒轴向应力计算与校核 205.4 切向剪应力的计算与校核 225.5 圆筒周向应力的计算和校核 235.6 鞍座应力计算与校核 25第六章总结 28参考文献 29摘要本说明书为《3.0m3 空气储罐设计说明书》。扼要介绍了卧式储罐的特点与在工业中的广泛应用，详细的阐述了卧式储罐的结构与强度设计计算与制造、检修和维护。本文采纳分析设计方法，综合考虑环境条件、液体性质等因素并参考相关标准，按工艺设计、设备结构设计、设备强度计算的设计顺序，分别对储罐的筒体、封头、鞍座、接管进行设计，然后采纳 1SW6-1998 对其进行强度校核，最后形成合理的设计方案。设计结果满足用户要求，安全性与经济性与环保要求均合格。关键词：压力容器、卧式储罐、结构设计、强度校核、开孔补强绪论1.1 设计任务：针对化工厂中常见的液氨储罐，完成主体设备的工艺设计和附属设备的选型设计，绘制总装配图，并便携设计说明书。1.2 设计思想：综合运用所学的机械基础课程知识，本着仔细负责的态度，对储罐进行设计。在设计过程中综合考虑了经济性，有用性，安全可靠性。各项设计参数都正确参考了行业使用标准或国家标准，这样设计有章可循，并考虑到结构方面的要求，综合的进行设计。1.3 设计特点： 容器的设计一般由筒体,封头，法兰，支座，接管等组成。常，低压化工设备通用零部件大都有标准，设计师可直接选用。本设计书主要介绍了液罐的筒体，封头的设计计算，低压通用零部件的选用。各项设计参数都正确参考了行业使用标准或国家使用标准，这样让设计有章可循，并考虑到结构方面的要求，合理的进行设计。第一章 ...
