电缆接线技术交底

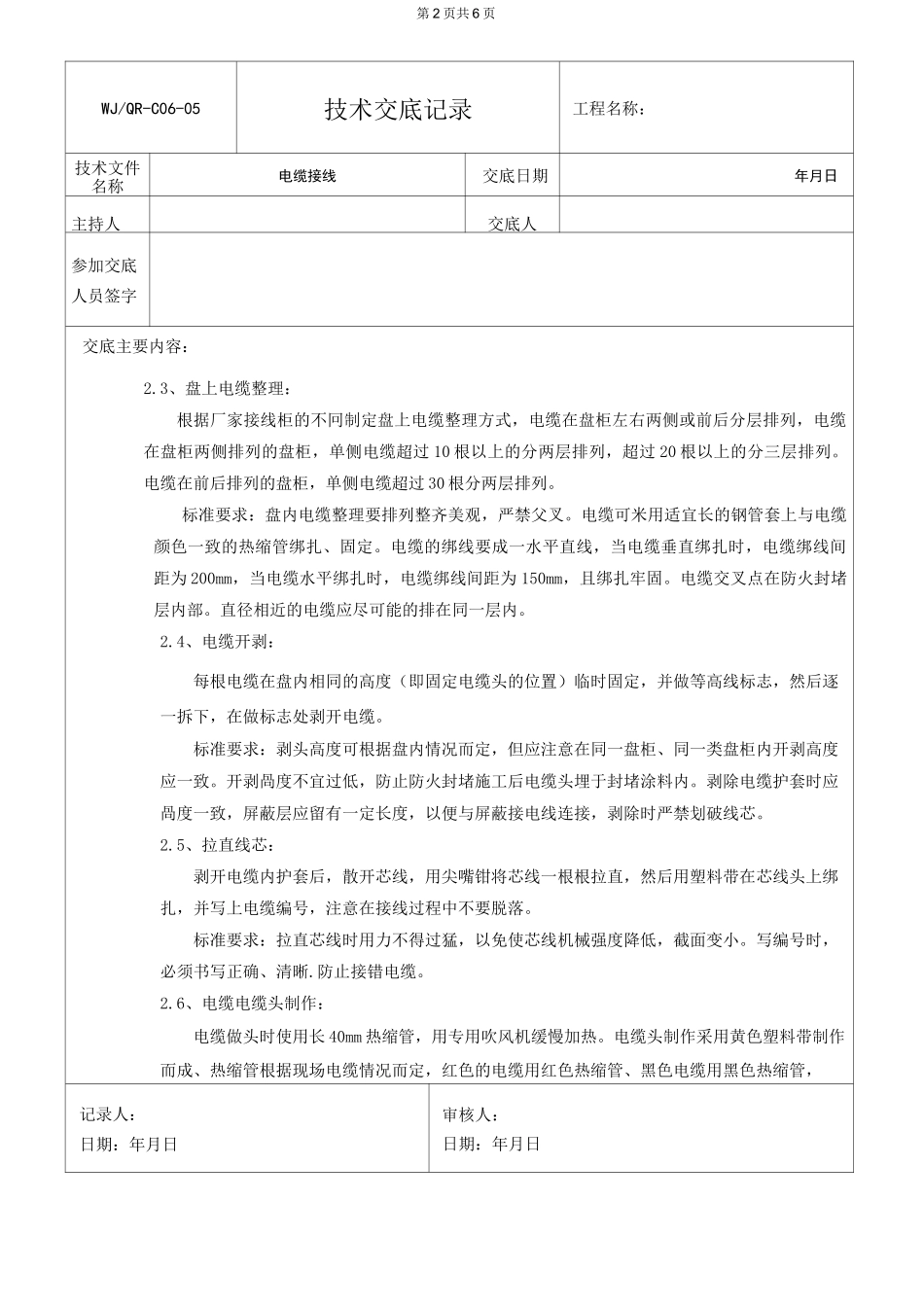

第 1 页共 6 页WJ/QR-C06-05技术交底记录工程名称：技术文件名称电缆接线交底日期年月日主持人交底人参加交底人员签字交底主要内容:一、技术方面要求：1、施工工艺流程:2、施工工序及其标准要求：2.1、图纸准备：审阅施工图纸、厂家图纸、热控设备单元接线图以及相关变更联系单，明确所接电缆的型号、规格和编号，确保正确无误后，方可施工。2.2、盘下电缆整理：盘下电缆整理包括桥架上本盘范围内的电缆整理。盘下电缆绑扎、排列间距一致，扎带、绑线方向一致，排列整齐，固定牢固。盘内需加固定支架处应做好支架固定牢固。标准要求：主桥架电缆绑线间距为 400mm、分支电缆桥架电缆绑扎间距 300mm、电缆交叉点在防火封堵层内部、盘下电缆绑扎无交叉。记录人：审核人：日期：年月日日期：年月日第 2 页共 6 页WJ/QR-C06-05技术交底记录工程名称：技术文件名称电缆接线交底日期年月日主持人交底人参加交底人员签字交底主要内容：2.3、盘上电缆整理：根据厂家接线柜的不冋制定盘上电缆整理方式，电缆在盘柜左右两侧或前后分层排列，电缆在盘柜两侧排列的盘柜，单侧电缆超过 10 根以上的分两层排列，超过 20 根以上的分三层排列。电缆在前后排列的盘柜，单侧电缆超过 30 根分两层排列。标准要求：盘内电缆整理要排列整齐美观，严禁父叉。电缆可米用适宜长的钢管套上与电缆颜色一致的热缩管绑扎、固定。电缆的绑线要成一水平直线，当电缆垂直绑扎时，电缆绑线间距为 200mm，当电缆水平绑扎时，电缆绑线间距为 150mm，且绑扎牢固。电缆交叉点在防火封堵层内部。直径相近的电缆应尽可能的排在同一层内。2.4、电缆开剥：每根电缆在盘内相同的高度（即固定电缆头的位置）临时固定，并做等高线标志，然后逐一拆下，在做标志处剥开电缆。标准要求：剥头高度可根据盘内情况而定，但应注意在同一盘柜、同一类盘柜内开剥高度应一致。开剥咼度不宜过低，防止防火封堵施工后电缆头埋于封堵涂料内。剥除电缆护套时应咼度一致，屏蔽层应留有一定长度，以便与屏蔽接电线连接，剥除时严禁划破线芯。2.5、拉直线芯：剥开电缆内护套后，散开芯线，用尖嘴钳将芯线一根根拉直，然后用塑料带在芯线头上绑扎，并写上电缆编号，注意在接线过程中不要脱落。标准要求：拉直芯线时用力不得过猛，以免使芯线机械强度降低，截面变小。写编号时，必须书写正确、清晰.防止接错电缆。2.6、电缆电缆头制作：电缆做头时使用长 40mm 热缩管，用专用吹风机缓慢加热。电...
