风电场并网测试方案

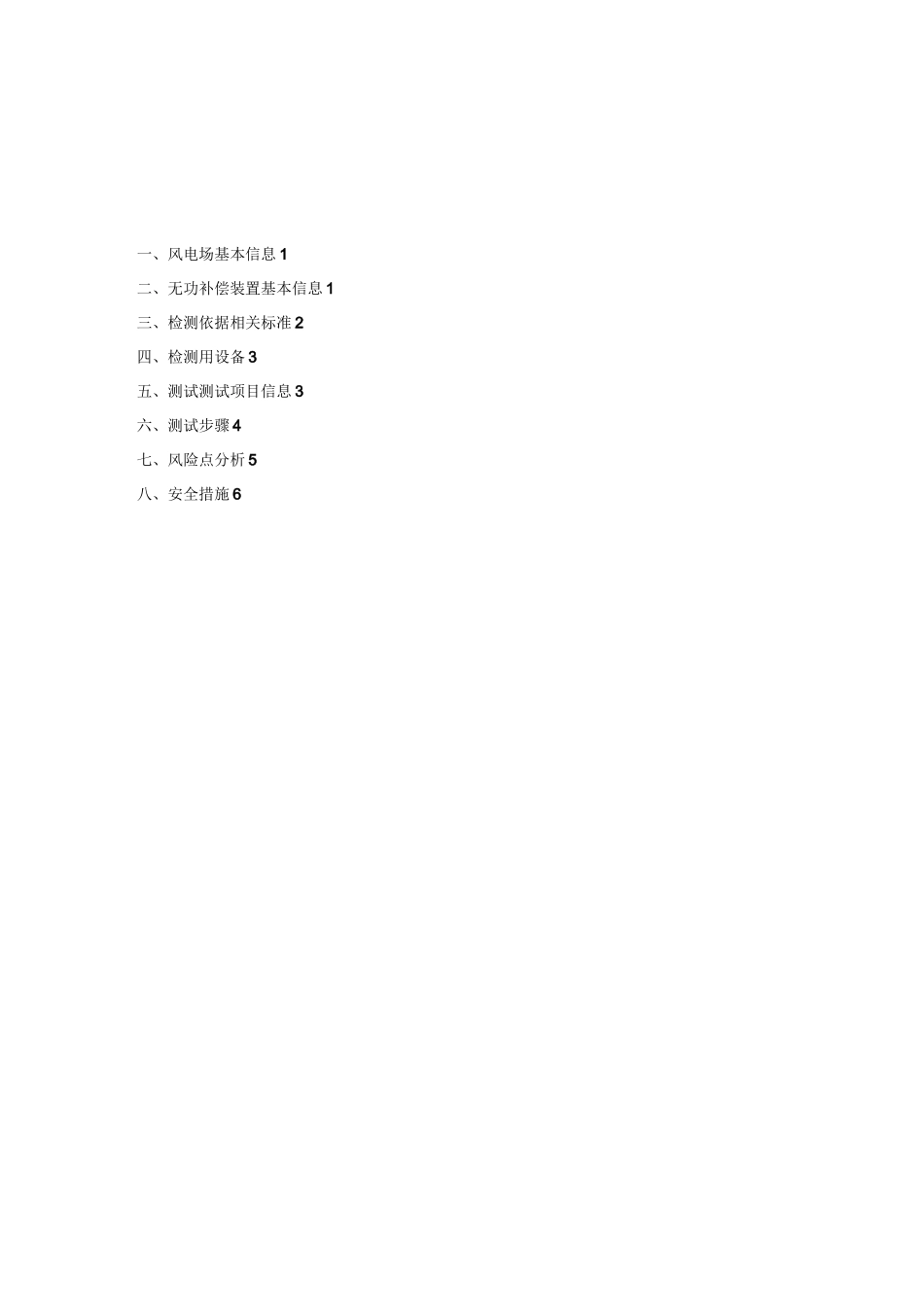

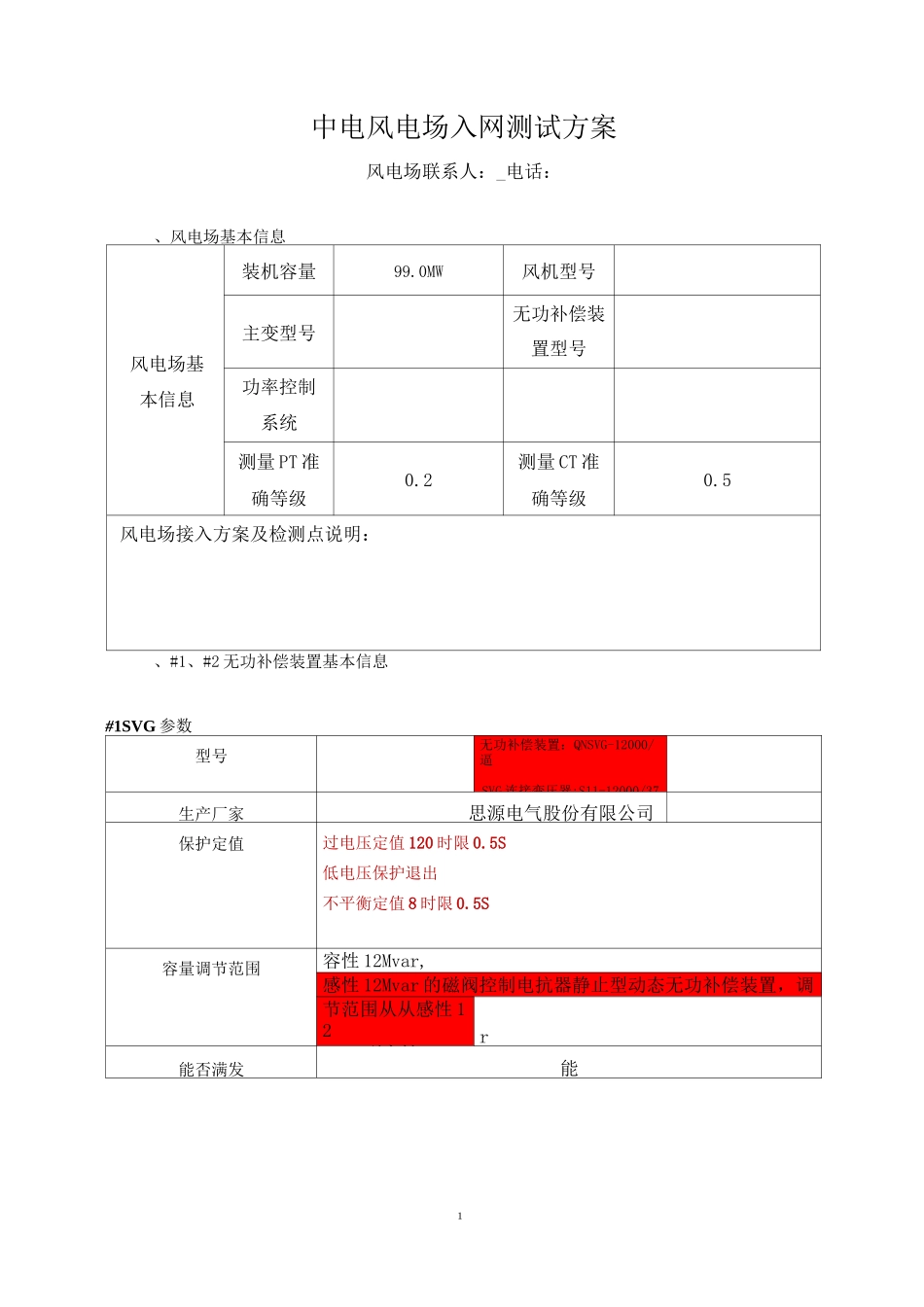

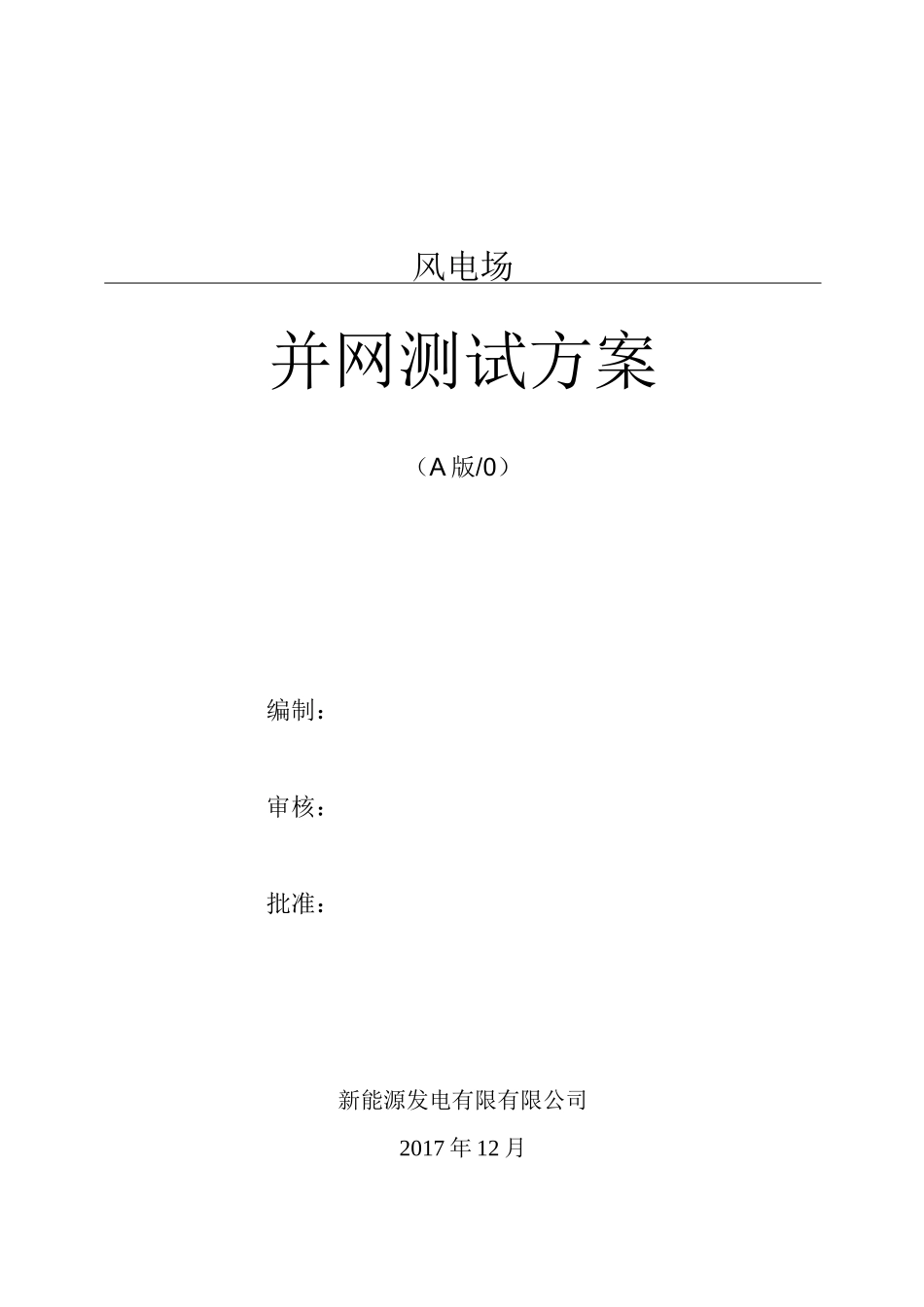

风电场并网测试方案（A 版/0）编制：审核：批准：新能源发电有限有限公司2017 年 12 月一、风电场基本信息 1二、无功补偿装置基本信息 1三、检测依据相关标准 2四、检测用设备 3五、测试测试项目信息 3六、测试步骤 4七、风险点分析 5八、安全措施 61中电风电场入网测试方案风电场联系人：_电话：、风电场基本信息风电场基本信息装机容量99.0MW风机型号主变型号无功补偿装置型号功率控制系统测量 PT 准确等级0.2测量 CT 准确等级0.5风电场接入方案及检测点说明：、#1、#2 无功补偿装置基本信息#1SVG 参数型号无功补偿装置：QNSVG-12000/逼SVG 连接变压器:S11-12000/37生产厂家思源电气股份有限公司保护定值过电压定值 120 时限 0.5S低电压保护退出不平衡定值 8 时限 0.5S容量调节范围容性 12Mvar,感性 12Mvar 的磁阀控制电抗器静止型动态无功补偿装置，调节范围从从感性 12Mvar 到容性r能否满发能2能否 1.1 倍额定容量运行能生产日期2013 年 07 月是否完成 AVC 系统调试完成#2SVG 参数型号无功补偿装置：QNSVG-12000/HSVG 连接变压器:S11-12000/37生产厂家思源电气股份有限公司保护定值过电压定值 120 时限 0.5S低电压保护退出不平衡定值 8 时限 0.5S容量调节范围容性 12Mvar,感性 12Mvar 的磁阀控制电抗器静止型动态无功补偿装置，调节范围从从感性 12Mvar 到容性r能否满发台匕冃匕能否 1.1 倍额定容量运行台匕冃匕生产日期2016 年 03 月是否完成 AVC 系统调试完成三、检测依据相关标准[1]GB/T20297-2006《静止无功补偿装置(SVC)现场试验》[2]GB/T19963-2011风电场接入电力系统技术规定[3]Q/GDW11064-2013风电场无功补偿装置技术性能和测试规范[4]Q-GDW630-2011[5]调技 2012（14号）风电场功率调节能力和电能质量测试规程《山东电网风电场并网检测规程》[6]Q/GDW241-2008《链式静止同步补偿器》[7]GB/T4549电能质量及公用电网谐波3四、检测用设备1. 德国 MAVOWATT30 电能质量分析仪；2. 同控电量（波形）记录分析仪 TK8024；3. DEWETRON5000 数据采集系统。五、测试项目信息检测点SVG 接入 35kV 点，并网点接入点信息35kV 电压等级，PT 变比为 35000：100，CT 变比为 300/5（保护 300/5，测量、计量 300/5）；升压变电压等级 110kV,PT 变比为 110000：100，CT 变比为 800:5。（保护 800/5，测量 800/5）检测内容1 无功补偿装置相关试验：系统调节时间检测，...
