某某市宽带IP网建设方案详细

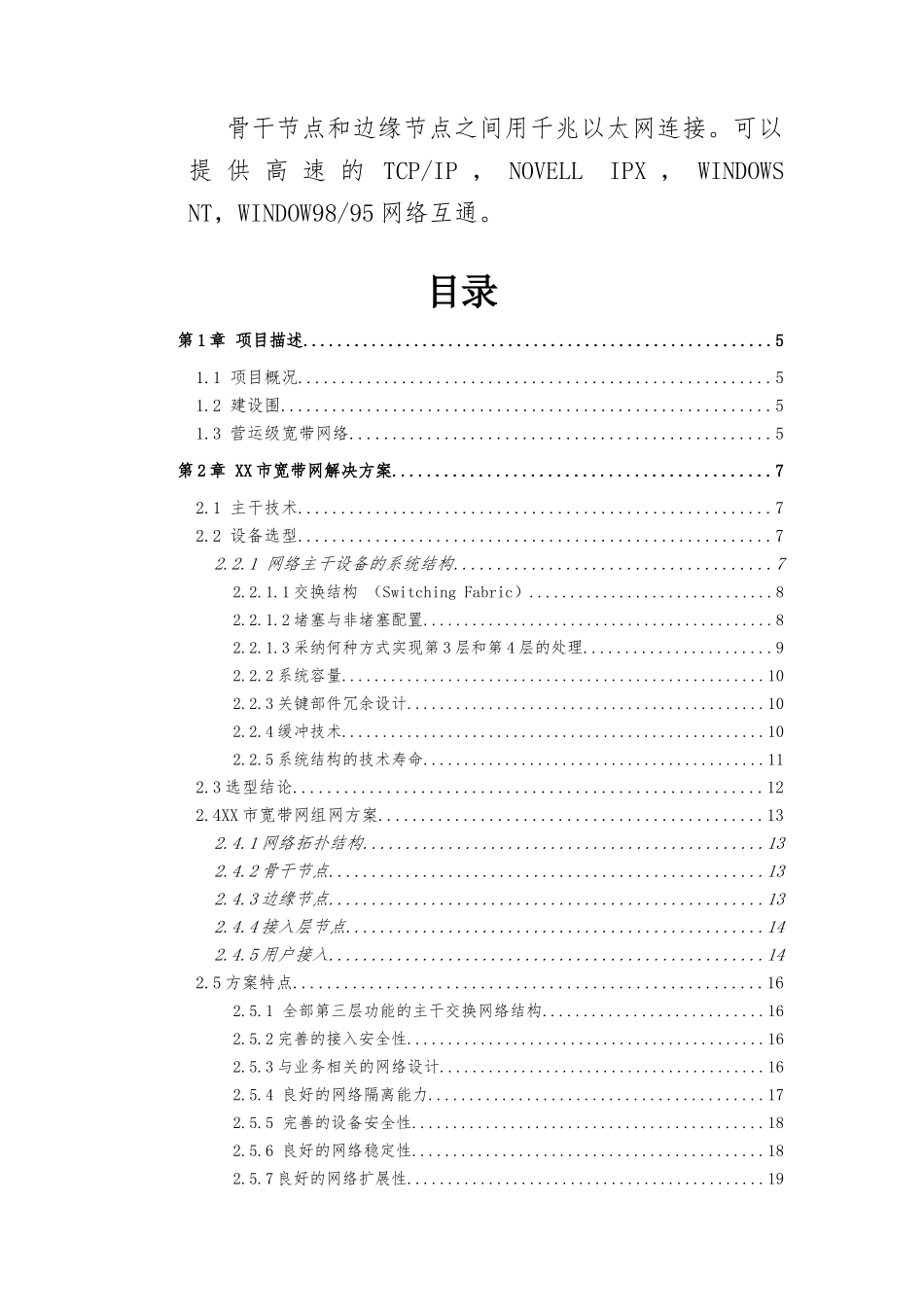

XX 市宽带 IP 网络方案前言网捷网络公司非常荣幸能为 XX 市宽带网提供解决方案。针对 XX 市的实际情况，我们推出了全面采纳FOUNDRY 公司产品组成的解决方案，利用屡获大奖的BigIron 8000 第三层交换机、BigIron 4000 第三层交换机和 FastIron 交换路由器，组成一套可以在现有光纤系统上提供高速传输的网络系统。FOUNDRY 公司的系列产品在国外均已大量使用并深获好评，信任也能在XX 市的使用中发挥其一贯的稳定可靠、易用易管理、高性能的特点，保障 XX 市宽带网络的连续运行。 本 方 案 采 纳 的 骨 干 设 备 是 FOUNDRY BigIron 8000，每台有 8 个网络模块插槽。接口模块有有多种类型可选，根据实际需要加以配置。本方案采纳的边缘设备是 BigIron 4000，每台有 4 个网络模块插槽。本方案采纳的楼域用户接入设备主要是 FOUNDRY FastIron 工作组交换机。骨干节点和边缘节点之间用千兆以太网连接。可以提 供 高 速 的 TCP/IP ， NOVELL IPX ， WINDOWS NT，WINDOW98/95 网络互通。目录第 1 章 项目描述.......................................................51.1 项目概况.......................................................51.2 建设围.........................................................51.3 营运级宽带网络.................................................5第 2 章 XX 市宽带网解决方案............................................72.1 主干技术.......................................................72.2 设备选型.......................................................72.2.1 网络主干设备的系统结构.....................................72.2.1.1 交换结构 （Switching Fabric）..............................82.2.1.2 堵塞与非堵塞配置...........................................82.2.1.3 采纳何种方式实现第 3 层和第 4 层的处理.......................92.2.2 系统容量....................................................102.2.3 关键部件冗余设计............................................102.2.4 缓冲技术....................................................102.2.5 系统结构的技术寿命..........................................112.3 选型结论.......................................................12...
