某某电梯公司TT维修人员工作手册

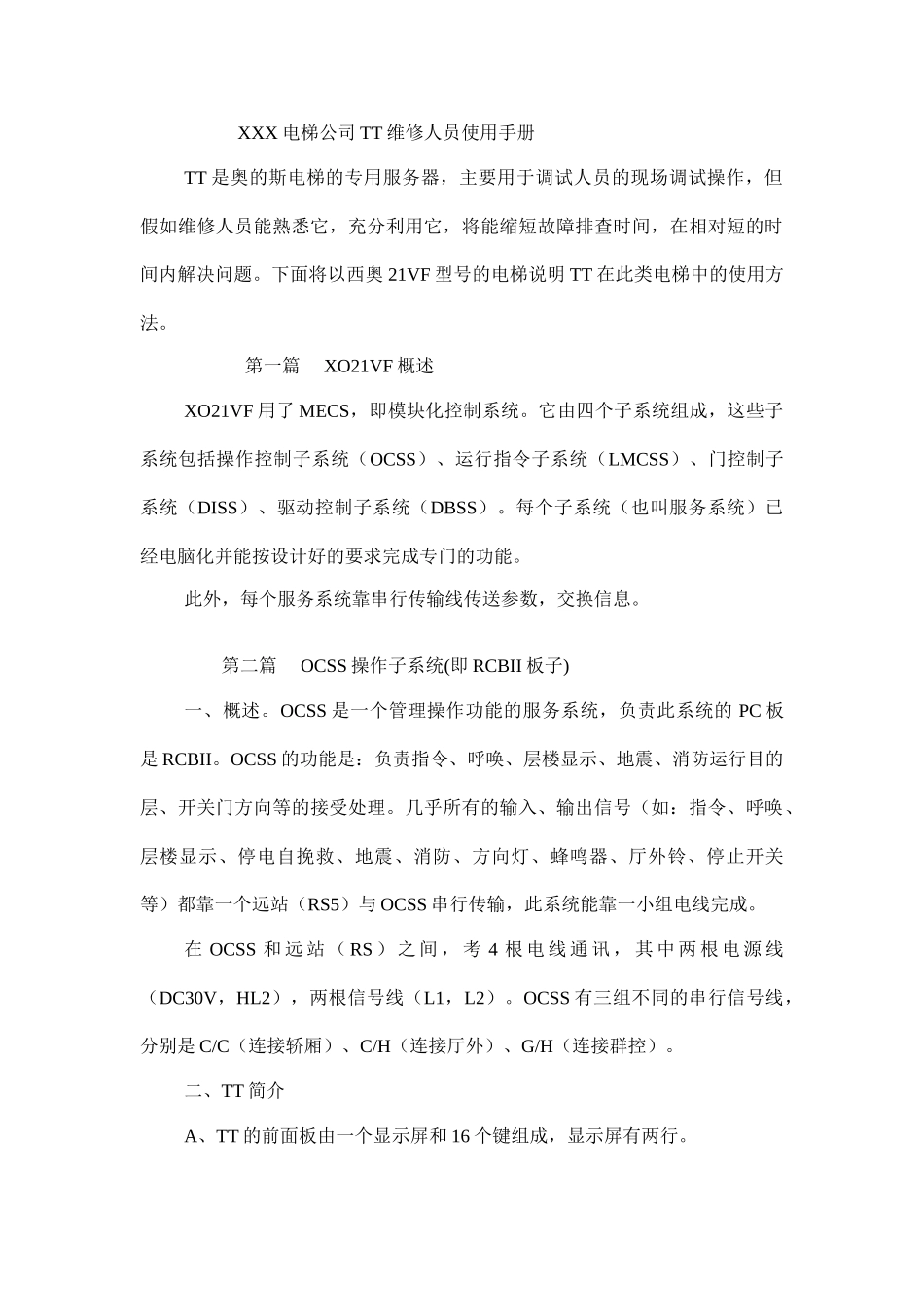

某某电梯公司TT维修人员工作手册_第1页
1/68

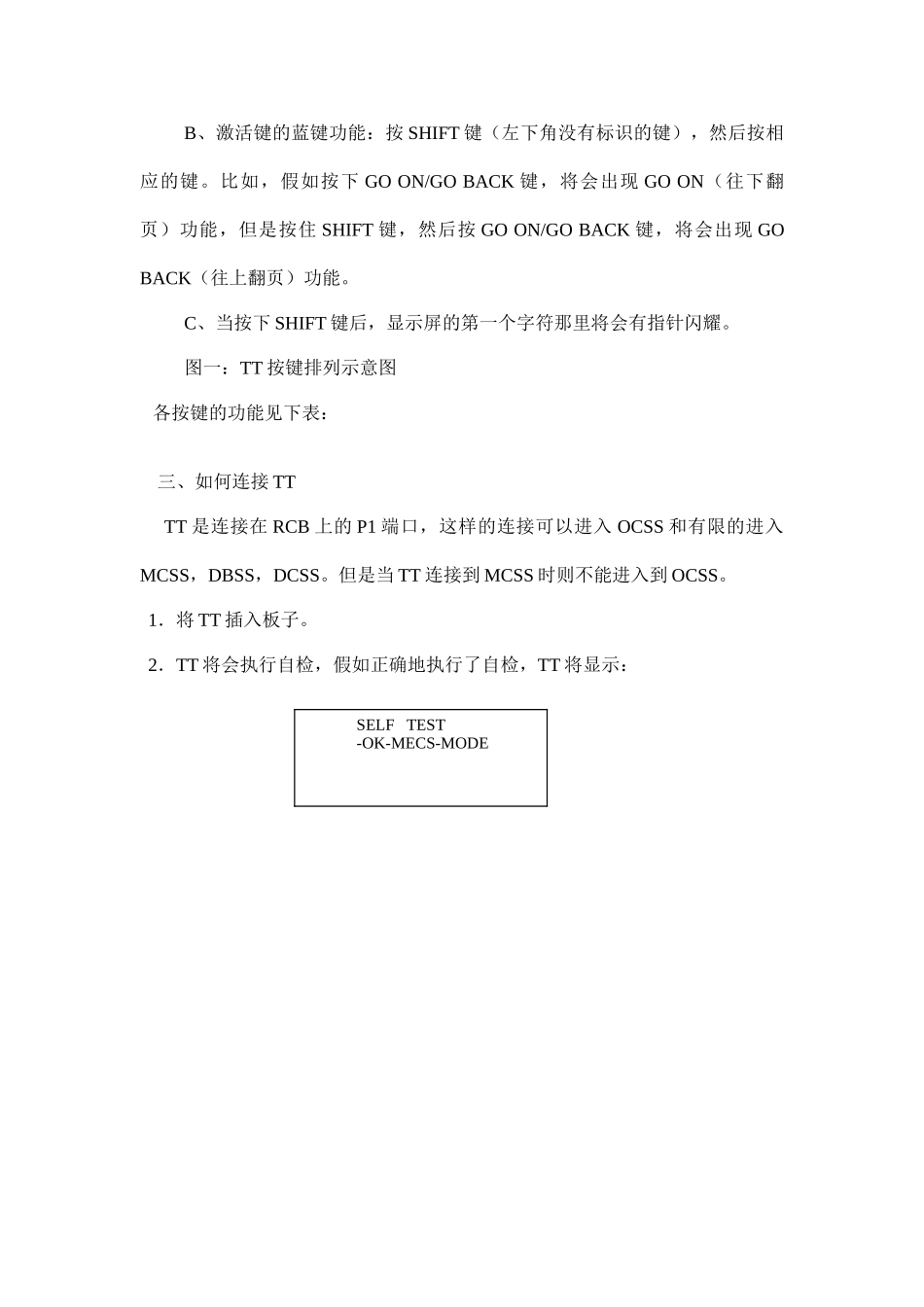

某某电梯公司TT维修人员工作手册_第2页
2/68

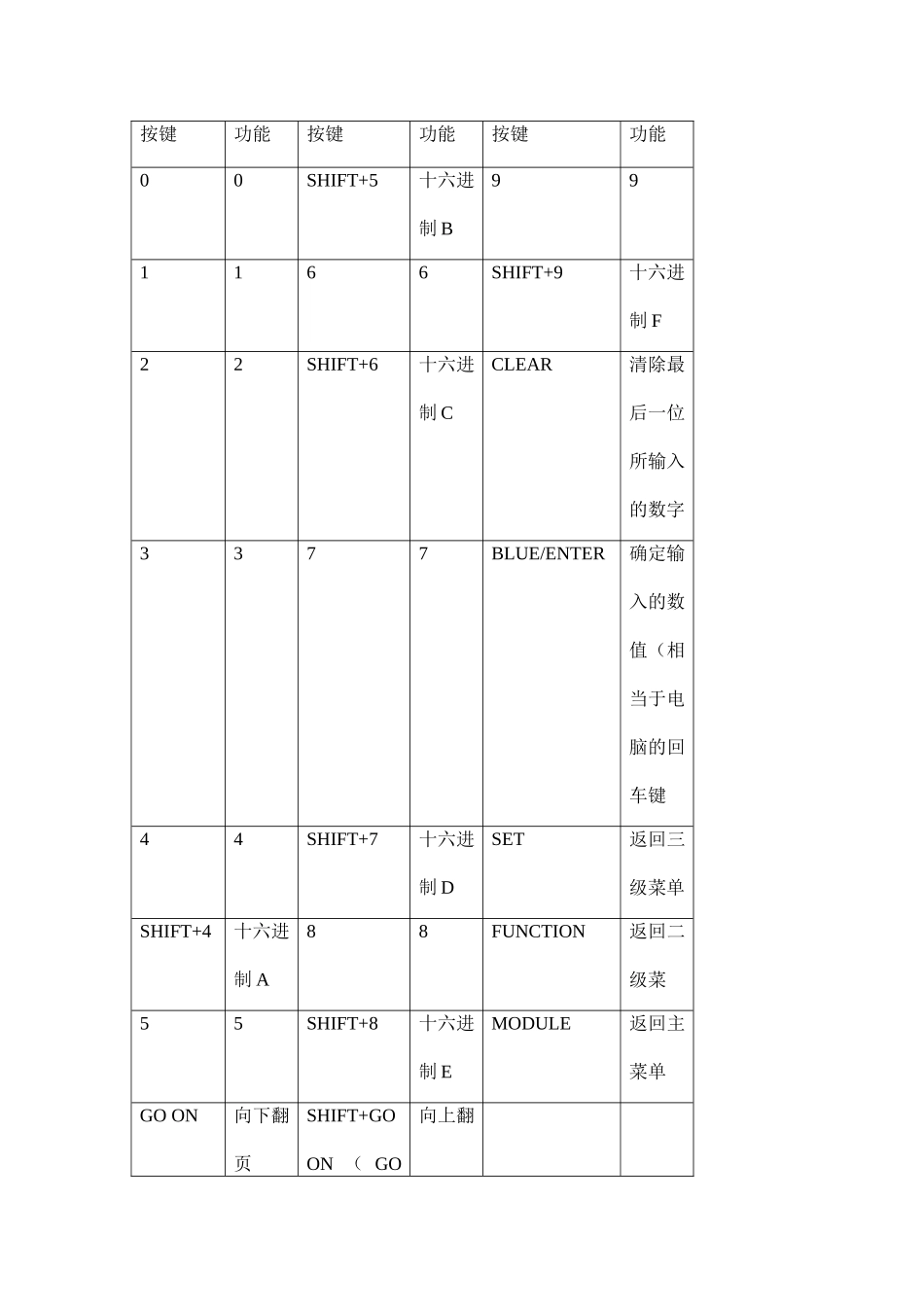

某某电梯公司TT维修人员工作手册_第3页
3/68
XXX 电梯公司 TT 维修人员使用手册TT 是奥的斯电梯的专用服务器,主要用于调试人员的现场调试操作,但假如维修人员能熟悉它,充分利用它,将能缩短故障排查时间,在相对短的时间内解决问题。下面将以西奥 21VF 型号的电梯说明 TT 在此类电梯中的使用方法。 第一篇 XO21VF 概述XO21VF 用了 MECS,即模块化控制系统。它由四个子系统组成,这些子系统包括操作控制子系统(OCSS)、运行指令子系统(LMCSS)、门控制子系统(DISS)、驱动控制子系统(DBSS)。每个子系统(也叫服务系统)已经电脑化并能按设计好的要求完成专门的功能。此外,每个服务系统靠串行传输线传送参数,交换信息。 第二篇 OCSS 操作子系统(即 RCBII 板子)一、概述。OCSS 是一个管理操作功能的服务系统,负责此系统的 PC 板是 RCBII。OCSS 的功能是:负责指令、呼唤、层楼显示、地震、消防运行目的层、开关门方向等的接受处理。几乎所有的输入、输出信号(如:指令、呼唤、层楼显示、停电自挽救、地震、消防、方向灯、蜂鸣器、厅外铃、停止开关等)都靠一个远站(RS5)与 OCSS 串行传输,此系统能靠一小组电线完成。在 OCSS 和 远 站 ( RS ) 之 间 , 考 4 根 电 线 通 讯 , 其 中 两 根 电 源 线(DC30V,HL2),两根信号线(L1,L2)。OCSS 有三组不同的串行信号线,分别是 C/C(连接轿厢)、C/H(连接厅外)、G/H(连接群控)。二、TT 简介A、TT 的前面板由一个显示屏和 16 个键组成,显示屏有两行。B、激活键的蓝键功能:按 SHIFT 键(左下角没有标识的键),然后按相应的键。比如,假如按下 GO ON/GO BACK 键,将会出现 GO ON(往下翻页)功能,但是按住 SHIFT 键,然后按 GO ON/GO BACK 键,将会出现 GO BACK(往上翻页)功能。C、当按下 SHIFT 键后,显示屏的第一个字符那里将会有指针闪耀。图一:TT 按键排列示意图 各按键的功能见下表: 三、如何连接 TT TT 是连接在 RCB 上的 P1 端口,这样的连接可以进入 OCSS 和有限的进入MCSS,DBSS,DCSS。但是当 TT 连接到 MCSS 时则不能进入到 OCSS。1.将 TT 插入板子。2.TT 将会执行自检,假如正确地执行了自检,TT 将显示:SELF TEST-OK-MECS-MODE按键功能按键功能按键功能00SHIFT+5十六进制 B991166SHIFT+9十六进制 F22SHIFT+6十六进制 CCLEAR清除最后一位所输入的数字3377BLUE/ENTER确定输入的数值(相当于电脑的...
