某框架结构办公楼建筑结构施工图识读与基本构件计算土木设计说明

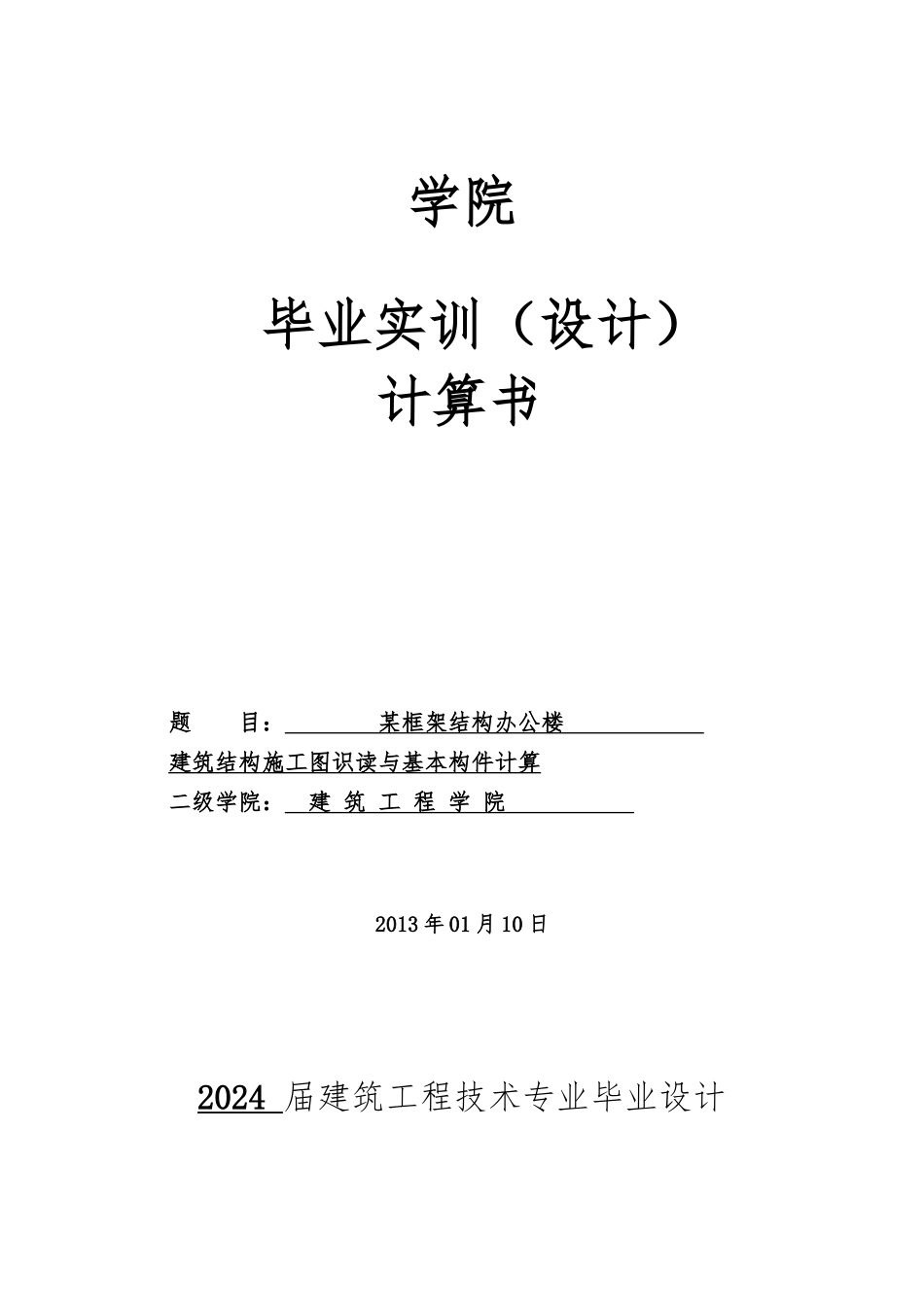

学院毕业实训（设计）计算书题 目： 某框架结构办公楼 建筑结构施工图识读与基本构件计算二级学院： 建 筑 工 程 学 院 2013 年 01 月 10 日2024 届建筑工程技术专业毕业设计某框架结构办公楼设计和计算任务书学院建筑工程学院二〇一二年十月某框架结构办公楼设计和计算任务书一．目的要求要求掌握读图识图的基本原理、方法与步骤。主要目的是使学生全面巩固、掌握读图和识图的能力，不仅能读懂看懂，而且更能用已掌握的知识去解释、分析实际工程图纸，发挥出学生的主动积极性，培育学生的创新思维能力。通过一个实例工程的结构设计训练，要求学生初步掌握结构设计训练的一般原则、步骤和方法，能综合运用已学过的知识，培育综合分析问题、解决问题的能力，以与相应的设计训练技巧，同时还将培育设计训练工作中实事、严谨、准确的科学态度和工作作风。初步掌握多层建筑的结构选型、结构布置、结构设计与结构施工绘图的全过程，从而使学生学会具有一定的建筑结构的设计能力。二．设计和计算的容1.概况本工程为某中等专业学校迁建工程之一的行政楼，建筑层数为四层，框架结构，整体现浇。总占地面积 738.3m，总建筑面积 2941.2 m2。。建筑高度：17.55m，局部楼梯间高 20.55m。建筑耐久年限为 50 年。工程耐火等级为二级。工程屋面防水等级：为Ⅱ级,砼雨蓬为Ⅲ级。工程设计标高室 ±0.000 相当于黄海高程 79.45m,室外高差0.45m。建筑结构的安全等级为二级，地基基础设计等级为丙级。设计使用年限为 50 年，耐火等级为三级。依据的岩土工程勘察报告，场地较为平整，自上而下，土层岩性依次为耕植土、粉质粘土、卵石、基岩。建筑场地等级为二级，基础持力层下无软弱夹层存在，场地稳定性较好。岩土工程勘察报告建议以卵石层位基础持力层。场地地下水类型简单，为第四系空隙性潜水。受大气降水与侧向渗流补给。地下水水位埋深在 3.0～3.70 米之间。本场地地下水对建筑材料无腐蚀性。三．结构说明工程设计墙、梁、板砼等级为 C25，柱砼等级为 C30，基础砼等级为 C15，钢筋选用一级钢 HPB300，二级钢筋 HRB335。受力钢筋混凝土保护层厚度为：板 15mm，梁25mm，基础梁 40mm，柱 30mm，屋面板：外侧 20mm，侧 15mm。箍筋必须为封闭式，非焊接箍筋的末端应做成 135°弯钩，弯钩端头平直段长度不应小于 5d。砌体工程：本工程±0.000 以下墙体采纳水泥实心砖，砖强度等级不小于 Mu15.0，水泥砂浆强度等级 M10。本工...
