某楼施工组织设计

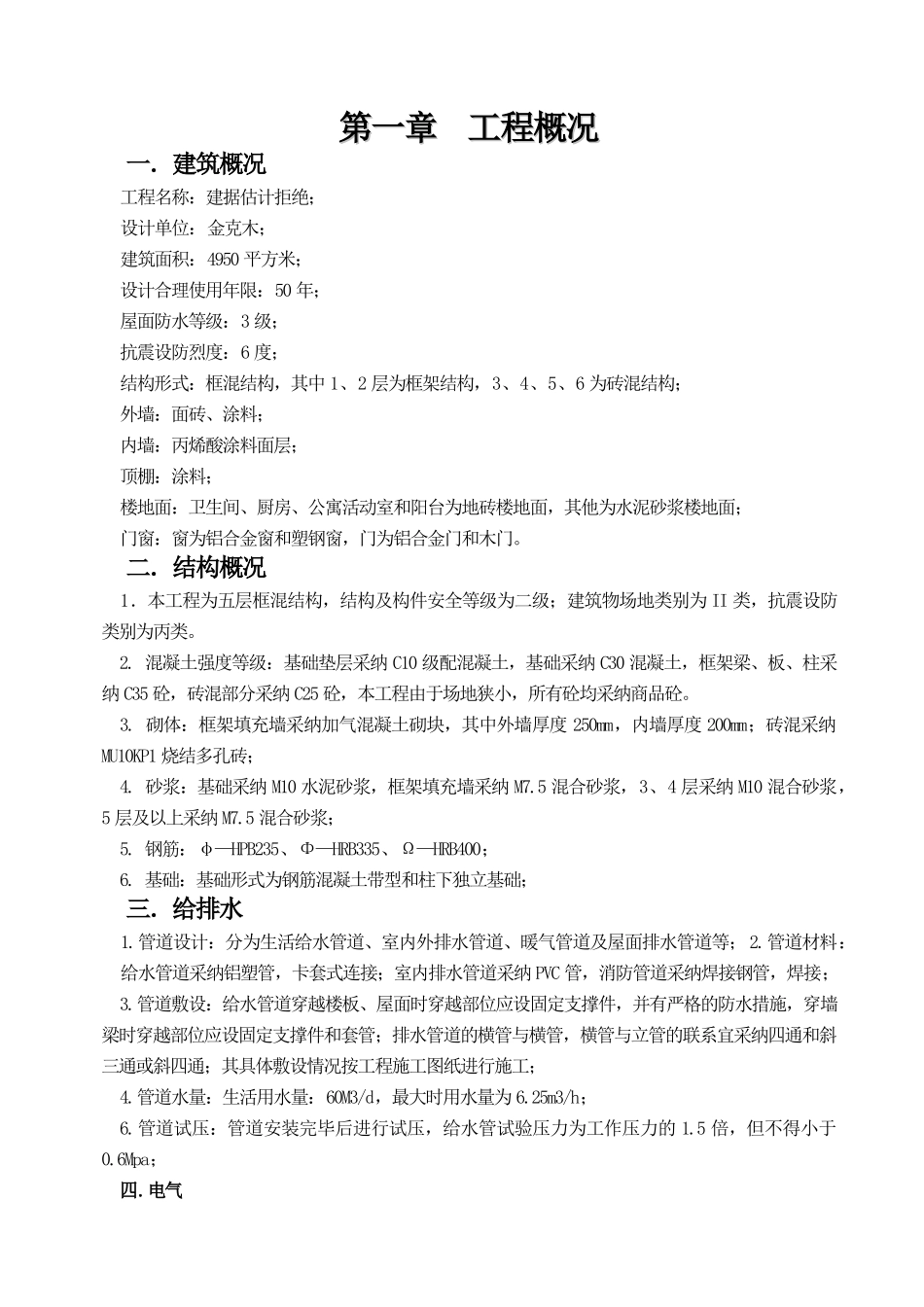

第一章 工程概况第一章 工程概况一．建筑概况工程名称：建据估计拒绝；设计单位：金克木；建筑面积：4950 平方米；设计合理使用年限：50 年；屋面防水等级：3 级；抗震设防烈度：6 度；结构形式：框混结构，其中 1、2 层为框架结构，3、4、5、6 为砖混结构；外墙：面砖、涂料；内墙：丙烯酸涂料面层；顶棚：涂料；楼地面：卫生间、厨房、公寓活动室和阳台为地砖楼地面，其他为水泥砂浆楼地面；门窗：窗为铝合金窗和塑钢窗，门为铝合金门和木门。二．结构概况1．本工程为五层框混结构，结构及构件安全等级为二级；建筑物场地类别为 II 类，抗震设防类别为丙类。2. 混凝土强度等级：基础垫层采纳 C10 级配混凝土，基础采纳 C30 混凝土，框架梁、板、柱采纳 C35 砼，砖混部分采纳 C25 砼，本工程由于场地狭小，所有砼均采纳商品砼。3. 砌体：框架填充墙采纳加气混凝土砌块，其中外墙厚度 250mm，内墙厚度 200mm；砖混采纳MU10KP1 烧结多孔砖；4. 砂浆：基础采纳 M10 水泥砂浆，框架填充墙采纳 M7.5 混合砂浆，3、4 层采纳 M10 混合砂浆，5 层及以上采纳 M7.5 混合砂浆；5. 钢筋：φ—HPB235、Φ—HRB335、Ω—HRB400；6. 基础：基础形式为钢筋混凝土带型和柱下独立基础；三．给排水1.管道设计：分为生活给水管道、室内外排水管道、暖气管道及屋面排水管道等；2.管道材料：给水管道采纳铝塑管，卡套式连接；室内排水管道采纳 PVC 管，消防管道采纳焊接钢管，焊接；3.管道敷设：给水管道穿越楼板、屋面时穿越部位应设固定支撑件，并有严格的防水措施，穿墙梁时穿越部位应设固定支撑件和套管；排水管道的横管与横管，横管与立管的联系宜采纳四通和斜三通或斜四通；其具体敷设情况按工程施工图纸进行施工；4.管道水量：生活用水量：60M3/d，最大时用水量为 6.25m3/h；6.管道试压：管道安装完毕后进行试压，给水管试验压力为工作压力的 1.5 倍，但不得小于0.6Mpa；四.电气1.电力设计：包括照明系统、通信系统、防雷与接地系统等，本工程采纳二路电源进线，楼内采纳 380/220V 供电，接地形式采纳 TN-C-S 方式。2.线路敷设：照明和插座分别采纳铜芯塑料线，穿 PVC 管暗敷，插座线路和照明线路分别穿管，配线按图纸设计施工，本工程所有线管应沿墙、梁、板缝及现浇板带敷设。3.弱电设计：包括应急照明、综合布线系统、电缆、电话、网络等系统。4.防雷与接地设计：（1）本建筑按三类防雷标准设防，用 φ10 ...
