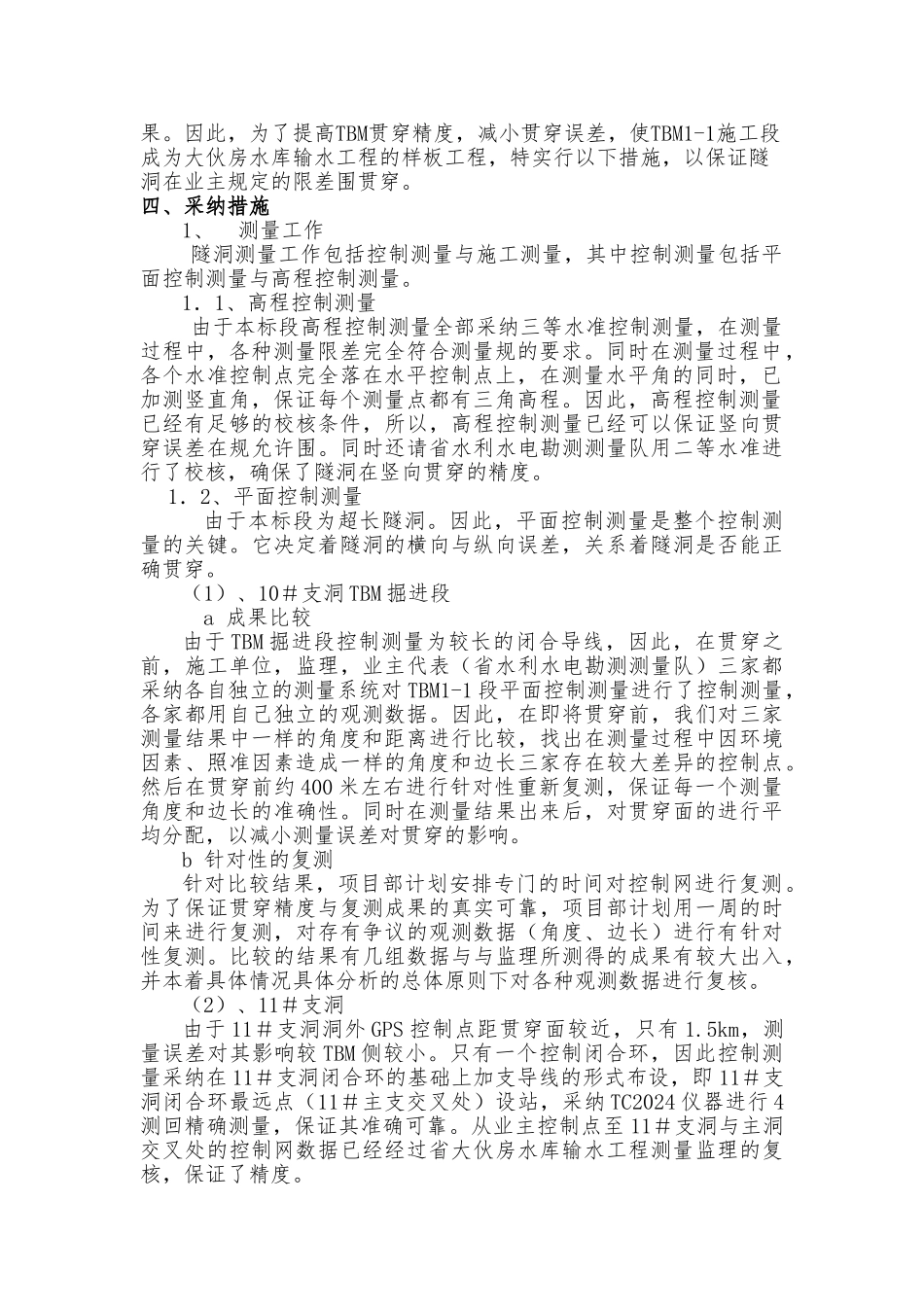

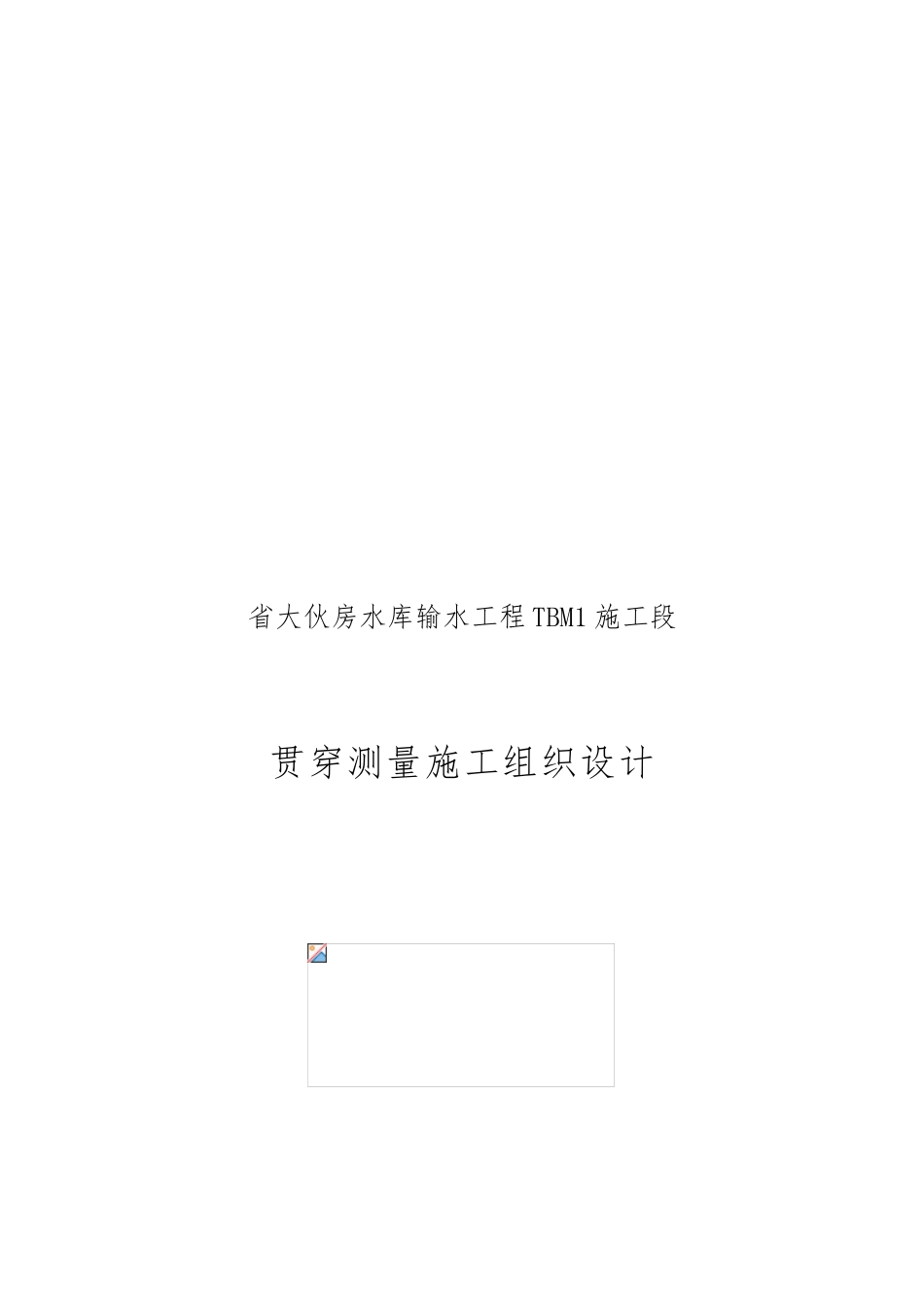

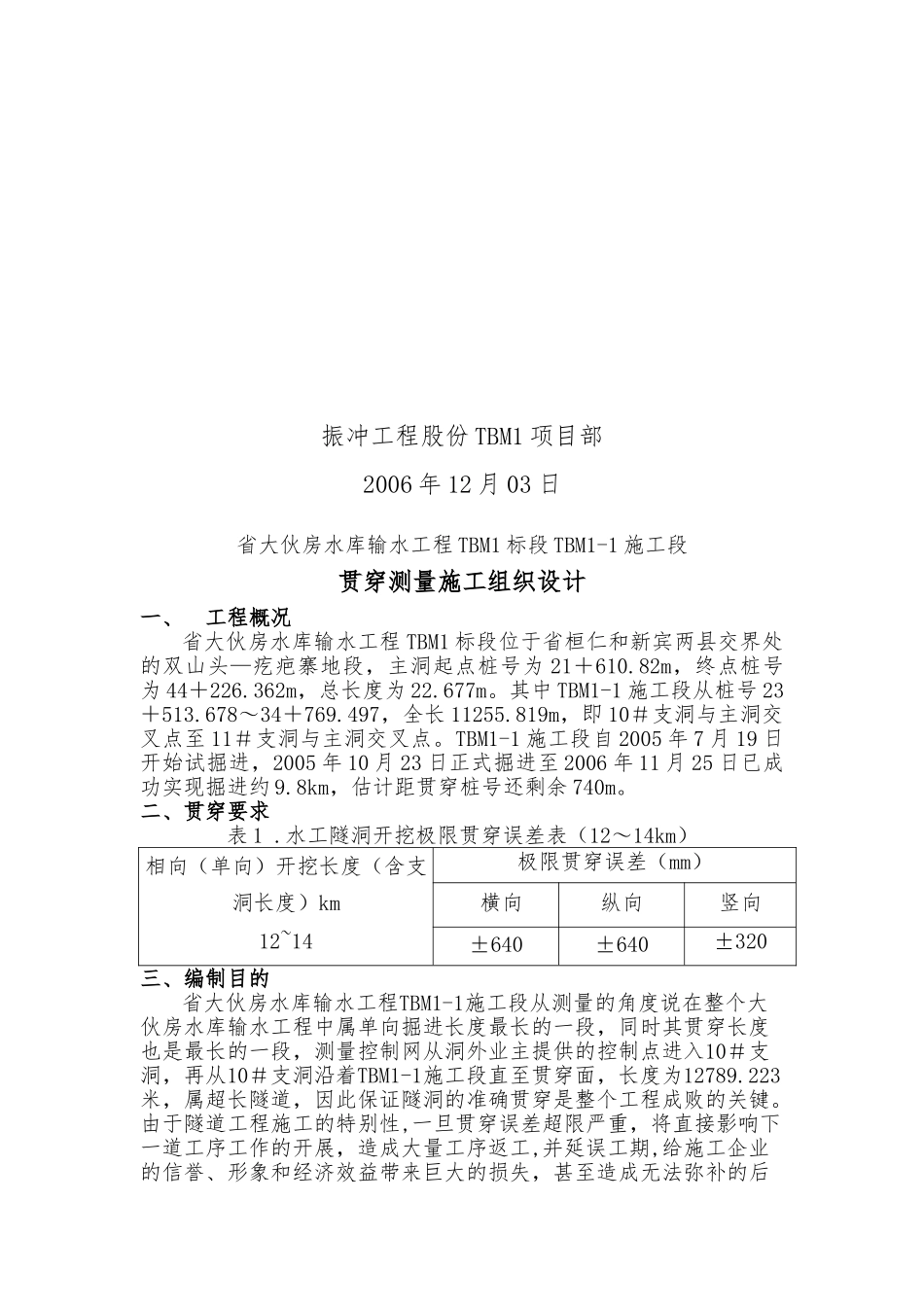

省大伙房水库输水工程 TBM1 施工段贯穿测量施工组织设计振冲工程股份 TBM1 项目部2006 年 12 月 03 日省大伙房水库输水工程 TBM1 标段 TBM1-1 施工段贯穿测量施工组织设计一、工程概况省大伙房水库输水工程 TBM1 标段位于省桓仁和新宾两县交界处的双山头—疙疤寨地段，主洞起点桩号为 21＋610.82m，终点桩号为 44＋226.362m，总长度为 22.677m。其中 TBM1-1 施工段从桩号 23＋513.678～34＋769.497，全长 11255.819m，即 10＃支洞与主洞交叉点至 11＃支洞与主洞交叉点。TBM1-1 施工段自 2005 年 7 月 19 日开始试掘进，2005 年 10 月 23 日正式掘进至 2006 年 11 月 25 日已成功实现掘进约 9.8km，估计距贯穿桩号还剩余 740m。二、贯穿要求表 1 .水工隧洞开挖极限贯穿误差表（12～14km）相向（单向）开挖长度（含支洞长度）km极限贯穿误差（mm） 横向纵向竖向12~14±640±640±320三、编制目的省大伙房水库输水工程TBM1-1施工段从测量的角度说在整个大伙房水库输水工程中属单向掘进长度最长的一段，同时其贯穿长度也是最长的一段，测量控制网从洞外业主提供的控制点进入10＃支洞，再从10＃支洞沿着TBM1-1施工段直至贯穿面，长度为12789.223米，属超长隧道，因此保证隧洞的准确贯穿是整个工程成败的关键。由于隧道工程施工的特别性,一旦贯穿误差超限严重，将直接影响下一道工序工作的开展，造成大量工序返工,并延误工期,给施工企业的信誉、形象和经济效益带来巨大的损失，甚至造成无法弥补的后果。因此，为了提高TBM贯穿精度，减小贯穿误差，使TBM1-1施工段成为大伙房水库输水工程的样板工程，特实行以下措施，以保证隧洞在业主规定的限差围贯穿。四、采纳措施1、测量工作 隧洞测量工作包括控制测量与施工测量，其中控制测量包括平面控制测量与高程控制测量。1．1、高程控制测量 由于本标段高程控制测量全部采纳三等水准控制测量，在测量过程中，各种测量限差完全符合测量规的要求。同时在测量过程中，各个水准控制点完全落在水平控制点上，在测量水平角的同时，已加测竖直角，保证每个测量点都有三角高程。因此，高程控制测量已经有足够的校核条件，所以，高程控制测量已经可以保证竖向贯穿误差在规允许围。同时还请省水利水电勘测测量队用二等水准进行了校核，确保了隧洞在竖向贯穿的精度。1．2、平面控制测量 由于本标段为超长隧洞。因此，平面控制测量是整个控制测量的关键。它决定着隧洞的...
