某热力公司烟囱工程施工设计方案范本

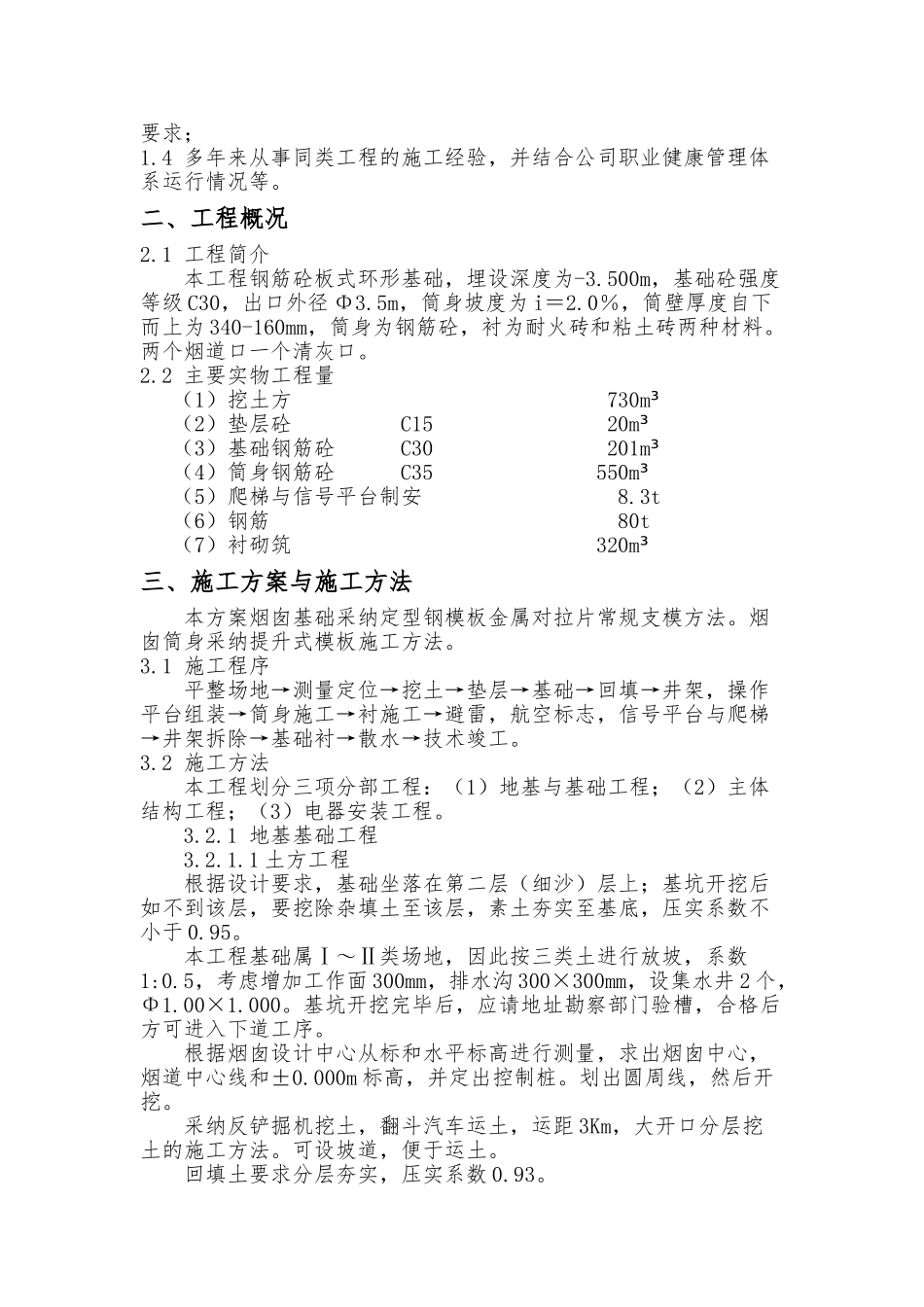

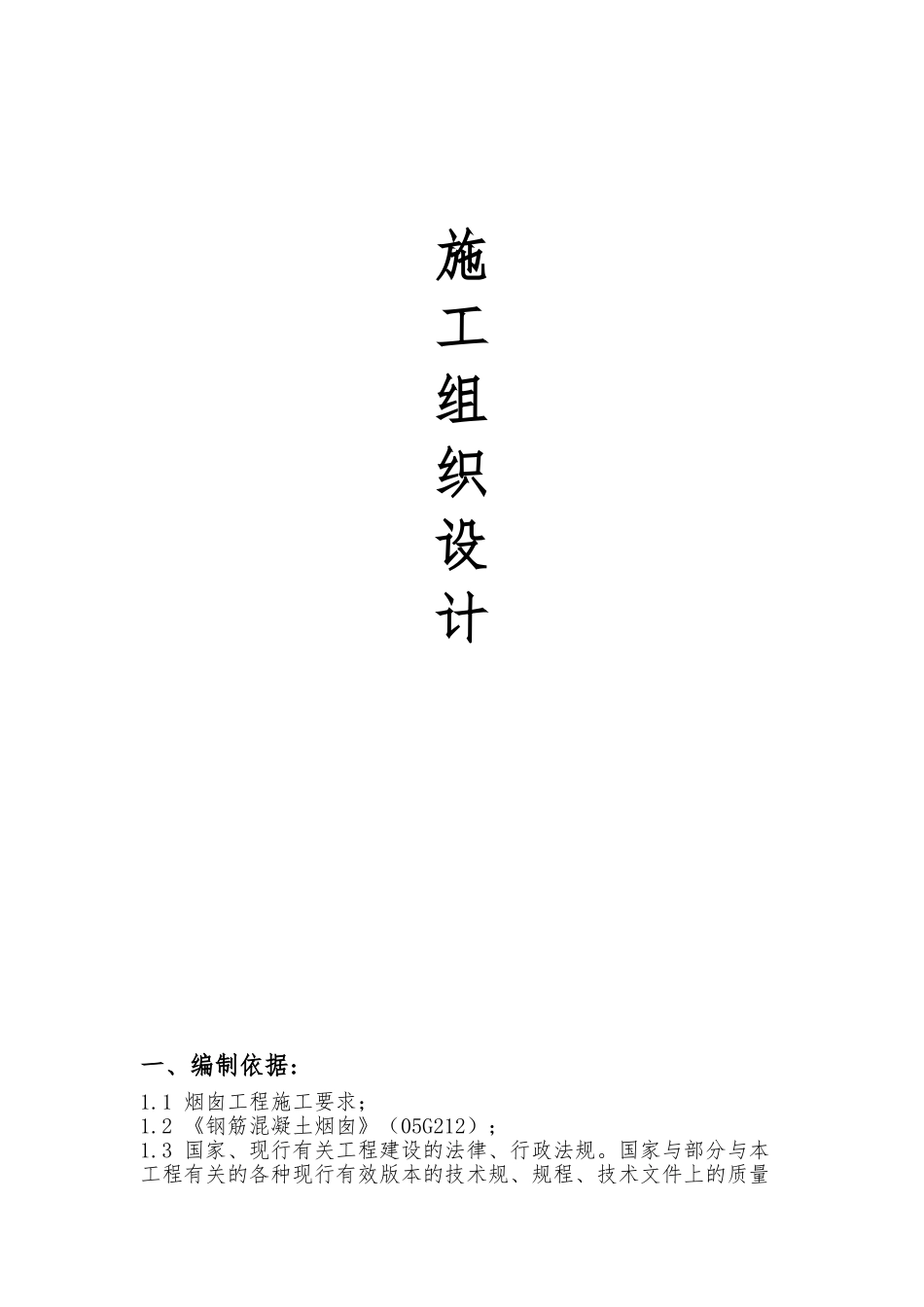

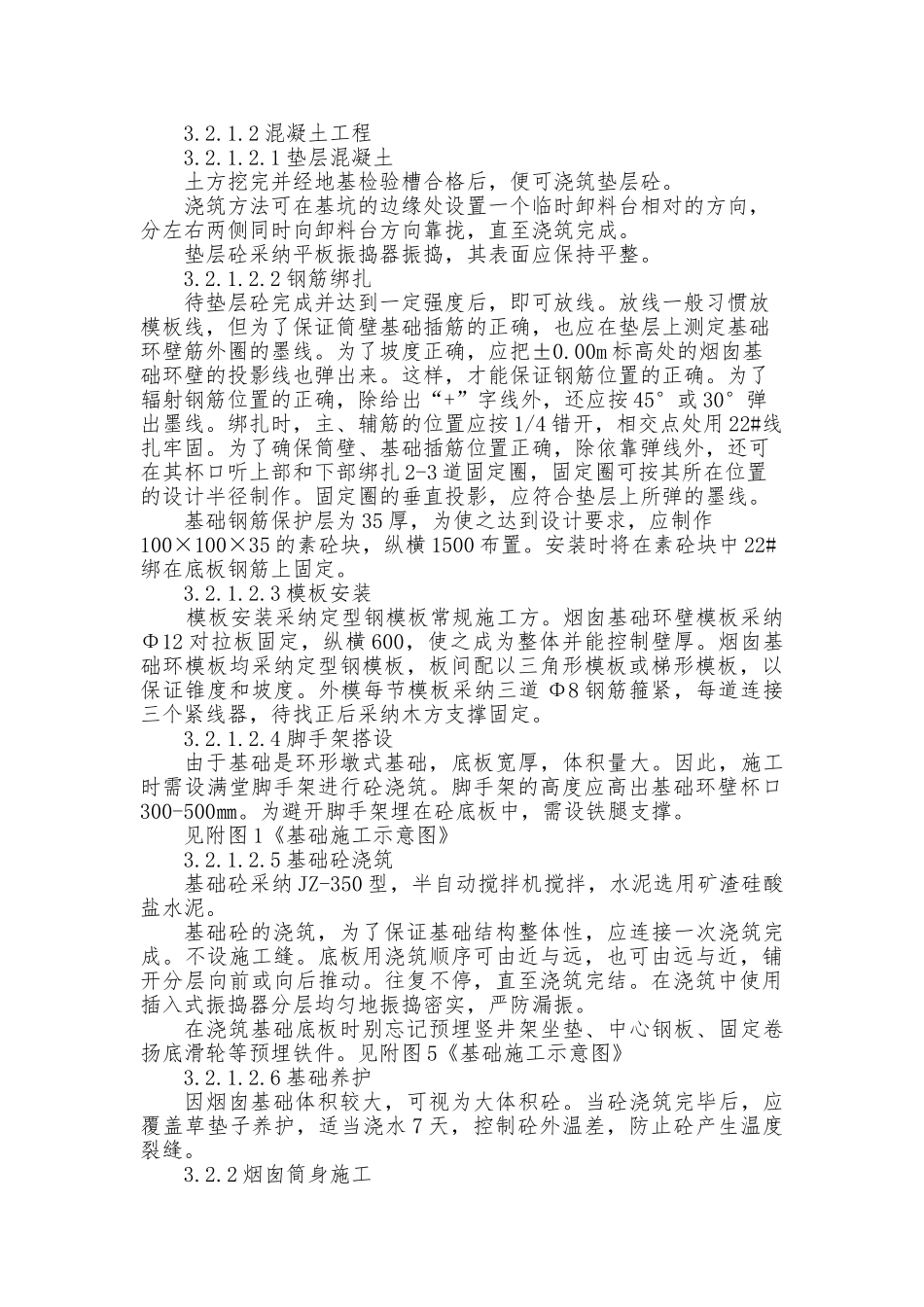

施工组织设计一、编制依据:1.1 烟囱工程施工要求；1.2 《钢筋混凝土烟囱》（05G212）；1.3 国家、现行有关工程建设的法律、行政法规。国家与部分与本工程有关的各种现行有效版本的技术规、规程、技术文件上的质量要求；1.4 多年来从事同类工程的施工经验，并结合公司职业健康管理体系运行情况等。二、工程概况2.1 工程简介本工程钢筋砼板式环形基础，埋设深度为-3.500m，基础砼强度等级 C30，出口外径 Φ3.5m，筒身坡度为 i＝2.0％，筒壁厚度自下而上为 340-160mm，筒身为钢筋砼，衬为耐火砖和粘土砖两种材料。两个烟道口一个清灰口。2.2 主要实物工程量 （1）挖土方 730m³ （2）垫层砼 C15 20m³ （3）基础钢筋砼 C30 201m³ （4）筒身钢筋砼 C35 550m³（5）爬梯与信号平台制安 8.3t（6）钢筋 80t（7）衬砌筑 320m³三、施工方案与施工方法本方案烟囱基础采纳定型钢模板金属对拉片常规支模方法。烟囱筒身采纳提升式模板施工方法。3.1 施工程序平整场地→测量定位→挖土→垫层→基础→回填→井架，操作平台组装→筒身施工→衬施工→避雷，航空标志，信号平台与爬梯→井架拆除→基础衬→散水→技术竣工。3.2 施工方法本工程划分三项分部工程：（1）地基与基础工程；（2）主体结构工程；（3）电器安装工程。 3.2.1 地基基础工程 3.2.1.1 土方工程根据设计要求，基础坐落在第二层（细沙）层上；基坑开挖后如不到该层，要挖除杂填土至该层，素土夯实至基底，压实系数不小于 0.95。本工程基础属Ⅰ～Ⅱ类场地，因此按三类土进行放坡，系数1:0.5，考虑增加工作面 300mm，排水沟 300×300mm，设集水井 2 个，Φ1.00×1.000。基坑开挖完毕后，应请地址勘察部门验槽，合格后方可进入下道工序。根据烟囱设计中心从标和水平标高进行测量，求出烟囱中心，烟道中心线和±0.000m 标高，并定出控制桩。划出圆周线，然后开挖。采纳反铲掘机挖土，翻斗汽车运土，运距 3Km，大开口分层挖土的施工方法。可设坡道，便于运土。回填土要求分层夯实，压实系数 0.93。 3.2.1.2 混凝土工程 3.2.1.2.1 垫层混凝土土方挖完并经地基检验槽合格后，便可浇筑垫层砼。浇筑方法可在基坑的边缘处设置一个临时卸料台相对的方向，分左右两侧同时向卸料台方向靠拢，直至浇筑完成。垫层砼采纳平板振捣器振捣，其表面应保持平整。 3.2.1.2.2 钢筋绑扎待垫层砼完成并达到一定强度后，即可放线。放线一般习惯放模板线，但为了保证筒壁基础插筋...
